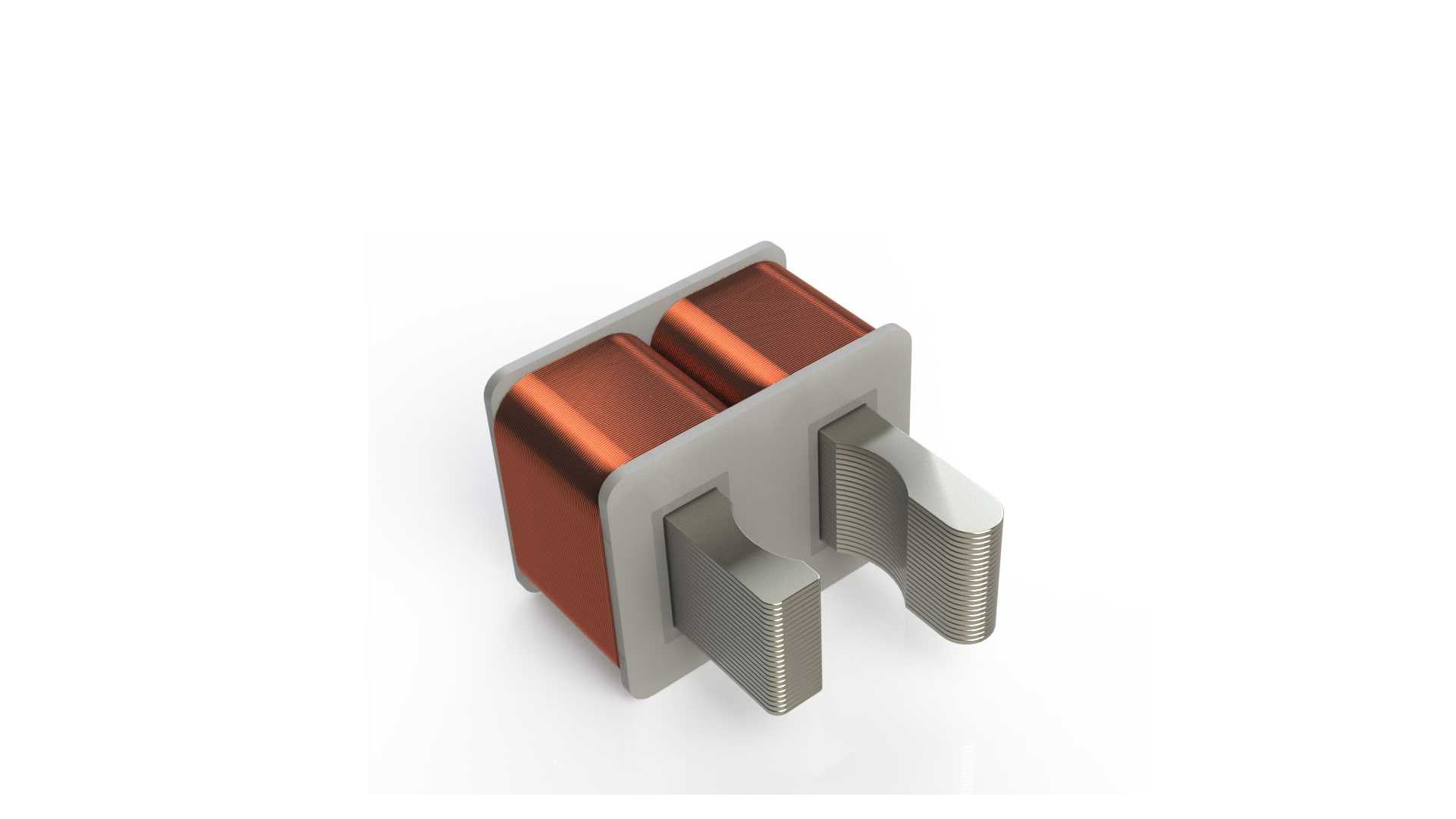

小型插针式4W微型电源变压器结构设计

这款4W微型变压器主要面向小功率低压供电场景设计，常见应用在小型消费电子控制板、低压信号调理模块、小型家电辅助供电回路、工控传感单元供电端这类对供电功率要求不高、安装空间紧凑的场景中，核心作用是将前端输入的交流高压转换为适配后级电路的低压交流信号，同时通过绕组间的物理隔离实现输入输出端的电气绝缘，避免高压侧的异常波动串入低压弱电回路，保障后级精密电子元件的运行安全。

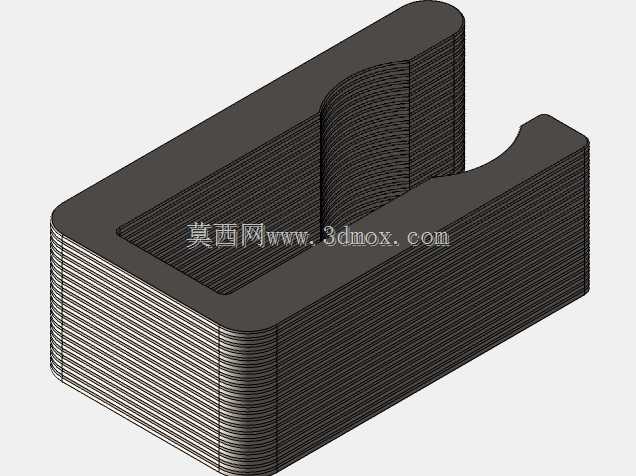

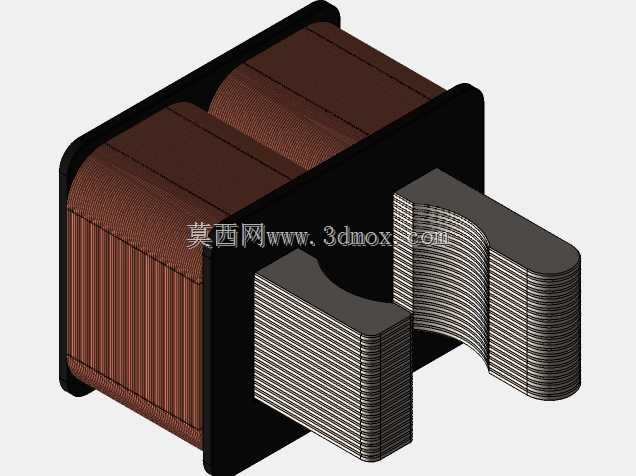

从功能特性来看，该变压器采用双绕组并排绕制结构，两组漆包线绕组分别承担输入与输出的电压变换功能，绕组外层采用绝缘浸漆工艺处理，既可以固定绕线位置避免长期使用后出现线匝松散移位，也能强化绕组间、绕组与磁芯间的绝缘性能，降低匝间短路、绝缘击穿的故障概率。配套的E型叠片磁芯采用高导磁硅钢片叠压而成，叠片结构可以有效降低交变磁场下的涡流损耗，减少变压器工作过程中的发热问题，提升小功率工况下的电能转换效率，磁芯插脚采用平直插装设计，插脚表面做了镀锡处理，能够直接插入PCB板对应的安装孔位完成波峰焊接，不需要额外设置固定支架，大幅简化了电路板的装配流程。

设计过程中优先考虑了紧凑安装的需求，整体外形控制在极小的尺寸范围内，磁芯两侧的插脚间距严格匹配通用PCB板的孔位标准，安装时不需要对电路板做额外的开孔调整，插脚伸出长度经过精准核算，既保证焊接后焊锡能够充分包裹插脚形成可靠的电气连接与机械固定，也不会因为插脚过长导致焊接后背面突出过多，占用板卡背面的元件安装空间。绕组的绕制匝数经过严格匹配4W功率下的电压变比计算，在保证额定输出功率满足要求的前提下，尽可能压缩了绕组的整体体积，磁芯与绕组的配合间隙控制在极小范围内，既避免了工作过程中磁芯与绕组产生共振引发的工频噪音，也让整体结构更加紧凑牢固。

在实际使用场景中，这类微型变压器不需要额外的散热结构，4W额定功率下的自身发热完全可以通过自然对流完成散热，能够长期稳定在密闭的小型设备壳体内工作，插装式的结构也适合自动化生产线的批量插件装配，能够有效提升下游电子产品的生产装配效率，降低人工装配的成本。
