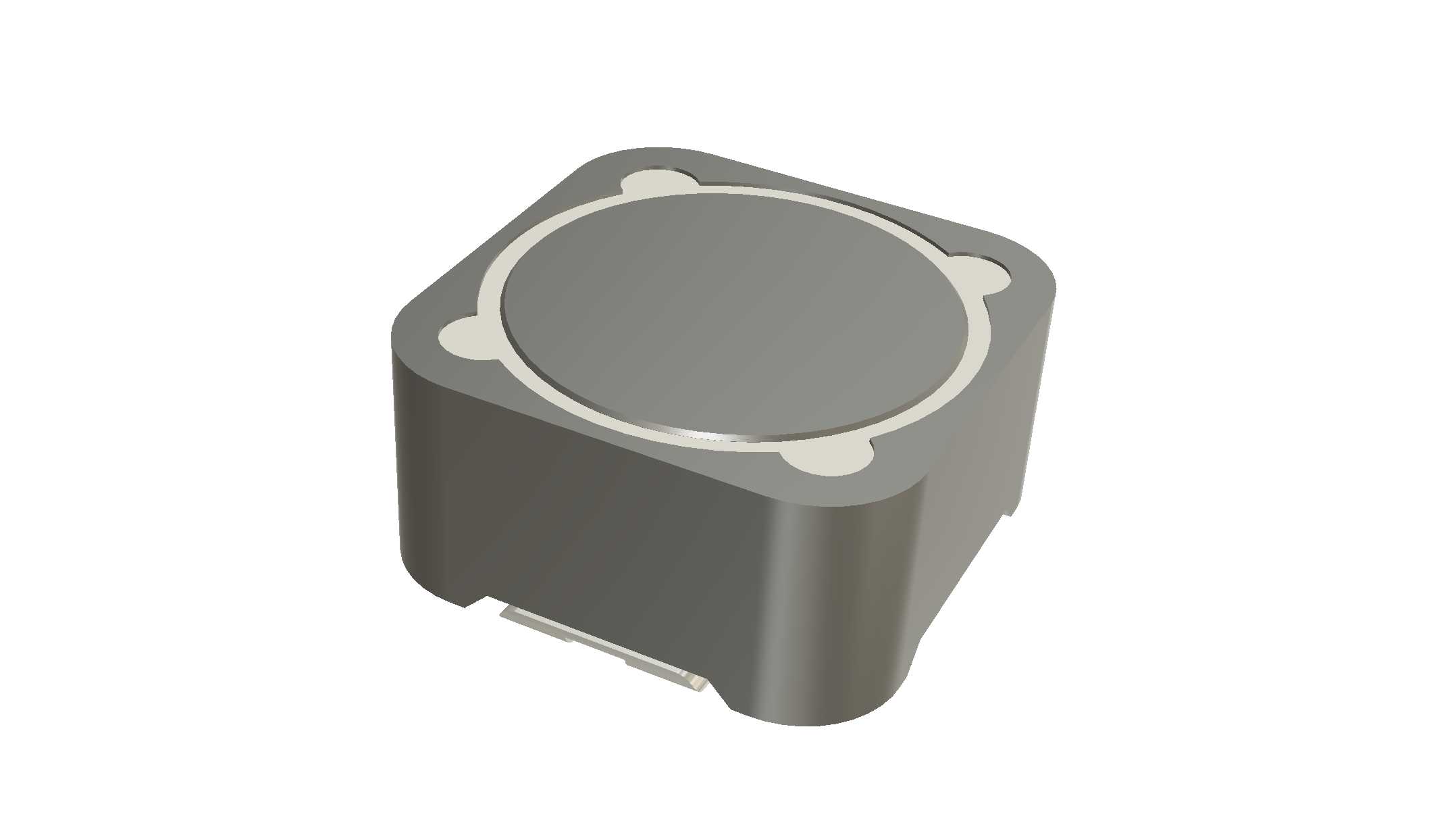

贴片功率电感器三维结构设计

这款贴片电感器是面向高密度表面贴装电子电路场景设计的被动元件，广泛应用于消费类电子主板、工业控制板卡、车载电子模块、电源管理电路当中，承担储能、滤波、扼流、阻抗匹配的核心作用，能够在电路中抑制瞬态电流尖峰、平滑输出电流波形、滤除高频杂波干扰，保障电路运行的稳定性与可靠性。在实际应用场景中，这类电感常布置在DC-DC转换回路、开关电源输出端、信号传输通路中，适配回流焊的自动化生产工艺，无需额外穿孔加工，能够大幅提升电路板的组装效率，压缩整机产品的生产周期。

从产品功能特性来看，这款屏蔽式贴片电感采用闭合磁路结构设计，外部的金属屏蔽壳体能够有效约束内部磁场外泄，降低电感工作时对周边敏感器件的电磁干扰，同时提升电感的饱和电流承载能力，在大电流工况下依旧能够保持稳定的电感量参数，避免因磁饱和导致的电路失效。产品底部设置的贴片焊端经过平整度优化设计，焊接时能够与PCB焊盘形成均匀可靠的焊点，降低虚焊、立碑等贴片工艺不良率，同时具备良好的耐机械冲击与温度循环性能，能够适配-40℃到125℃的宽温工作环境，满足工业级、车规级场景的严苛使用要求。

在设计思路层面，这款电感采用圆角方型的主体轮廓，在有限的封装尺寸内最大化利用内部空间绕制线圈，提升磁芯的有效导磁体积，在相同封装规格下实现更高的电感量与额定电流参数。顶部的定位凸点结构设计，既能够在生产绕制过程中实现磁芯与屏蔽罩的精准对位，也可以在自动化贴装过程中为视觉识别系统提供定位参照，提升贴装精度。外壳的圆弧过渡设计避免了尖锐棱角在生产转运过程中产生磕碰掉屑，减少电子组装过程中的异物风险。

从外形尺寸与安装边界来看，这款电感的主体轮廓为规整的方型结构，边角做圆弧过渡处理，整体高度控制在适配薄型化电子产品的设计范围内，安装时仅需要在PCB上预留对应尺寸的方形焊盘区域，不需要额外预留侧向的操作空间，能够紧密贴靠周边低矮元件布置，最大化提升电路板的空间利用率。焊端的伸出长度与宽度经过优化，既满足焊接强度要求，也不会占用过多的板面布线空间，适配高密度布线的电路板设计需求，能够帮助工程师在紧凑的产品空间内完成电源回路的合理布局，支撑消费电子、工业设备向小型化、高集成度的方向迭代升级。
