64乘16像素可变信息点阵显示屏结构

　　这类64×16像素的点阵可变信息显示屏，在工业现场的应用场景覆盖极广，从生产流水线的工位状态提示、仓储区域的货位指引，到小型门店的临时信息公示、设备端的运行参数滚动播报，都能看到同结构产品的身影。不同于大尺寸户外广告屏的高亮度高功耗设计，这类小尺寸点阵屏的核心用途是近距离信息传递，视距通常控制在1到8米区间，不需要过高的像素密度，16行的像素高度刚好能容纳2行标准16点阵汉字，单行滚动时可支持最长32个汉字的循环展示，足够覆盖绝大多数短文本提示需求。

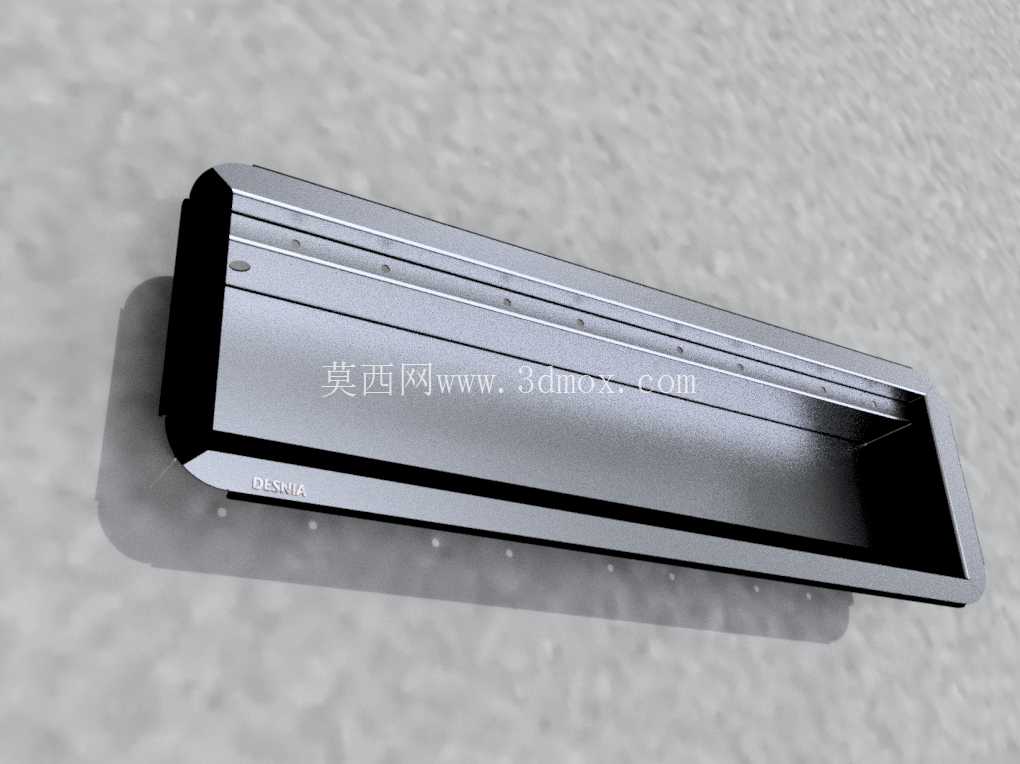

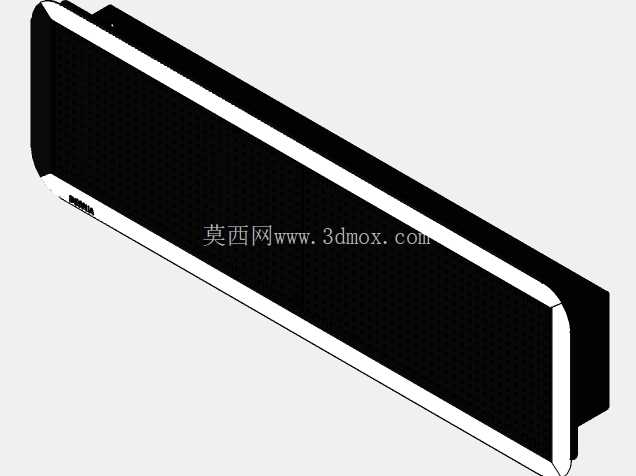

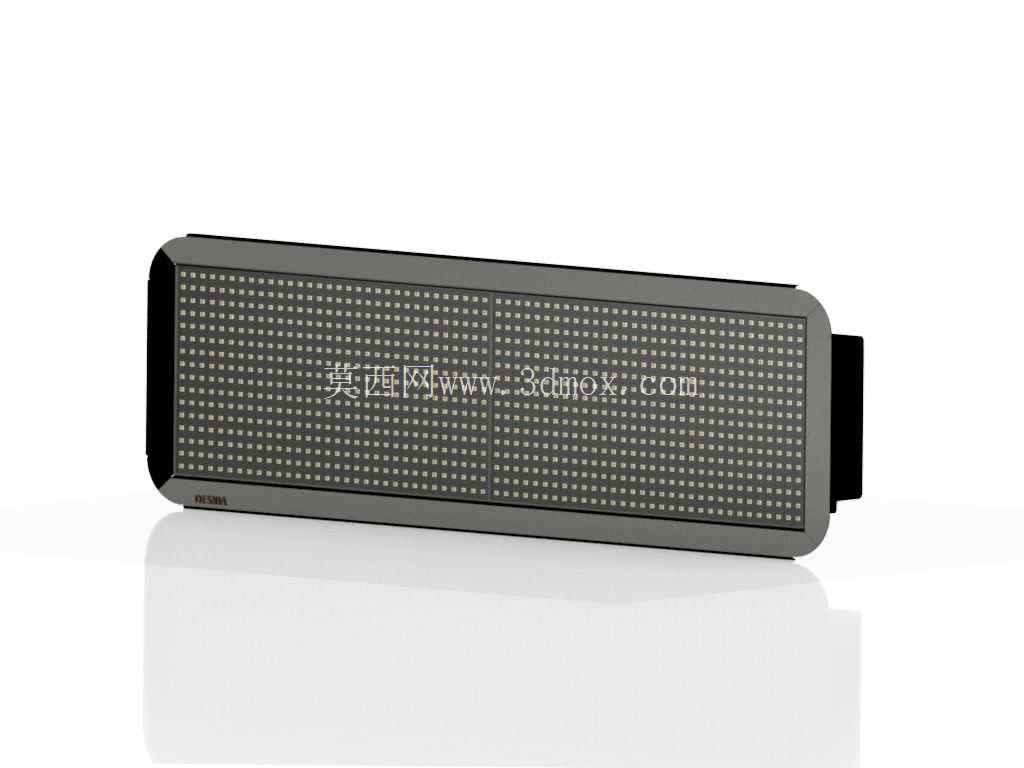

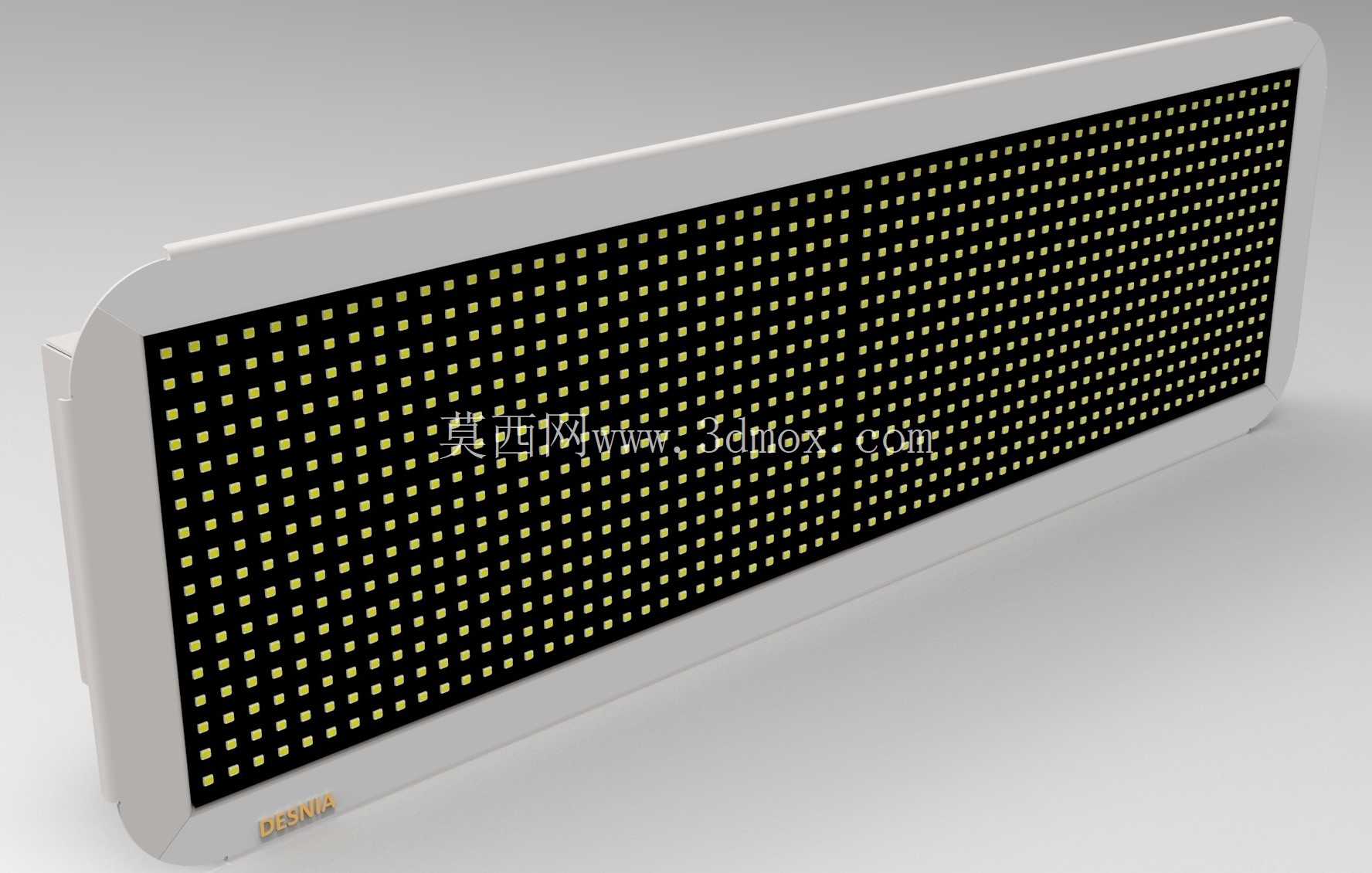

　　从功能特性来看，该款显示屏采用单黄色LED点阵排布，黄色光源在车间常见的冷白照明环境下辨识度优于红色，同时比绿色光源的视觉刺激度更低，长时间观察不易产生视觉疲劳。屏体正面做了微弧面的边框过渡，没有尖锐的直角结构，既可以避免安装过程中磕碰划伤操作人员，也能减少边角处的应力集中，提升壳体的抗冲击能力。点阵模块的PCB板直接固定在壳体内部的定位柱上，不需要额外的转接支架，装配时只需要对准定位孔拧上4颗M2的自攻螺丝即可完成固定，后续维修更换点阵板时不需要拆解整个壳体，维护效率更高。

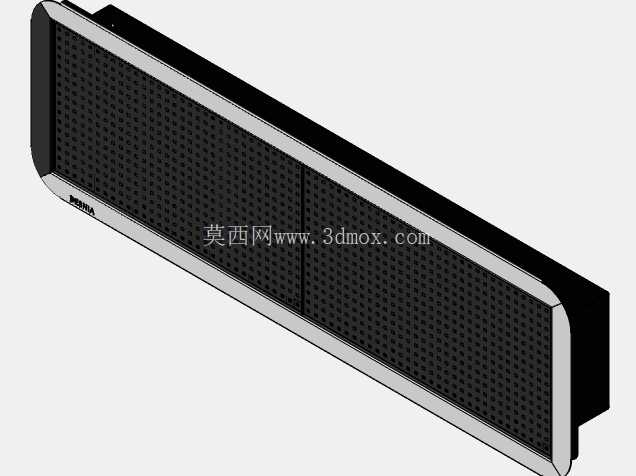

　　设计思路上，这款屏体没有采用常见的方正外壳，而是将顶部边缘做了15度的斜切处理，当屏体安装在墙面或设备立面时，斜切的上边缘可以减少顶部落灰的堆积，日常清洁时只需要用干布擦拭斜面即可，灰尘不容易卡进屏幕与边框的缝隙里。屏幕表面的面罩采用哑光磨砂PC材质，不会像透明亚克力那样在灯光下产生明显反光，即使在正上方有照明灯具的场景下，也能清晰看到点阵显示的内容，不会因为反光导致信息识别困难。壳体底部预留了2个直径6mm的走线孔，既可以走底部进线的暗装布线，也可以配合防水接头做明装的走线防护，适配不同安装场景的布线需求。

　　外形尺寸与安装边界方面，该屏体的整体长度控制在420mm左右，高度为120mm，壳体厚度38mm，属于小尺寸壁挂安装的规格。背部设计了两个挂装孔，孔距为380mm，适配市面上常见的86型明装盒以及通用壁挂支架的安装孔位，不需要额外打孔定制支架。安装时需要预留的侧边空间不小于20mm，方便手部操作拧动固定螺丝，背部与安装面的间隙保持在5mm以上即可满足自然散热需求，不需要额外加装散热风扇，依靠壳体本身的金属与塑料结合的结构就能完成被动散热，连续24小时运行时屏体表面温度不会超过42摄氏度，符合工业现场的安全接触要求。

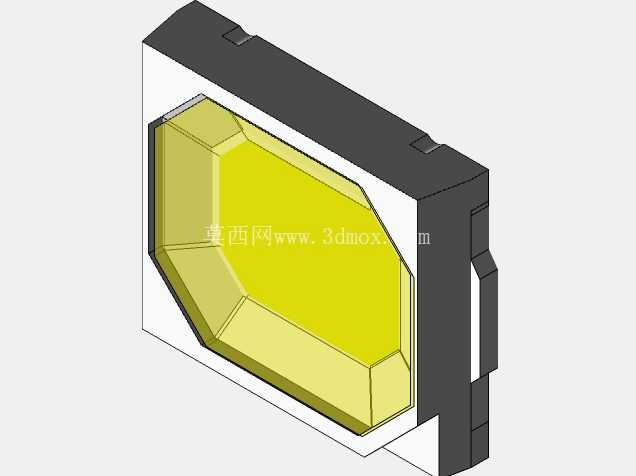

　　结构细节上，点阵模块的每个LED灯珠都对应面罩上的独立遮光格，格壁做了0.3mm的黑色哑光处理，相邻灯珠之间的光线不会互相串扰，显示文字时边缘锐利，不会出现模糊发虚的情况。壳体的侧边做了嵌入式的端盖设计，端盖与主壳体的接缝处预留了0.1mm的密封胶槽，打胶后可以达到IP54的防护等级，能够适应车间内少量粉尘、偶尔溅水的使用环境，不会因为粉尘进入壳体内部导致电路短路。屏幕的控制板安装在点阵板的背部，与点阵板采用排针对接，不需要额外的连接线，减少了内部接线的松动风险，整体装配完成后内部没有多余的飞线，抗振动性能更好，即使安装在有轻微振动的设备外壳上，也不会出现接线脱落导致的显示故障。
