玻璃管封装式电流保险丝三维设计作品

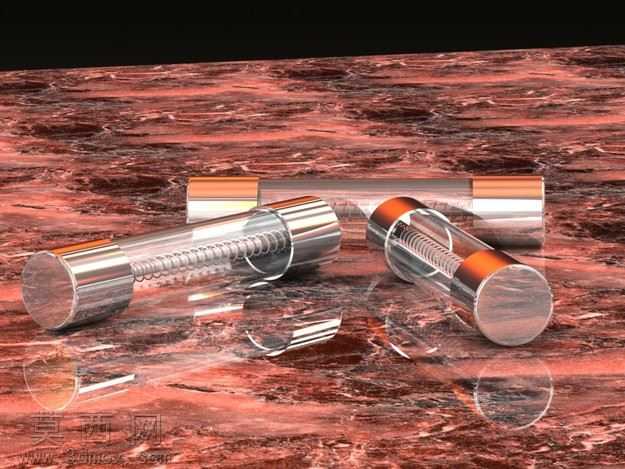

本作品为玻璃管封装式电流保险丝的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸精准构建，首先拆解保险丝的核心组成结构：两端的金属端帽、透明玻璃管壳体、内部的熔断金属丝、端帽内侧的固定连接结构，每一部分均按照实物的装配公差要求设置建模参数，确保各部件装配后无干涉、间隙符合实际生产的装配标准。金属端帽部分采用旋转凸台特征完成基础外形构建，对端帽与玻璃管配合的卡位结构做了细节处理，还原了端帽边缘的冲压收口特征，保证结构的真实感；玻璃管部分通过薄壁拉伸特征构建，严格控制管壁厚度参数，还原玻璃材质的通透结构基础；内部熔断丝部分采用螺旋扫描特征完成绕制结构建模，精准还原熔丝的螺距、线径参数，同时对熔丝与两端金属帽的焊接连接点位做了细节刻画，还原焊接点的微小凸起结构。材质与渲染阶段，针对不同部件的物理特性调试材质参数：金属端帽赋予高反射镀铬金属材质，调整金属粗糙度、反射强度参数，还原金属端帽的亮面金属质感，同时添加细微的表面划痕纹理，模拟工业生产零件的真实表面状态；玻璃管部分调整折射率、透明度、反射参数，还原高透玻璃的光线折射效果，同时添加极淡的玻璃泛青色色调，避免玻璃材质过于虚假；内部熔丝赋予低反光的合金金属材质，调整哑光金属质感，区分于两端端帽的亮面金属；场景搭建选用红棕色纹理大理石台面作为承载面，调试环境光与主光源角度，主光源采用侧上方45度布光，添加柔和的阴影效果，同时开启光线追踪计算玻璃的折射、金属的反射光影，让玻璃管在台面上投射出通透的折射光斑，金属端帽反射出台面纹理与环境光影，整体渲染效果真实细腻，完整还原了玻璃管保险丝的外观质感与结构细节，可用于电气元件展示、电路教学演示、产品装配模拟等场景。
