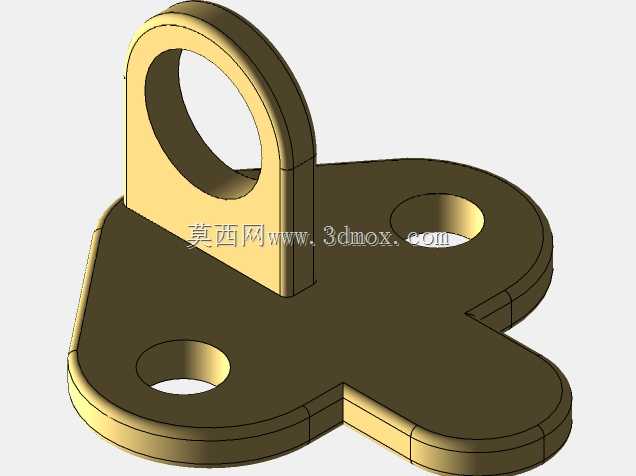

带安装底座的吊环式铰接支撑构件

该构件属于工业设备配套的承重铰接类五金配件，主要应用在中小型机械设备的舱门开合支撑、轻型工装夹具的翻转定位、小型输送线的侧挡限位铰接、户外小型机电设备的检修盖挂装等场景，能够在设备运行或检修过程中提供稳定的铰接转动支撑，同时兼顾部件吊装挂接的功能需求。从实际用途来看，该构件一方面可以作为铰接支点，让配套的活动部件绕吊环内孔完成设定角度的往复转动，避免活动部件转动过程中出现卡滞、偏磨的问题；另一方面底座上的两个安装孔可以配合螺栓完成与设备主体的刚性固定，吊环部分也可临时穿入吊绳承担小重量部件的临时起吊挂点作用，适配多场景的使用需求。在功能特性上，该构件采用一体化成型的结构设计，底座与上部吊环之间做了大圆角过渡处理，能够有效分散承重时的应力集中，避免长期受载出现根部断裂的问题；底座采用三瓣式异形轮廓设计，在保证安装覆盖面积足够的前提下，尽可能缩减了非必要的结构体积，既降低了构件自身重量，也能适配安装空间局促的设备安装位；吊环内孔做了等直径的光孔设计，能够适配标准规格的铰接销轴，转动配合间隙均匀，长期使用磨损量小。设计思路上，该构件优先考虑了安装便捷性与结构可靠性的平衡，底座的两个安装孔采用对称式布局，安装时无需刻意区分方向，降低现场装配的对位难度；整体壁厚采用均匀化设计，在满足承重载荷要求的前提下，避免壁厚差异过大导致的成型缺陷；所有外露棱边都做了小圆角钝化处理，避免装配或检修过程中划伤操作人员。外形尺寸与安装边界方面，该构件整体高度适配常规小型设备的安装间隙，底座最大轮廓尺寸控制在紧凑范围内，两个安装孔的孔距符合通用五金配件的安装孔位标准，吊环内孔直径适配常用的铰接销轴规格，安装后吊环顶端的突出高度不会与周边相邻部件产生运动干涉，转动过程中吊环的活动范围完全处于设计预留的安全空间内，无需额外调整周边部件的布局即可完成装配。
