高压工况用外啮合液压齿轮泵结构设计

　　在重型工程机械行走液压回路、工业锻压设备的压力供给单元、商用车转向助力系统这类对压力稳定性、容积效率要求严苛的应用场景里，外啮合齿轮泵一直是成本与可靠性平衡度最优的动力元件选择，本次呈现的齿轮泵结构，完全围绕高压连续作业的工况需求完成细节设计。从实际落地的功能逻辑来看，该泵核心作用是将输入端的旋转机械能，通过密闭容腔的周期性容积变化转化为液压油的压力能，为整套液压回路提供稳定的高压油源，区别于低压润滑用齿轮泵，这款结构针对20MPa以上的连续工作压力做了针对性的间隙补偿设计，齿轮啮合侧的轴向间隙采用浮动侧板结构适配，避免高压工况下内泄量陡增导致的容积效率下滑，能满足重型设备长时间满负荷作业的压力输出要求。

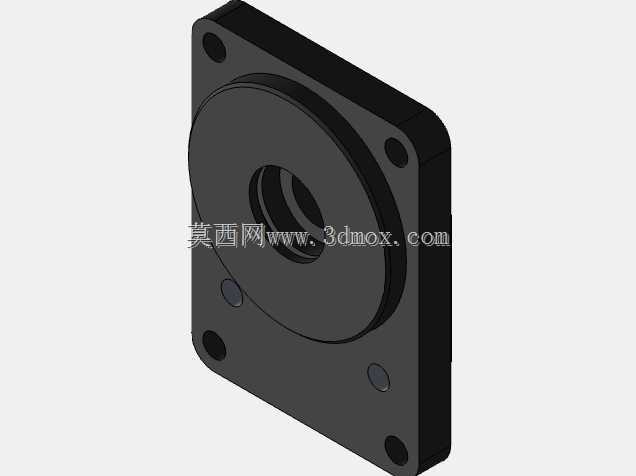

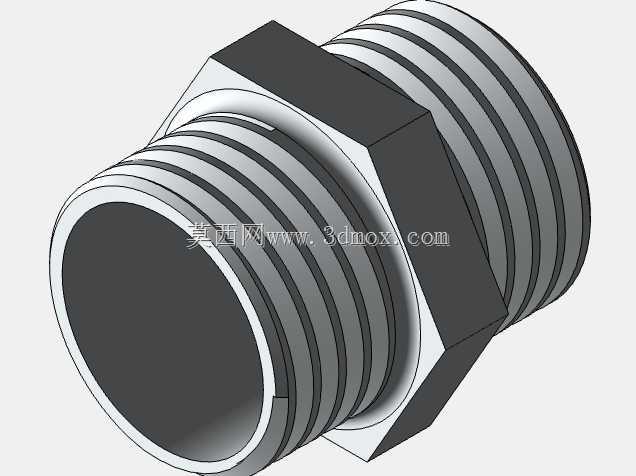

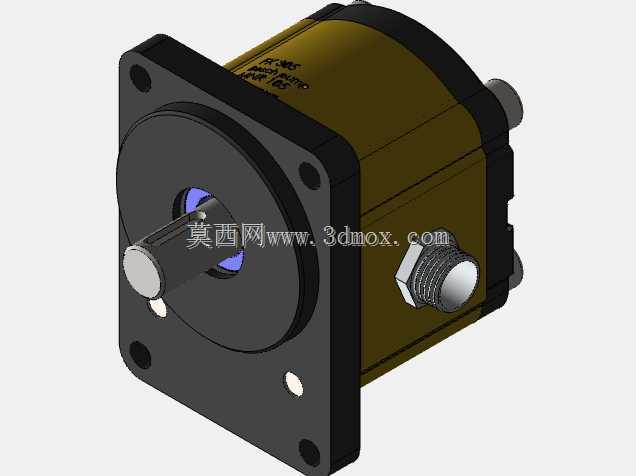

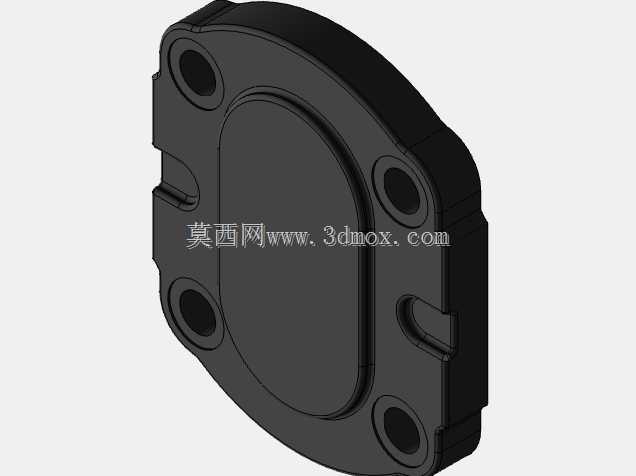

　　设计阶段优先考虑了安装适配性，输入端采用方形法兰安装结构，法兰端面上的四个安装孔采用对称分布设计，可适配不同安装方向的主机接口需求，伸出轴为标准平键结构，能直接匹配通用联轴器、皮带轮等传动连接件，无需额外做转接结构设计；进出油口采用标准螺纹连接形式，布置在泵体侧方，可根据主机布管需求调整安装朝向，减少管路弯折带来的压力损失。泵体内部的齿轮参数经过匹配校核，齿形采用修正渐开线设计，既保证啮合过程的平稳性，降低高压输出时的流量脉动，又能控制困油区间的容积变化幅度，配合泵体上预设的卸荷槽结构，有效缓解困油现象带来的振动与噪声问题，适合对作业平稳性有要求的工业设备场景。

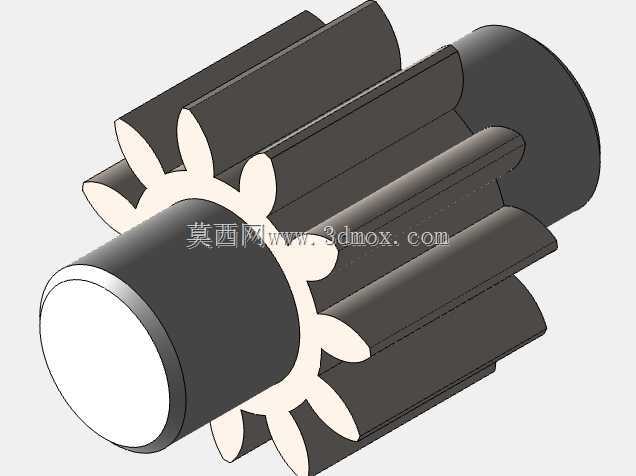

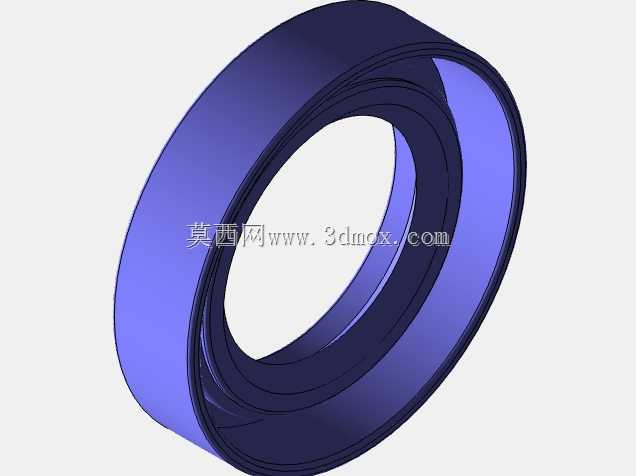

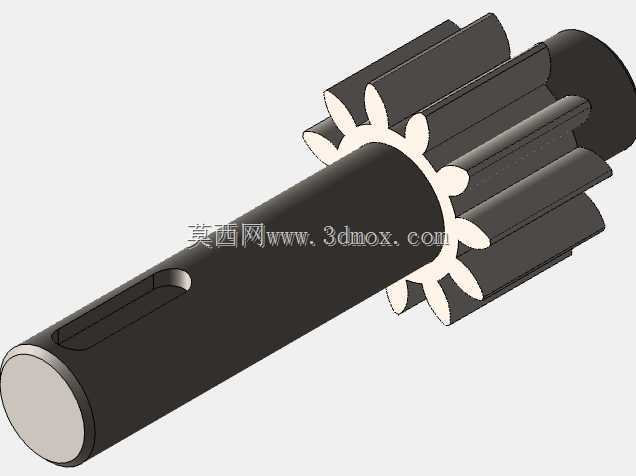

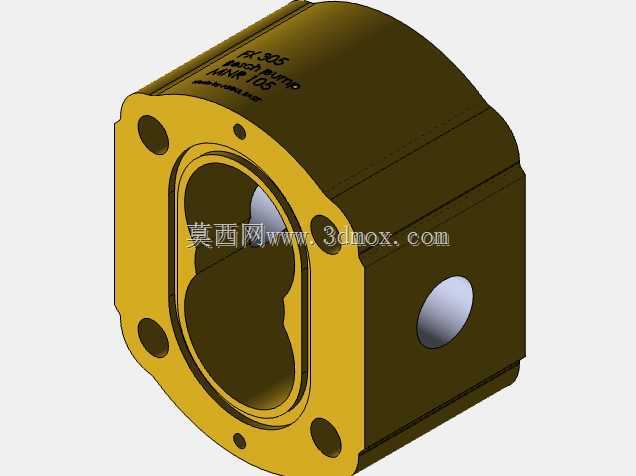

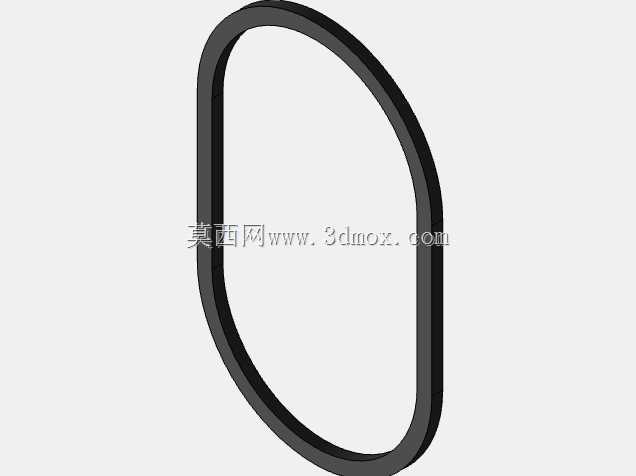

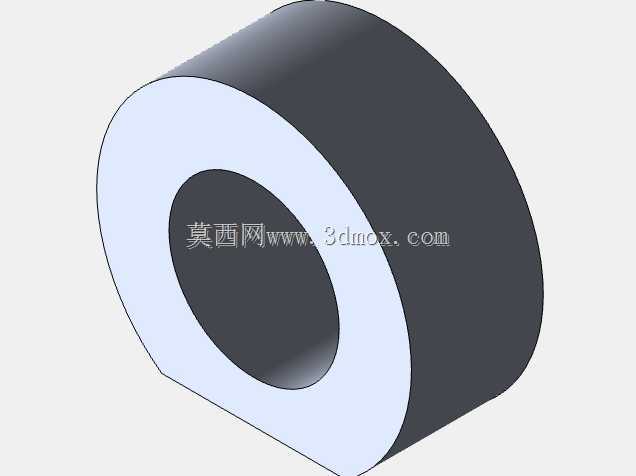

　　从结构细节来看，泵体采用分段式组合结构，前端盖、泵壳、后端盖通过定位销保证同轴度，连接螺栓的布置避开了高压密封区域，避免连接应力导致的密封面变形；齿轮与轴采用一体化加工结构，相比键连接的分体结构，能承受更高的扭矩冲击，适配重型设备频繁启停、负载突变的工况特性。轴向密封采用耐磨橡胶油封，能承受输入端的一定背压，避免长期运行后出现轴端渗漏问题；侧板与齿轮端面的摩擦副采用耐磨合金涂层，即使在液压油清洁度稍差的现场工况下，也能保持较长的使用寿命，降低设备维护频次。

　　建模过程中对所有安装边界做了精确还原，法兰安装面到轴伸端面的距离、安装孔的中心距与孔径、油口螺纹的规格与伸出长度都按照实际选型尺寸做了1:1复刻，结构工程师在做主机布局设计时，可以直接将该模型导入装配环境，完成安装干涉检查、管路走向排布、传动连接匹配等设计工作，无需再对安装尺寸做二次测绘校核。模型内部的齿轮啮合关系、容腔变化结构也做了完整还原，可用于液压系统原理演示、作业过程的运动仿真，也能作为液压元件教学、结构改进设计的基础参考模型，对于刚接触液压元件设计的工程师来说，还可以通过拆解模型结构，理解外啮合齿轮泵的工作原理、密封设计逻辑、压力补偿结构的实现方式，快速掌握这类通用液压元件的设计要点。在实际选型适配过程中，该结构可根据主机的流量需求，通过调整齿轮宽度参数形成不同排量的系列化产品，无需改动外部安装尺寸，就能覆盖不同功率等级的主机配套需求，大幅减少主机厂的安装适配设计工作量。
