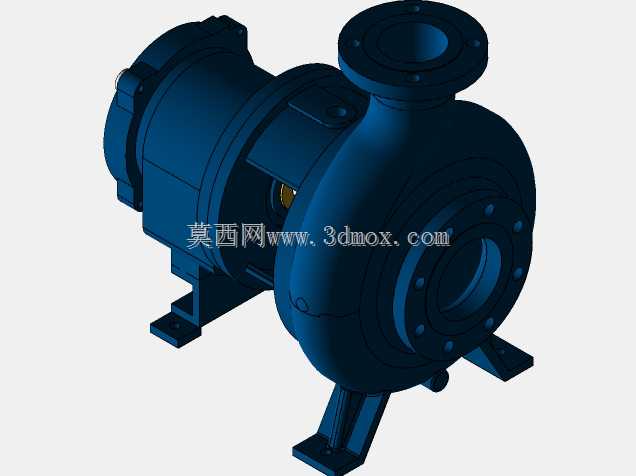

五叶片低扬程输水离心泵结构设计

这款五叶片离心泵的建模工作，最初是针对小型农田灌区、楼宇低层供水、小型循环水系统的输水需求启动的，适配6米水头的输送工况，在民用供水、小型景观水循环、温室大棚滴灌供水这类场景里，这类参数的泵用量极大，建模时首先要兼顾安装适配性与水力效率的平衡。建模初始阶段先梳理水力部件的核心参数，叶轮采用五叶片结构，相比少叶片叶轮，五叶片的流道分布更均匀，运行时流体脉动更小，能降低低扬程工况下的振动与噪音，适合靠近民用区域的安装场景。画叶轮的时候先做单流道的水力曲面，通过阵列完成五个叶片的排布，之后做叶轮前后盖板的实体合并，注意叶片与盖板交接处的圆角处理，避免实际铸造时出现应力集中，也减少流体在流道内的阻力损失。泵体的蜗壳部分采用螺旋形压水室设计，顺着叶轮出口的流体流向逐步扩大过流面积，把叶轮甩出的高速流体的动能平稳转化为压力能，建模时先绘制蜗壳各个断面的截面轮廓，通过放样生成蜗壳的流道实体，再向外做壁厚加厚，预留出法兰连接的安装位置，进出口法兰的螺栓孔位置、密封面尺寸都要匹配常规低压输水管道的通用标准，保证现场安装时不需要额外做转接件。泵的支座部分采用三点支撑的脚座结构，两个脚座布置在泵体靠近电机连接端的下方，一个脚座布置在蜗壳下方，安装时能更好地适配基础平面的微小误差，避免泵体安装时产生额外的装配应力，建模时要注意脚座与泵体连接处的加强筋布置，筋板的厚度、高度要匹配泵体运行时的承重与振动载荷，防止长期运行出现焊缝开裂或者支座变形。和电机连接的泵轴、密封腔部分，建模时要预留标准机械密封的安装空间，密封腔的尺寸匹配常用的轻型机械密封规格，方便后期运维更换易损件，泵轴的轴伸尺寸、连接键槽都适配常规Y系列卧式电机的输出端，不需要额外定制联轴器就能完成装配。整个建模过程先从核心水力部件入手，再逐步叠加结构件、安装件，每完成一个部件就做装配干涉检查，确保各个部件之间的配合间隙符合装配要求，比如叶轮和泵体口环之间的间隙控制在合理范围，既不能间隙太大造成回流损失，也不能间隙太小出现运行摩擦。最终完成的模型可以直接用于后续的工程图导出、流体仿真分析，也能作为同参数泵型改型设计的基础模型，调整叶轮直径、蜗壳断面尺寸就能适配相近的扬程流量需求。
