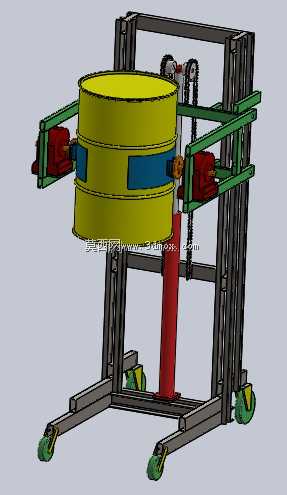

车间用220升桶液压翻转提升托架结构

该托架结构主要面向小型生产车间、仓储周转区域的液态或固态桶装物料转运卸料场景，针对220升标准工业桶的搬运、抬升、倾斜卸料作业痛点设计，可适配常规金属润滑油桶、化工原料桶、固态颗粒包装桶的作业需求，替代传统人工抬桶倾倒的高风险作业模式，降低车间物料周转过程中的人力消耗与安全隐患。设备整体采用框架式钢结构承载主体，底部适配手动液压搬运车的叉装接口，可直接与常规手动液压堆高结构配合使用，无需额外改造现有车间搬运设备，整体作业宽度控制在1.2米以内，可顺利通过车间常规0.9米宽通道与1.8米标准防火门，满足狭小车间空间内的移动作业需求。托架的核心夹持结构采用环抱式限位设计，上下设置两组可调节限位挡块，可根据桶身实际外径微调夹持范围，避免桶身在抬升翻转过程中出现滑脱、偏移问题，夹持位置避开桶身易变形的卷边与密封部位，防止作业过程中损坏桶体造成物料泄漏。抬升与翻转动作采用集成式液压驱动单元，抬升行程最大可达1.6米，可适配不同高度的接料口、反应釜进料口的卸料高度需求，翻转角度可在0到120度范围内无级锁定，操作人员可根据物料的流动性调整倾斜角度，精准控制卸料流速，避免粉状、粘稠类物料卸料时出现飞溅、涌流问题。设计过程中充分考虑车间作业的实际工况，所有承载受力部位均采用加厚矩形钢管焊接成型，关键铰接位置配置耐磨铜套与密封轴承，减少日常使用过程中的磨损量，延长设备使用寿命；液压管路全部布置在框架结构内侧，避免车间作业时物料滴落、工具磕碰造成管路损坏；操作手柄设置在设备侧方安全位置，操作人员作业时可站在桶身侧面，避开桶口正下方的卸料危险区域，保障作业安全。设备整体无需外接电源，依靠手动液压驱动即可完成全部动作，适合无电源接入的临时作业区域、防爆车间等特殊场景使用，日常维护仅需定期检查液压油位与铰接部位润滑情况即可，无需复杂的保养流程，可快速融入现有车间的物料周转作业流程，大幅提升桶装物料的卸料作业效率。
