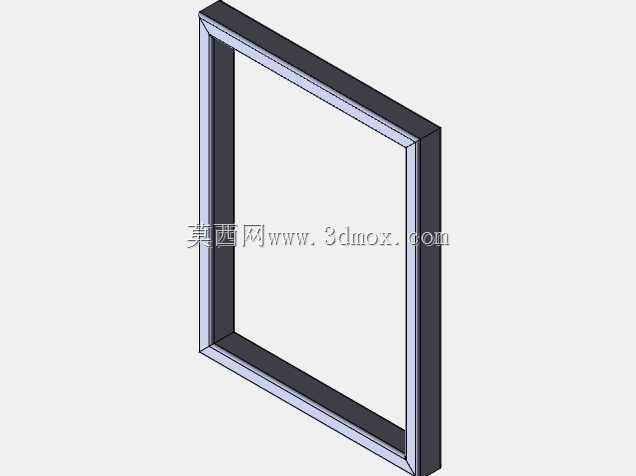

焊接结构件型材拼接三维设计模型

这款焊接结构件模型主要面向工业生产中的设备机架、支撑框架类应用场景，在各类非标设备搭建、生产线辅助支撑、工装夹具承载架的设计环节中，这类结构件是承担整体载荷、保障设备结构稳定性的核心基础部件。在实际生产使用中，这类焊接结构件可作为小型加工设备的底部支撑框架，也可作为物料输送线的侧边承载支架，还能适配各类检测设备的安装基座，通过标准化的型材拼接焊接工艺，能够快速搭建出满足不同承载需求的支撑结构，大幅降低非标设备的框架设计与生产周期。从功能特性来看，该结构件采用矩形截面型材作为主体拼接单元，整体为对称式框架布局，竖向型材作为主要承重构件，横向型材承担连接加固与载荷分散作用，各型材交接处采用满焊工艺设计，能够有效避免长期承载过程中出现的焊缝开裂、结构形变问题，整体结构可承受垂直方向的静载荷与小幅水平方向的动载荷，适配多数中小型工业设备的承载需求。在设计思路上，该模型优先遵循焊接结构的工艺合理性原则，所有型材的拼接位置均预留了足够的焊接操作空间，避免出现焊缝位置过于狭窄导致的虚焊、漏焊问题；同时整体结构采用等强度设计思路，根据不同位置的受力大小匹配对应规格的型材，在保障整体结构强度满足使用要求的前提下，尽可能减少冗余材料的使用，兼顾结构强度与生产成本控制。从外形尺寸与安装边界来看，该结构件单侧竖向高度为600mm，整体框架的横向跨度可根据实际使用需求进行同比例拓展，各型材端面均预留了标准安装孔位，可直接与底部地脚板、上部设备安装板进行螺栓连接，安装过程中无需额外进行二次打孔加工，框架内侧预留的空间可容纳设备的电气布线、气动管路等配套组件，外侧平面可直接安装设备护板、操作面板等附属部件，整体安装边界规整，不会出现突出的尖锐棱角，符合工业设备的安全设计要求。在实际生产落地过程中，该结构件的所有型材均可采用常规标准型材下料，焊接完成后仅需对焊缝位置进行简单打磨处理即可进行表面喷塑或喷漆处理，生产加工门槛低，适合中小批量的非标设备配套生产使用。
