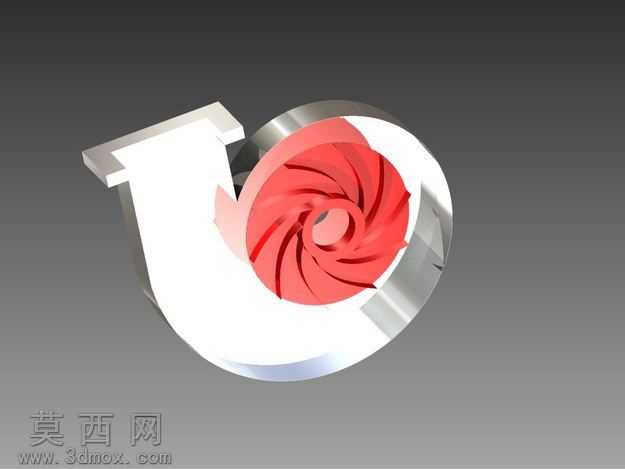

离心式风机蜗壳结构三维设计模型

本模型为离心式通风机的蜗壳组件三维设计成果，建模过程严格遵循离心风机气动设计规范，以实现气流的高效收集与动能转压能为核心设计目标。建模阶段首先依据离心叶轮的出口直径、宽度参数确定蜗壳的基圆尺寸，采用阿基米德螺旋线作为蜗壳型线的生成基准，通过多截面实体放样的方式构建蜗壳的螺旋流道主体，保证流道截面从蜗舌位置开始沿叶轮旋转方向均匀扩大，匹配气流在蜗壳内的流量变化规律，降低流道内的涡流损耗。模型完整还原了蜗壳的方形出风口结构，出风口处设计有带安装孔的法兰边，法兰孔位采用均匀排布设计，可直接匹配后续通风管道的安装对接需求；蜗壳与叶轮配合的圆形端面上，设计了一圈带螺栓过孔的连接法兰，用于蜗壳与风机侧盖、轴承座组件的装配固定，孔位尺寸与位置公差均按照通用风机安装标准设定，保证装配的通用性。蜗舌部分采用了圆弧过渡的结构设计，避免尖锐棱角造成的气流冲击与气动噪声，蜗舌与叶轮出口的间隙经过参数化调整，兼顾气动效率与运行静音需求。材质设定上，蜗壳主体采用冷轧钢板材质进行渲染，金属表面做了哑光喷塑的质感处理，法兰安装面保留了金属机加工的光亮质感，清晰区分不同加工面的视觉效果。整个模型的壁厚参数按照薄壳钣金件的加工工艺设定，保留了合理的折弯圆角与焊接让位结构，既满足结构强度要求，也适配实际钣金下料、折弯焊接的加工流程，可直接用于离心风机的结构验证、装配干涉检查以及生产加工的参考依据，模型的各结构特征均做了参数化关联，可根据不同风量风压的设计需求快速调整蜗壳的型线参数与尺寸规格，适配不同功率等级的离心风机设计场景。
