双吊环式蝶阀传动连杆结构设计

项目分类:阀门 发布时间:2021-04-09 ID:136187
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计
  • 双吊环式蝶阀传动连杆结构设计

该构件为蝶阀配套的传动连杆部件,主要应用在给排水管网、化工流体输送管线、暖通空调循环水系统的中线蝶阀、双偏心蝶阀的驱动端,承担将手动执行器、气动执行头或电动驱动装置的输出扭矩传递至阀杆,带动蝶板完成0-90度回转启闭动作的核心作用,是蝶阀传动链路里不可或缺的受力连接件。在实际工况中,这类连杆直接决定了蝶阀启闭的顺畅度与扭矩传递效率,若连杆结构强度不足或安装配合公差超标,很容易出现启闭卡涩、传动间隙过大导致的阀位偏移,甚至在高压差工况下出现连杆形变断裂,造成管线介质泄漏、系统停运的故障。

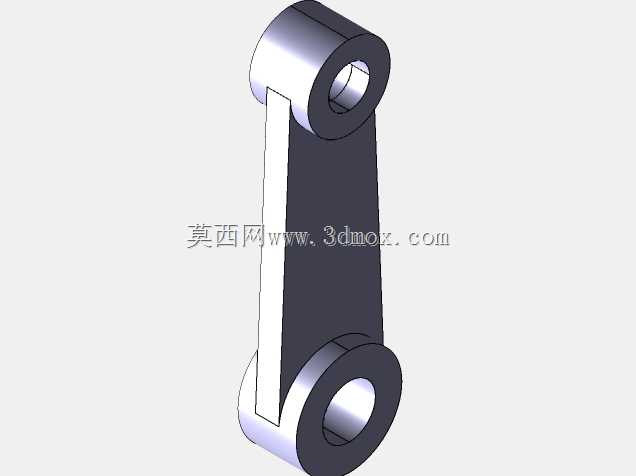

从功能特性来看,该连杆采用两端对称吊环式结构,上下两端的同轴通孔分别用于铰接执行器输出端与阀杆驱动拐臂,中间的长条形板身作为扭矩传递的主体受力段,整体结构无多余冗余设计,力的传递路径沿杆身直线分布,能最大程度降低传动过程中的扭矩损耗。设计过程中,首先结合蝶阀额定工况下的最大操作扭矩完成杆身截面的强度校核,确保在1.5倍额定扭矩的过载工况下,杆身的弯曲应力、剪切应力均处于材料许用应力范围内,避免长期交变载荷下出现疲劳变形;其次对两端铰接孔的同轴度、孔壁表面粗糙度做了严格的公差约束,保证铰接配合时无偏磨、卡滞问题,同时预留了标准润滑脂加注的间隙空间,适配长期户外、潮湿工况下的免频繁维护需求。

从安装边界来看,两端铰接孔的孔径匹配通用蝶阀阀杆与标准执行器输出轴的连接尺寸,两孔中心距严格对应常规DN50-DN200口径蝶阀的传动安装距,可直接适配同系列蝶阀的驱动端安装,无需额外加工转接件;杆身的宽度、厚度尺寸经过优化,既保证了足够的结构强度,又避开了执行器与阀体连接端的干涉区域,安装时可直接穿入铰接销完成固定,整体装配流程简单,后期检修更换时无需拆解阀体主体,仅需拆除铰接销即可完成连杆替换,能大幅降低现场运维的时间成本。杆身表面做了圆滑过渡处理,没有尖锐棱角,既避免了安装过程中划伤操作人员,也能减少应力集中点,提升构件的长期使用寿命。
