双通路集成式流体控制阀组结构设计

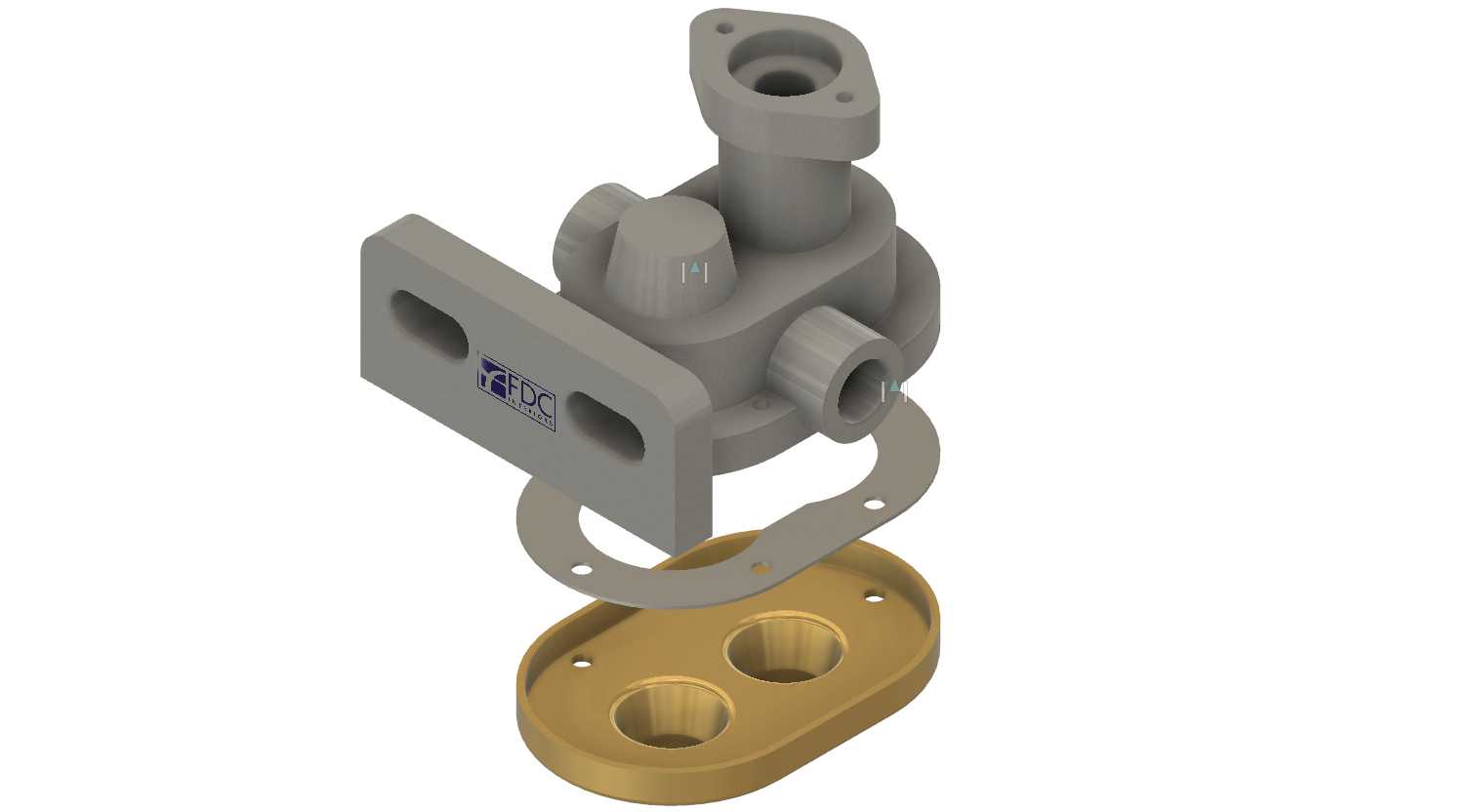

这款阀组结构主要面向小型流体输送管控场景，常见于实验室流体分配系统、小型化工试验装置、家用净水设备的通路切换单元以及小型气动回路的控制节点，核心作用是实现两路流体的通断、流向切换与压力调控，替代传统多个单一阀门串联的复杂布局，大幅缩减管路占用空间，降低多节点连接带来的泄漏风险。从功能特性来看，该阀组采用一体化集成设计，上部阀体集成了手动调节旋钮、主输入通路与侧方输出接口，旋钮表面设置防滑纹理与档位标识，操作人员可通过旋钮转动精准控制通路开度，实现流量的线性调节；阀体上部的立式接口为流体主输入端口，端口处设置双层密封槽结构，可适配标准快插接头或螺纹硬管连接，侧方接口为单路输出端，可对接支路输送管路。下部的安装基座采用双沉孔通路设计，两个独立的腔室可分别对接两路输出管路，实现单输入双输出的分流管控，基座与阀体之间设置密封垫片，通过环形分布的安装孔实现螺栓紧固连接，密封垫片采用耐油橡胶材质，可耐受常规水压、气压以及弱腐蚀性流体的侵蚀，保证连接面的密封性能。设计过程中优先考虑了安装维护的便捷性，阀体侧方延伸出带两个长圆孔的安装耳板，长圆孔设计可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，耳板表面做加厚处理，保证安装固定后的结构强度，避免长期受管路振动影响出现固定松动。外形尺寸方面，整体结构紧凑，竖向总高度控制在适配小型设备舱的安装范围内，横向安装耳板的跨度满足常规面板安装的开孔间距要求，下部基座的双孔中心距与通用两分路管路的标准间距匹配，无需额外定制转接件即可完成现场装配。结构细节上，阀体各转角处均做圆角过渡处理，避免应力集中导致的阀体开裂，基座底部设置定位凸台，可在安装时快速嵌入设备面板的定位孔中，提升装配效率，各流体通路的内壁做光滑处理，减少流体输送过程中的阻力损耗，避免杂质在通路拐角处沉积造成堵塞。
