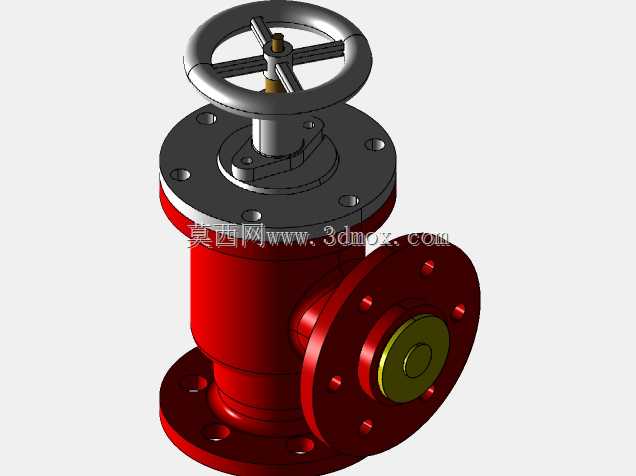

角式带手轮进料止回阀结构设计

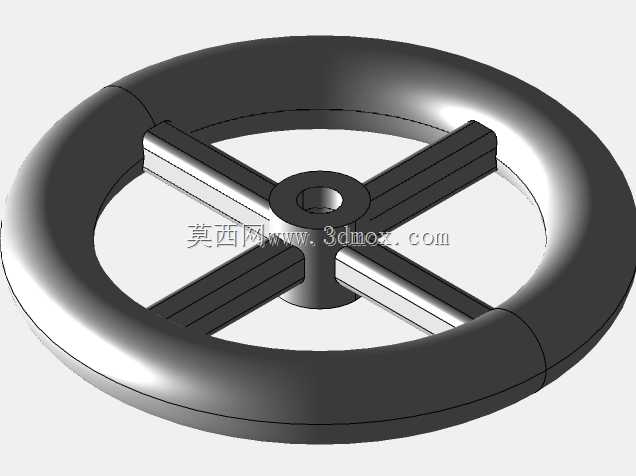

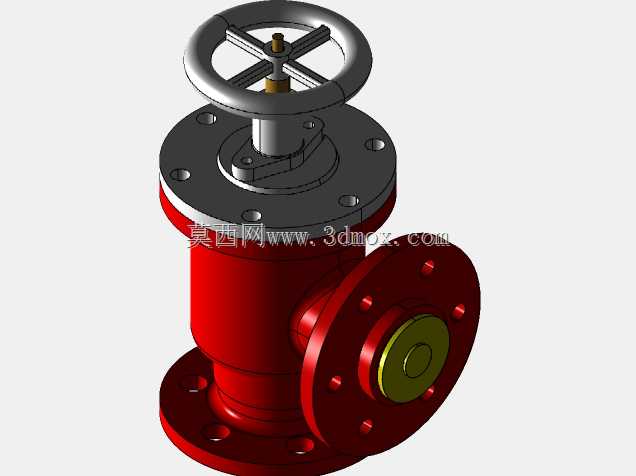

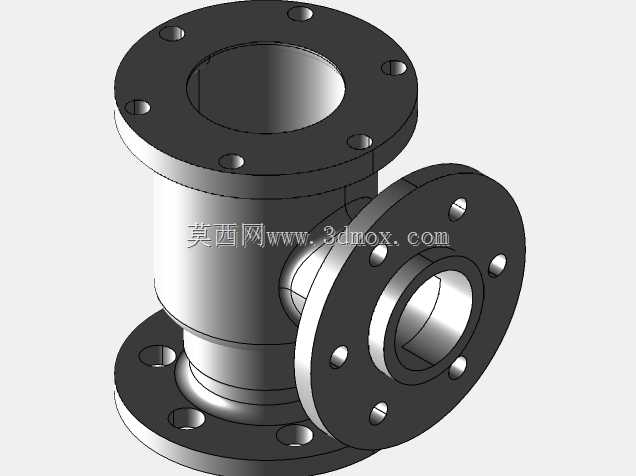

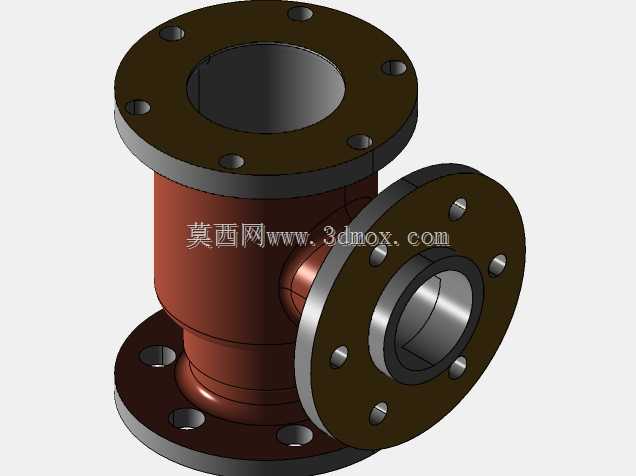

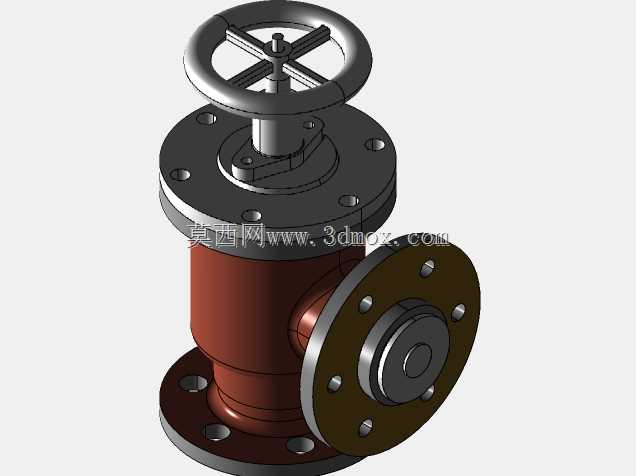

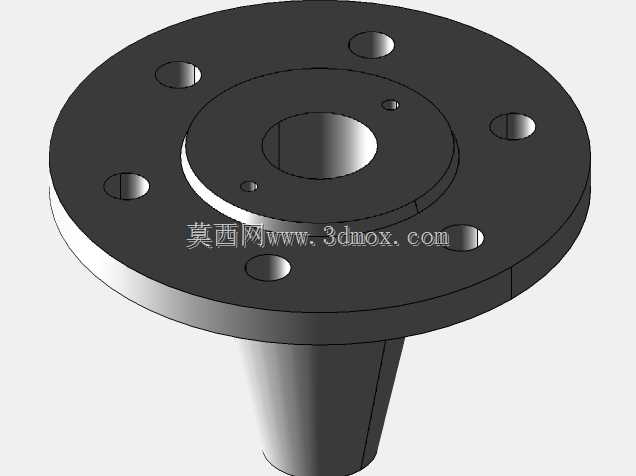

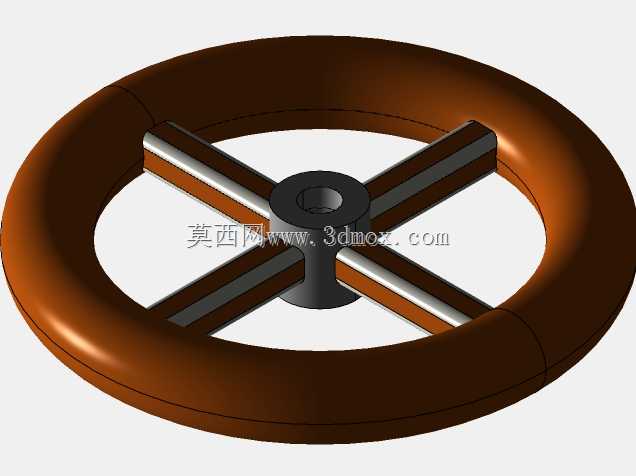

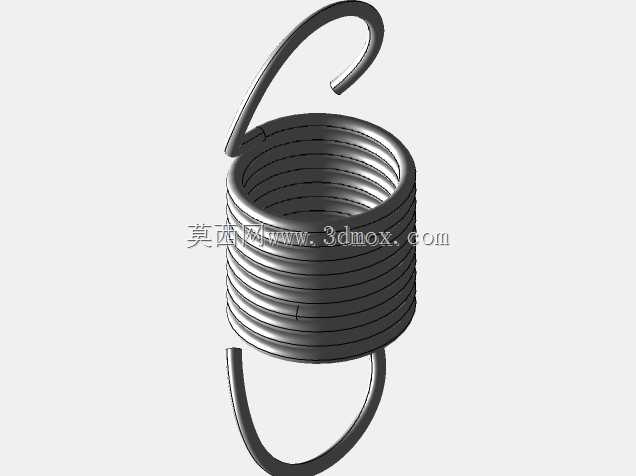

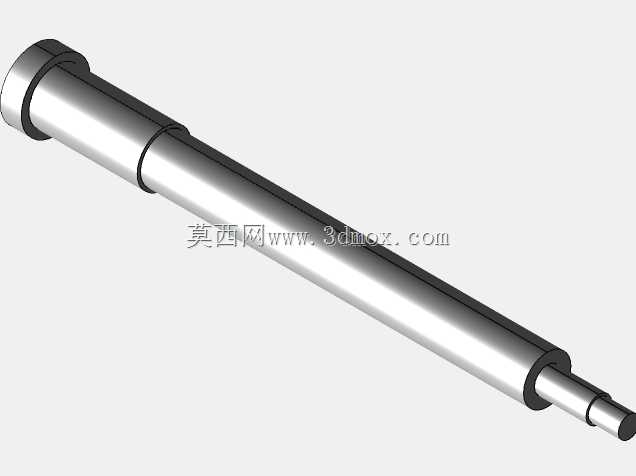

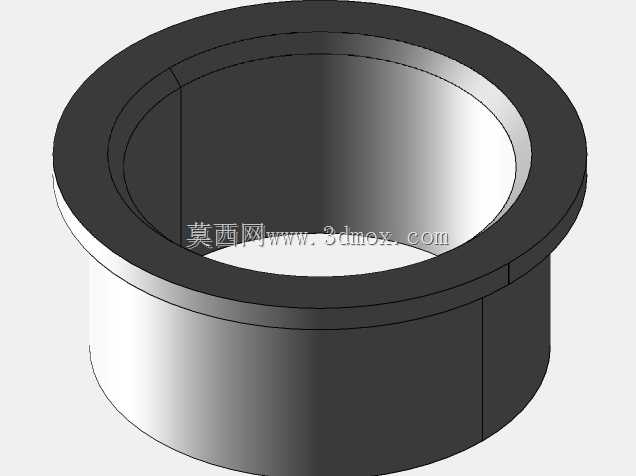

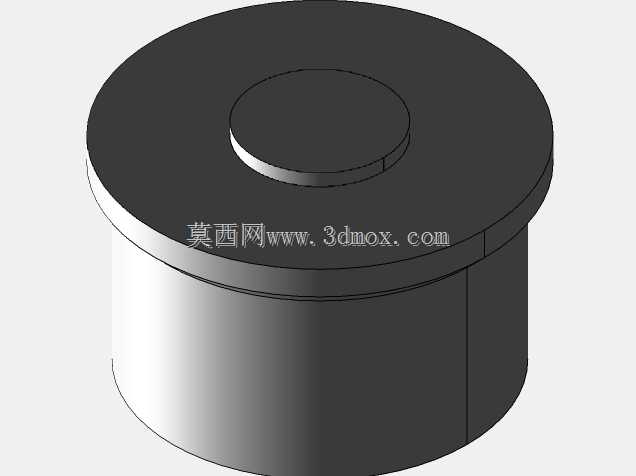

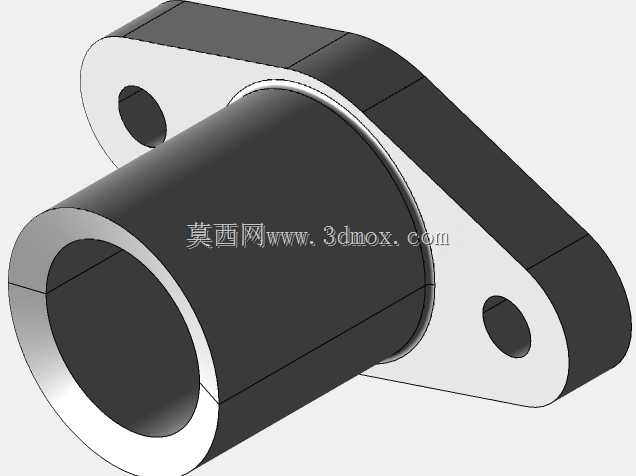

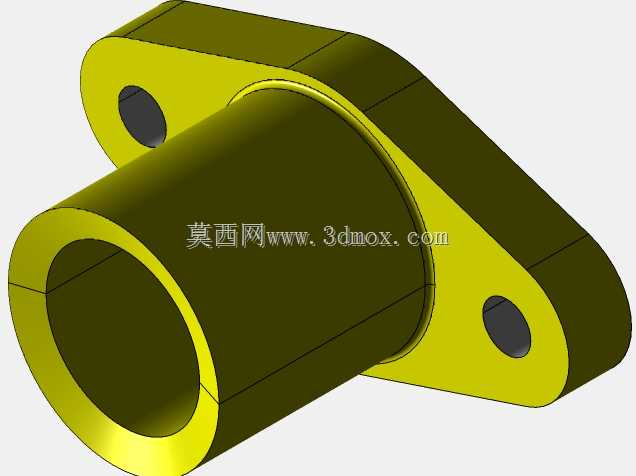

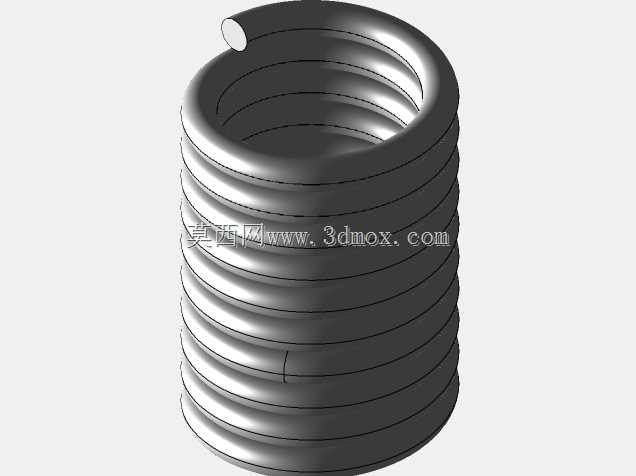

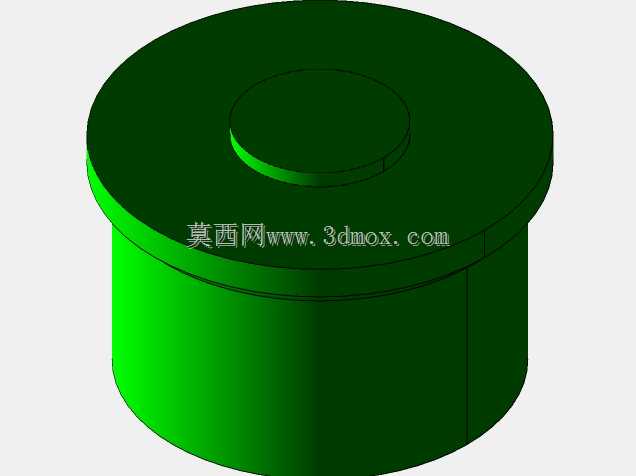

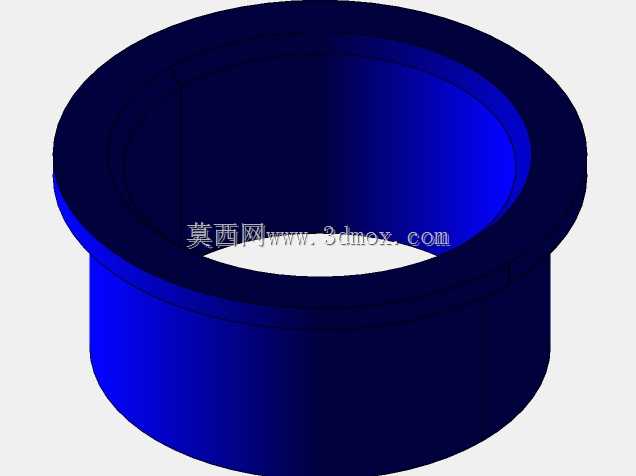

这款角式进料止回阀主要应用于工业流体输送管路的进料端，常见于化工原料输送、给排水系统、暖通循环管路、油品输送等场景，核心作用是控制管路内介质单向流动，避免介质倒流引发的泵叶轮反转、管路压力失衡、原料回流污染等生产故障，同时顶部配置的手轮结构可兼顾手动截断功能，在管路检修、流量临时调节时可实现可靠关断，无需额外增设截断阀件，有效缩减管路安装空间与配套成本。从功能特性来看，该阀门采用角式90度流道设计，介质从底部法兰端口进入阀腔，经止回结构后从侧部法兰端口流出，相比直通式止回阀更适配管路直角转向的安装场景，可减少管路弯头使用数量，降低管路整体流阻损失；止回结构采用升降式密封设计，正向流动时介质压力推开密封瓣实现通路，反向流动时介质压力配合弹簧预紧力推动密封瓣贴合阀座密封面，实现零泄漏截断，密封面采用耐磨耐蚀的铜质材质，可适配水、油品、弱腐蚀性化工介质等多种流体工况，手轮与阀杆采用梯形螺纹传动，操作力矩小，开关行程清晰，可直观判断阀门启闭状态。在设计思路上，整体采用模块化拆分结构，将手轮操作组件、阀盖密封组件、阀体主体、止回密封组件、侧出法兰端分别独立设计，各部件通过螺栓、密封垫片实现装配连接，既方便生产加工时的铸件成型、机加工工序排布，也便于后期运维时的易损件更换，无需整体拆解管路即可完成密封件更换、阀杆维护等操作；阀体外部采用圆弧过渡结构，避免应力集中点，提升铸件结构强度，法兰连接端严格遵循通用管路法兰标准设计，螺栓孔位置、密封面凸台尺寸均匹配常规工业管路安装要求，可直接与同规格标准法兰配对安装，无需额外加工转接件。从安装边界来看，该阀门底部为竖直方向法兰连接端，侧部为水平方向法兰连接端，整体安装占用空间适配直角管路布局，手轮位于阀体顶部竖直方向，操作时预留的手轮转动空间不会与周边管路、支架产生干涉，阀体底部法兰与侧部法兰的中心距、法兰端面到阀体外壁的距离均经过紧凑化设计，在保证阀腔通流面积满足流量要求的前提下，尽可能缩小整体外形尺寸，适配狭小空间内的管路安装需求；安装时需注意介质流向与阀体标识方向一致，底部法兰对接进料管路，侧部法兰对接出料管路，法兰连接处采用耐温耐压密封垫片，螺栓对角均匀紧固即可保证密封可靠性，手轮操作端无需额外连接执行机构，手动操作即可完成启闭，也可根据后续自动化改造需求，在顶部阀杆位置加装电动、气动执行器，实现远程自动控制。
