工业用金属板材剪切加工设备三维设计

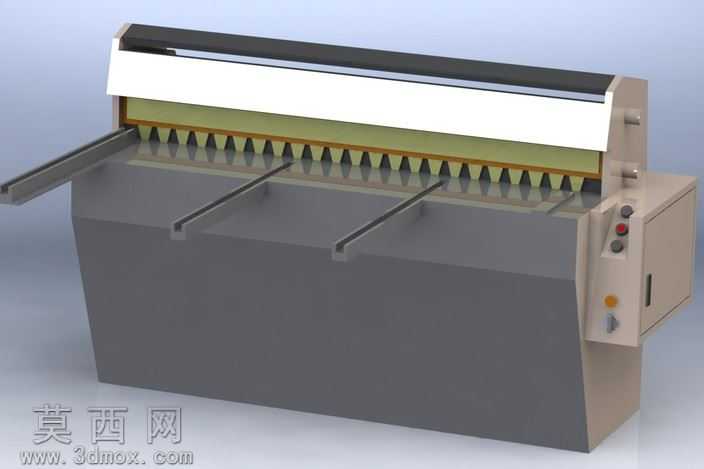

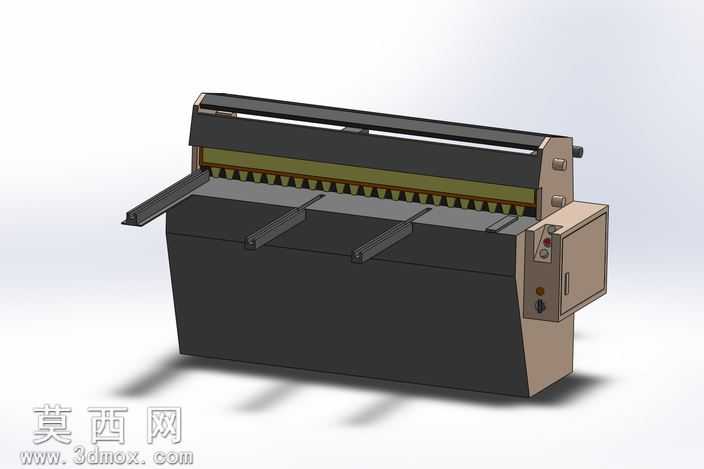

本金属剪切机三维模型采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械设计规范，从整体机架到细小的操作控件均按照真实工业剪板机的结构比例进行还原，模型无破面、无冗余特征，各部件装配关系清晰合理，可直接用于结构校核、运动仿真以及二次设计修改。模型渲染阶段采用工业设备常用的材质方案，机身主体机架赋予哑光深灰铸铁材质，还原厚重铸铁机架的磨砂质感与沉稳的工业视觉效果，侧置的电气控制箱采用浅棕金属烤漆材质，表面做细微的颗粒质感处理模拟真实漆面的触感，上刀架部分做黑色金属氧化处理效果，刀刃区域赋予高硬度合金材质，通过材质反光度、粗糙度的差异化设置，清晰区分不同功能部件的材质属性，提升模型的真实感与辨识度。结构设计上，该剪切机采用开式机身布局，前部设置三根可伸缩托料杆，用于承托待剪切的长尺寸金属板材，避免板材下垂影响剪切精度；上刀架采用倾斜式刀刃布局，剪切过程中刀刃逐步切入板材，降低单次剪切所需的冲裁力，减少设备负载；侧置的电气控制箱集成了操作按钮、状态指示灯与电源开关，布局符合一线操作人员的使用习惯，机身侧面设置调节手轮，用于调整刀刃间隙与后挡料位置，适配不同厚度金属板材的剪切需求。设计思路围绕钣金加工场景的实际使用需求展开，在保证设备结构强度的前提下优化各部件的空间布局，既保留了工业剪板机的核心功能结构，又通过合理的特征简化控制模型整体体量，模型包含STEP、IGES等通用三维格式，可适配多款主流三维设计软件，能够用于机械设计教学演示、钣金加工车间布局规划、设备改造方案论证等多种场景，完整还原了机械式金属剪切机的典型结构与外观特征，各运动部件的配合关系符合真实设备的运动逻辑，可通过运动仿真模拟刀架升降、托料杆伸缩、挡料调节等操作动作，直观展现设备的工作流程与运行原理。
