Mandelli风暴工业加工设备三维结构模型

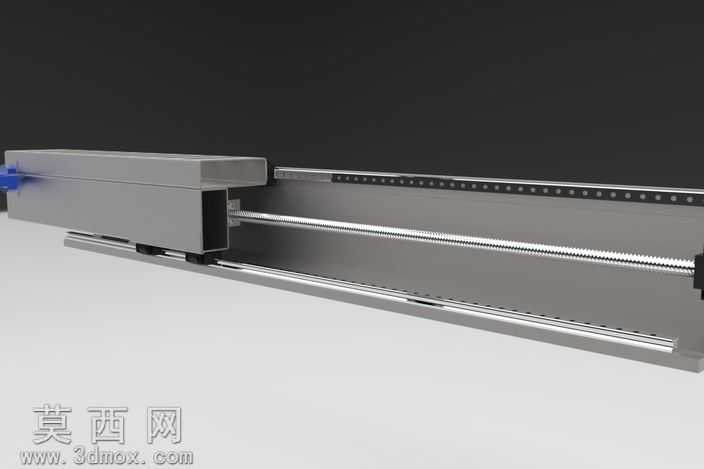

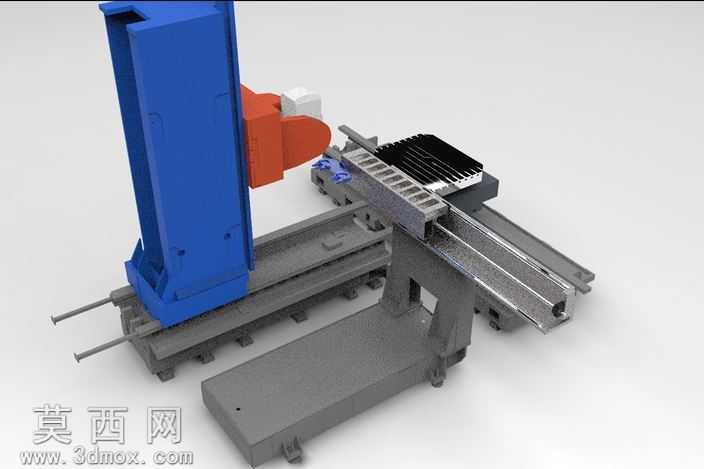

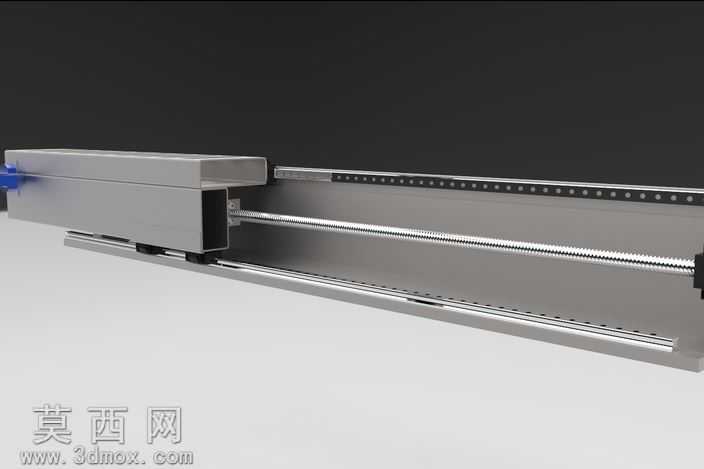

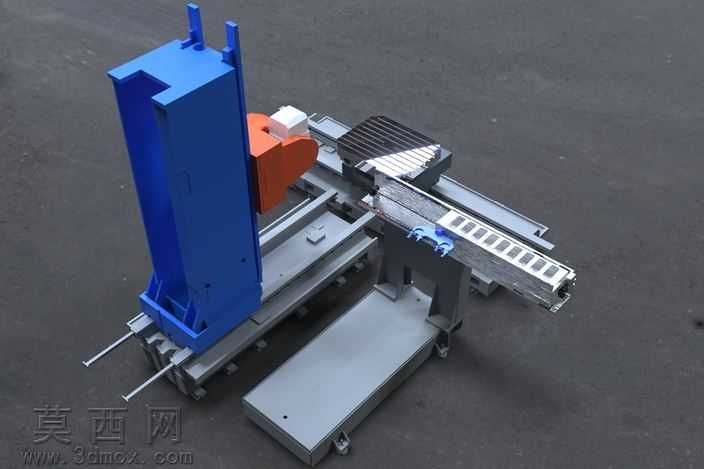

本模型为Mandelli风暴工业加工设备的完整三维结构模型，建模过程严格参照工业实际项目的改造需求搭建，完整还原了设备的整体布局与各功能模块的装配关系。建模阶段首先梳理设备的核心功能逻辑，针对原设备主轴定位粗犷的问题，在结构设计上优化了主轴立柱的支撑结构，蓝色立柱部分采用加厚框架式设计，通过规整的加强筋布局提升立柱的结构刚性，减少加工过程中的形变余量。传动部分的建模严格匹配实际选型参数，对滚珠丝杠、线性导轨、滑动拖板等传动组件进行了1:1的比例还原，清晰呈现了X、Y、Z三个进给轴的运动路径与装配关系，导轨滑块的安装位、丝杠的支撑座结构都做了精细化建模，能够直观展示传动系统的动态运行逻辑。工作台部分采用分体式拖板设计，灰色工作台面的T型槽布局、侧边的定位夹紧结构都做了细节刻画，橙色的主轴头组件完整还原了主轴安装位、刀具夹持结构以及与立柱滑枕的连接关系，滑枕的燕尾导轨配合结构清晰可见，能够直观展示主轴进给的导向原理。模型还对焊接改造部分做了结构呈现，通过钳夹式双旋转臂的变形夹紧结构设计，优化了工件装夹的定位精度，所有结构件的材质区分清晰，金属结构件的哑光金属质感、传动部件的精加工表面质感、防护部件的漆面质感都在渲染阶段做了区分处理，能够清晰分辨不同功能部件的材质属性。整个模型的装配逻辑符合实际机械装配规范，各部件之间的装配间隙、连接关系都经过校验，既可以用于设备改造方案的结构验证，也可以作为同类加工设备的结构设计参考，完整呈现了工业加工设备从床身基础、传动系统到主轴执行端的全链路结构设计，静态结构与动态运动路径都做了对应设计，能够直观展示设备的加工运行原理。
