立式数控磨削加工中心设备结构模型

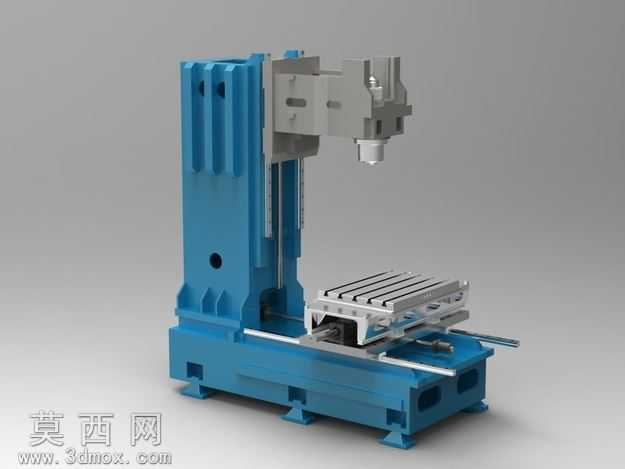

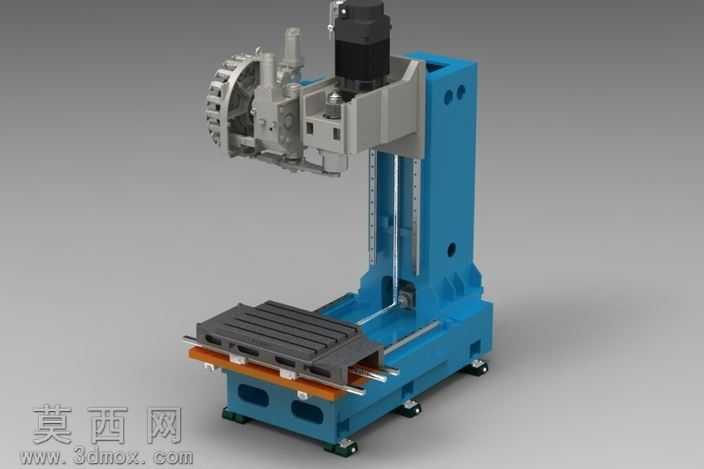

本模型为概念型立式磨中心三维结构设计，整体采用立式C型经典机床布局，在三维建模过程中严格遵循金属切削机床的结构设计规范，对各功能模块进行了参数化的特征建模。模型主体的床身、立柱部分采用一体化铸件结构设计，建模时还原了铸件的加强筋布局、安装孔位、减重槽等细节特征，赋予蓝色机床漆材质，还原了工业铸件经喷涂后的哑光质感，同时通过材质粗糙度参数区分了加工面与非加工面的视觉差异。横向滑台、纵向工作台部分采用线性导轨传动结构，建模时完整还原了导轨滑块、丝杠副、工作台T型槽、行程限位块等细节，工作台面赋予灰铸铁磨削后的金属质感，滑台的传动部件赋予镀铬金属材质，清晰区分不同功能零件的材质属性。主轴及刀库部分，建模时还原了立式主轴单元的伺服电机、主轴套筒、打刀机构等结构，左侧的斗笠式刀库完整呈现了刀盘、刀夹、换刀摆臂的结构形态，主轴电机部分赋予黑色工程塑料与金属结合的材质，刀库的金属结构件赋予银灰色金属材质，还原了加工部件的精密质感。在渲染环节，采用工作室均匀布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现各部件的结构层次，避免阴影遮挡关键结构细节，同时通过环境反射参数调整，让金属漆面、加工金属面、工程塑料面的材质质感得到准确区分。设计思路上，该概念模型聚焦立式磨削加工的核心功能布局，在保证结构外观还原度的前提下，对内部非外观的管线、细小紧固件做了适度简化，既保证了模型整体的视觉完整性，也清晰展现了立式磨中心从床身基础、进给传动到主轴加工、自动换刀的全流程结构逻辑，可作为机床结构认知、布局方案参考的三维展示模型，直观呈现立式磨中心的整体构造与各模块的装配关系。
