元件继电器压花胶带剥离工装结构

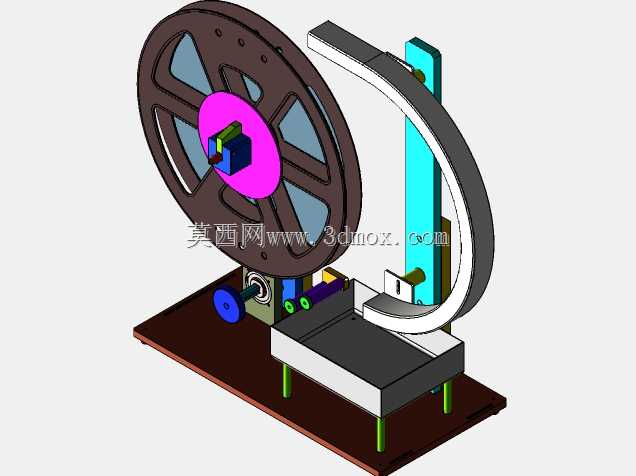

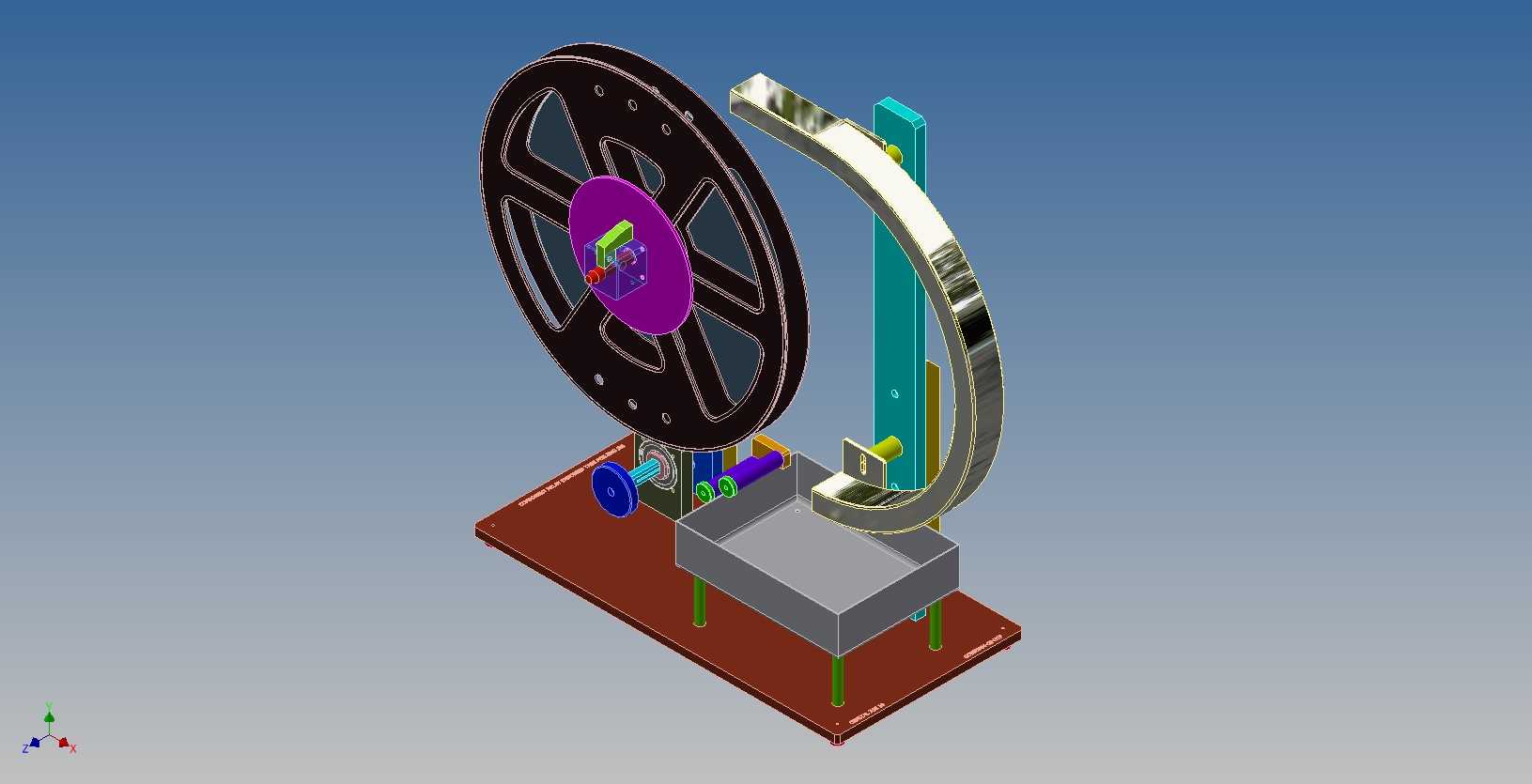

该工装主要应用于电子元器件制造环节的继电器组装生产线，针对继电器生产过程中压花胶带的剥离工序设计，解决传统手工剥离胶带效率低、对位不准、胶带易褶皱拉扯导致元件损伤的问题，适配小规格电子元件加工的精细化作业需求，可直接集成到流水线旁的独立工位，也可搭配小型输送机构接入全自动化产线，完成继电器封装前的胶带预处理作业。设备整体采用台式立式布局，底部为方形安装底板，通过四根支撑立柱固定上部作业模组，底板预留标准安装孔位，可直接固定在常规铝型材工作台上，整体安装边界紧凑，占用工位面积不足0.2平方米，不会过度挤占产线空间，适配中小型电子加工车间的工位排布需求。功能设计上，设备左侧设置大直径料卷安装位，用于承载成卷的压花胶带，料盘中心设置阻尼转轴，可根据胶带牵引速度自适应调整放料张力，避免胶带放料过快出现松垮、过紧出现拉断的问题；中部设置弧形金属导向轨道，轨道表面做镜面抛光处理，减小胶带行进过程中的摩擦阻力，轨道弧度经过反复测算，匹配压花胶带的剥离角度，当胶带沿弧形轨道行进至末端时，胶带自带的离型层会沿轨道边缘自然分离，剥离后的胶带工作面保持平整无褶皱，直接输送至下方的继电器上料工位；导向轨道旁设置竖向安装的定位立柱，立柱上配备可调节的压料滚轮，可根据胶带的宽度、厚度调整滚轮的压紧力度与位置，确保不同规格的压花胶带都能平稳行进，不会出现跑偏、翘边的问题；设备下部设置抽屉式接料盒，用于收集剥离下来的离型纸废料，接料盒抽拉顺畅，可在设备不停机的状态下快速清理废料，减少工位停机等待时间。设计思路上，整体采用模块化设计思路，料卷安装模块、导向剥离模块、压料定位模块、废料收集模块均可独立拆卸更换，当需要适配不同宽度、不同材质的压花胶带时，仅需更换对应规格的导向轨道与压料滚轮即可，无需对整体结构做大规模改动，大幅降低了工装的改造成本；所有与胶带接触的部件均做防静电处理，避免静电吸附灰尘或损伤继电器内部的精密电子元件，满足电子加工车间的防静电作业要求；结构上没有复杂的传动部件，日常维护仅需定期清洁导向轨道表面、检查转轴阻尼状态即可，维护难度低，适合一线操作工人快速上手使用。
