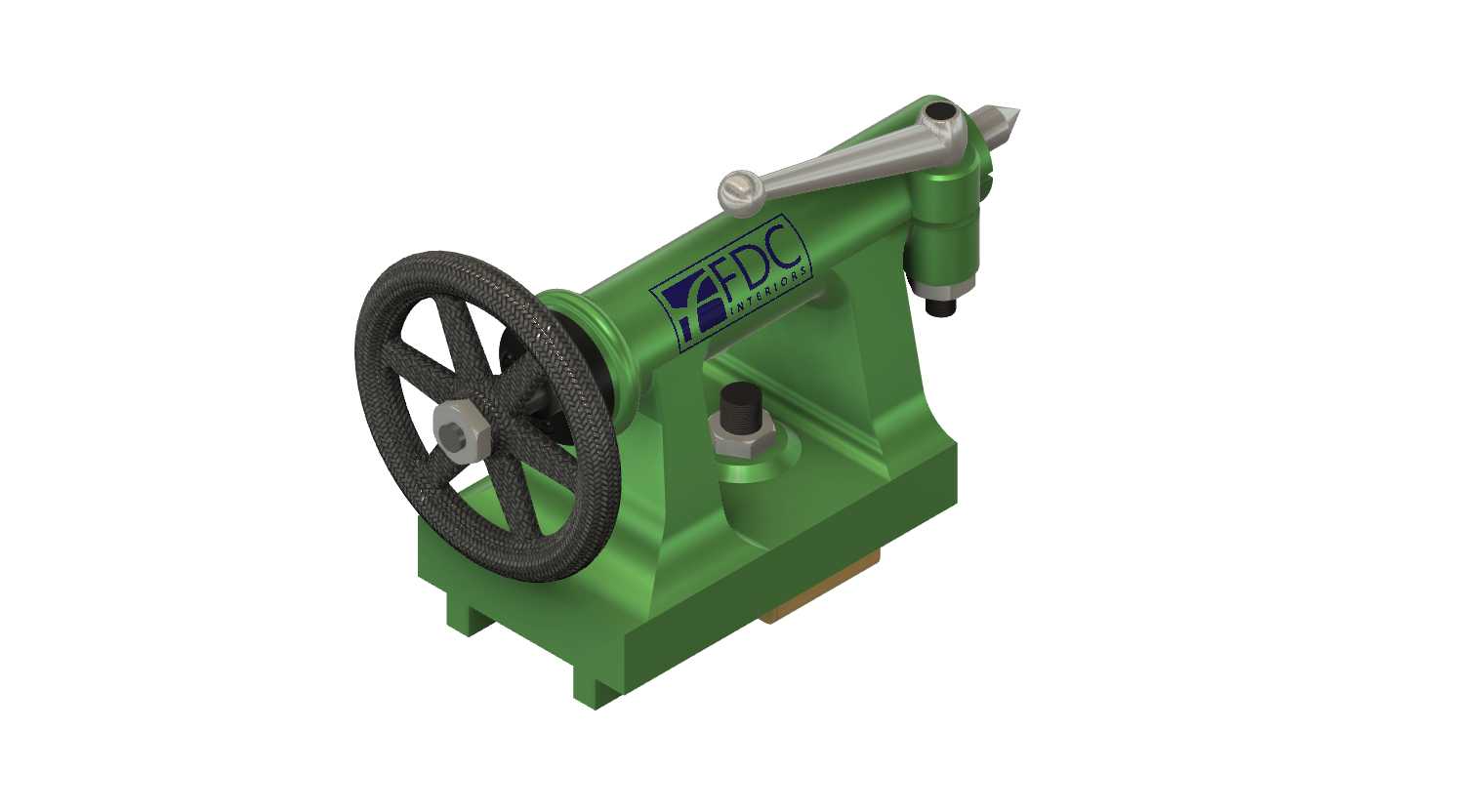

车床配套手动进给尾座装配结构

这款尾座是卧式车床核心配套功能部件，主要应用于普通卧式车床、小型台式车床的轴类、盘类零件加工场景，在长轴类工件车削作业中承担工件端部顶紧支撑的核心作用，抵消切削过程中工件受到的径向切削力，避免工件因悬臂过长出现颤振、弯曲变形，保障加工过程的同轴度与尺寸精度，也可搭配钻头、铰刀等孔加工刀具完成轴件端面的中心孔钻削、铰孔加工工序。

从功能特性来看，该尾座采用手动操作逻辑，侧面配置大直径辐条式手轮，操作人员可通过转动手轮带动内部套筒沿轴向进给，手轮轮缘做了防滑纹理处理，转动时施力顺畅无打滑，进给行程控制精度可达0.02mm每格刻度，能够适配不同长度工件的顶紧需求；顶部设置锁紧手柄，当套筒进给至合适顶紧位置后，扳下手柄即可完成套筒位置锁止，避免切削过程中套筒出现轴向窜动，保障顶紧力稳定；前端可根据加工需求更换不同规格的固定顶尖、回转顶尖，适配不同转速、不同载荷的加工工况，底座部分设置有与车床床身导轨匹配的安装滑槽，可沿床身导轨轴向滑动调整整体位置，调整到位后通过底部压紧机构完成位置固定，适配不同长度规格的工件装夹需求。

设计思路上，整体采用箱型铸铁基座结构，基座内部做了加强筋布局设计，既保证整体结构刚性，又能合理控制部件自重，降低床身承载负荷；套筒与基座之间采用精密间隙配合，表面做淬火磨削处理，耐磨性能优异，长期使用后进给精度保持性好；顶紧力传递路径沿套筒轴向直线分布，无额外力矩损耗，顶紧过程中顶尖与工件中心孔接触受力均匀，不会出现偏载磨损顶尖的情况。外形尺寸方面，该尾座整体安装基准面与车床导轨面贴合度高，底座宽度适配常规小型卧式车床的导轨间距，安装时无需额外改造床身结构，套筒最大伸出长度可覆盖常规小规格车床的尾座行程需求，整体高度与同规格车床主轴中心高匹配，安装后顶尖中心与主轴中心同轴度误差可控制在0.01mm以内，能够满足常规精密零件的加工装夹要求，日常维护时仅需定期向套筒配合面加注润滑油即可，维护操作简便，适合小型机械加工车间、五金加工作坊的日常生产使用。
