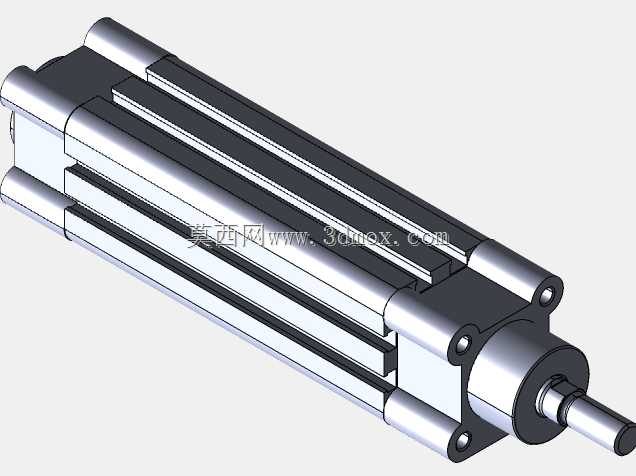

佩马克ISOM32x80标准气动气缸结构

这款气动气缸是气动系统中最常见的直线执行元件，广泛应用在自动化装配生产线、包装机械输送工位、工装夹具夹紧机构、电子元器件分拣设备、轻工机械进给单元等场景中，能够将压缩空气的压力能转化为平稳的直线往复机械能，为各类需要直线推压、顶升、移位、夹紧的作业动作提供可靠动力输出。在实际生产场景里，这类气缸常搭配电磁阀、节流阀、磁性开关共同组成气动驱动回路，可实现行程端点的位置检测、运行速度的无级调节，适配不同节拍的生产作业需求，相比液压驱动元件它具备动作响应快、介质清洁无泄漏、维护成本低的优势，在无防爆要求的常规工业生产环境中适配性极强。从功能特性来看，这款气缸为标准ISO规格的紧凑型拉杆式气缸，缸径32mm、行程80mm，额定工作压力覆盖常规气动系统的0.1-1.0MPa区间，输出推力随供气压力线性变化，可满足多数轻载到中载的直线驱动需求；缸体采用硬质阳极氧化铝合金型材，搭配耐磨导向环与丁腈橡胶密封件，能够在长期往复运行中保持稳定的密封性能与导向精度，避免活塞杆出现偏磨、漏气等问题，前后端盖采用内六角拉杆锁紧结构，拆装维护便捷，端盖上预留的标准安装孔位可支持法兰安装、脚座安装、耳轴安装等多种固定方式，适配不同设备的安装空间需求。在设计思路上，这款气缸严格遵循ISO标准气缸的安装尺寸规范，确保同规格产品具备完全互换性，无需修改设备安装位即可直接替换；缸筒外壁设计的集成传感安装槽可直接嵌入磁性开关，无需额外加装安装支架，大幅缩减现场安装调试的工作量；活塞杆表面做了镀硬铬处理，表面粗糙度控制在合理区间，既降低密封件的磨损速率，也能在多尘、轻度潮湿的车间环境中保持较好的防锈能力；内部缓冲结构可在活塞运行到行程端点前实现气缓冲，降低活塞撞击端盖产生的噪音与振动，延长气缸整体使用寿命。从安装边界来看，这款气缸的外形轮廓规整，缸体截面为标准方形，安装时需预留足够的活塞杆伸出空间，同时在缸体两侧预留磁性开关的布线空间，进气口为标准内螺纹接口，可直接搭配常规气动快插接头连接气管，安装固定时需保证气缸轴线与负载运动方向同轴，避免侧向力长期作用导致活塞杆弯曲、密封件偏磨失效。
