双工位高速双面表面处理设备结构

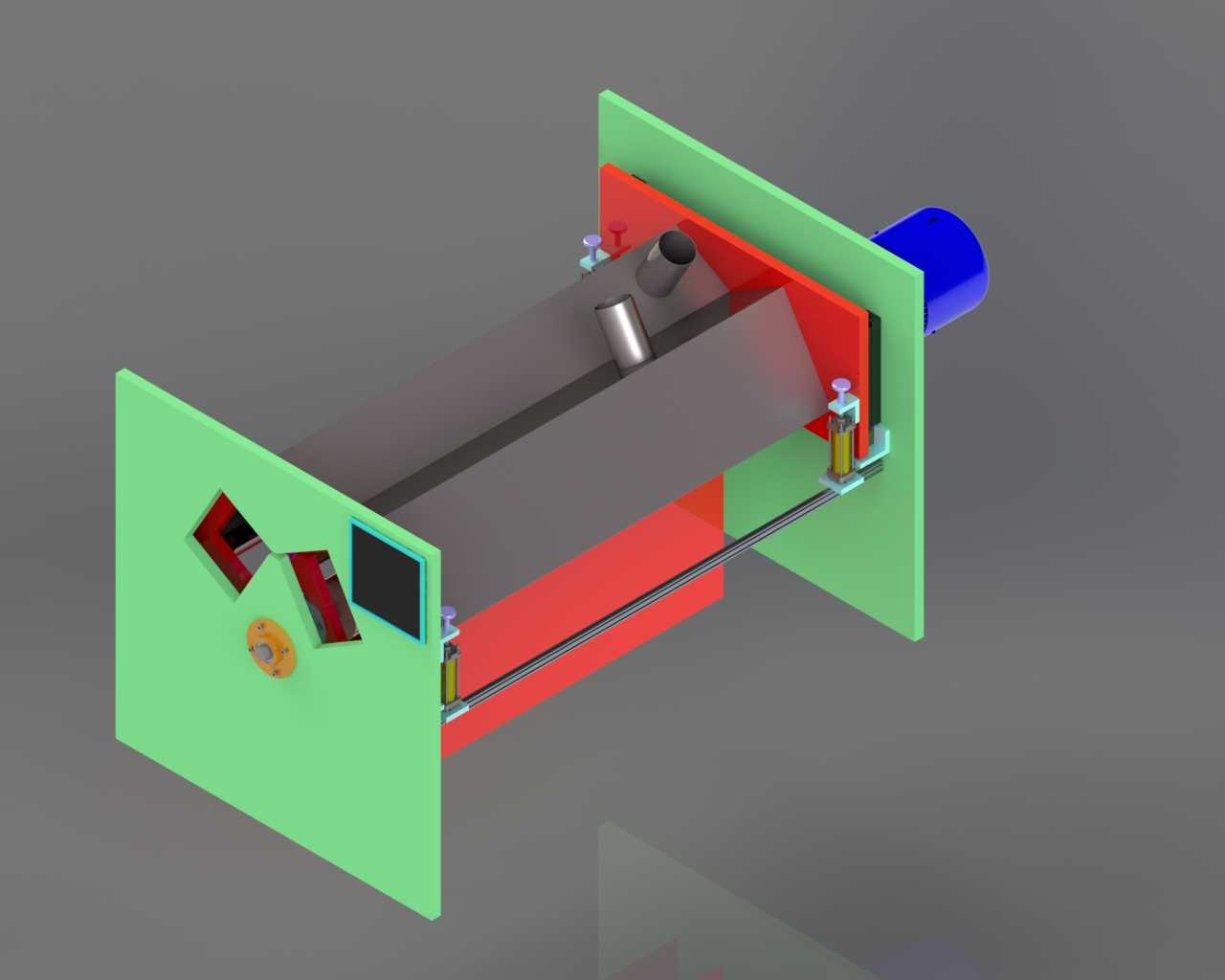

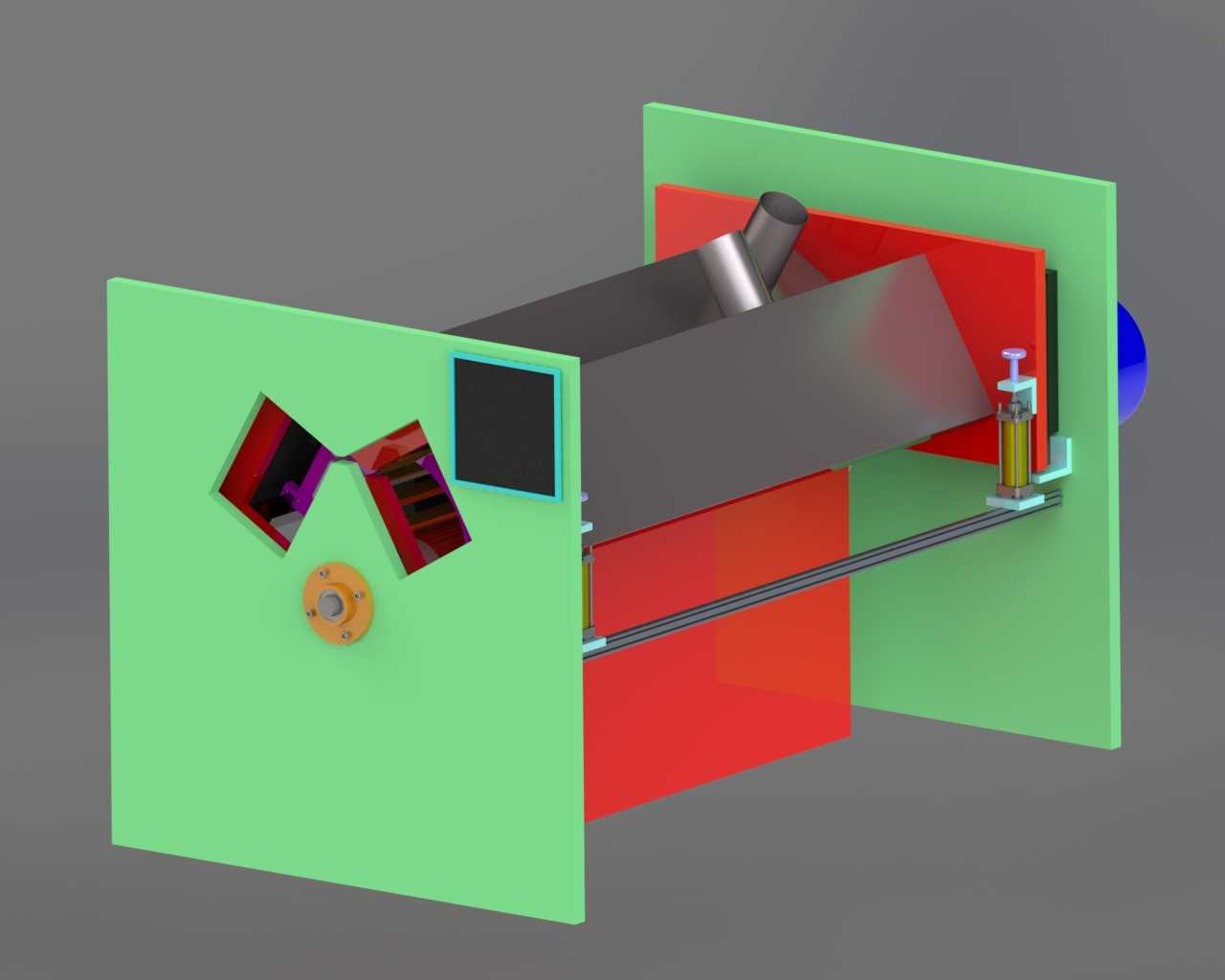

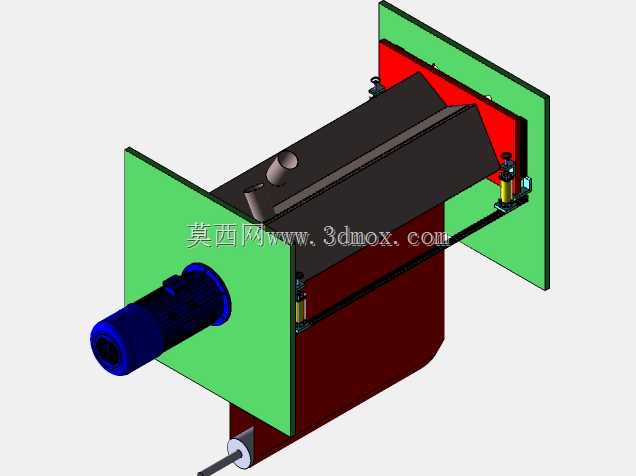

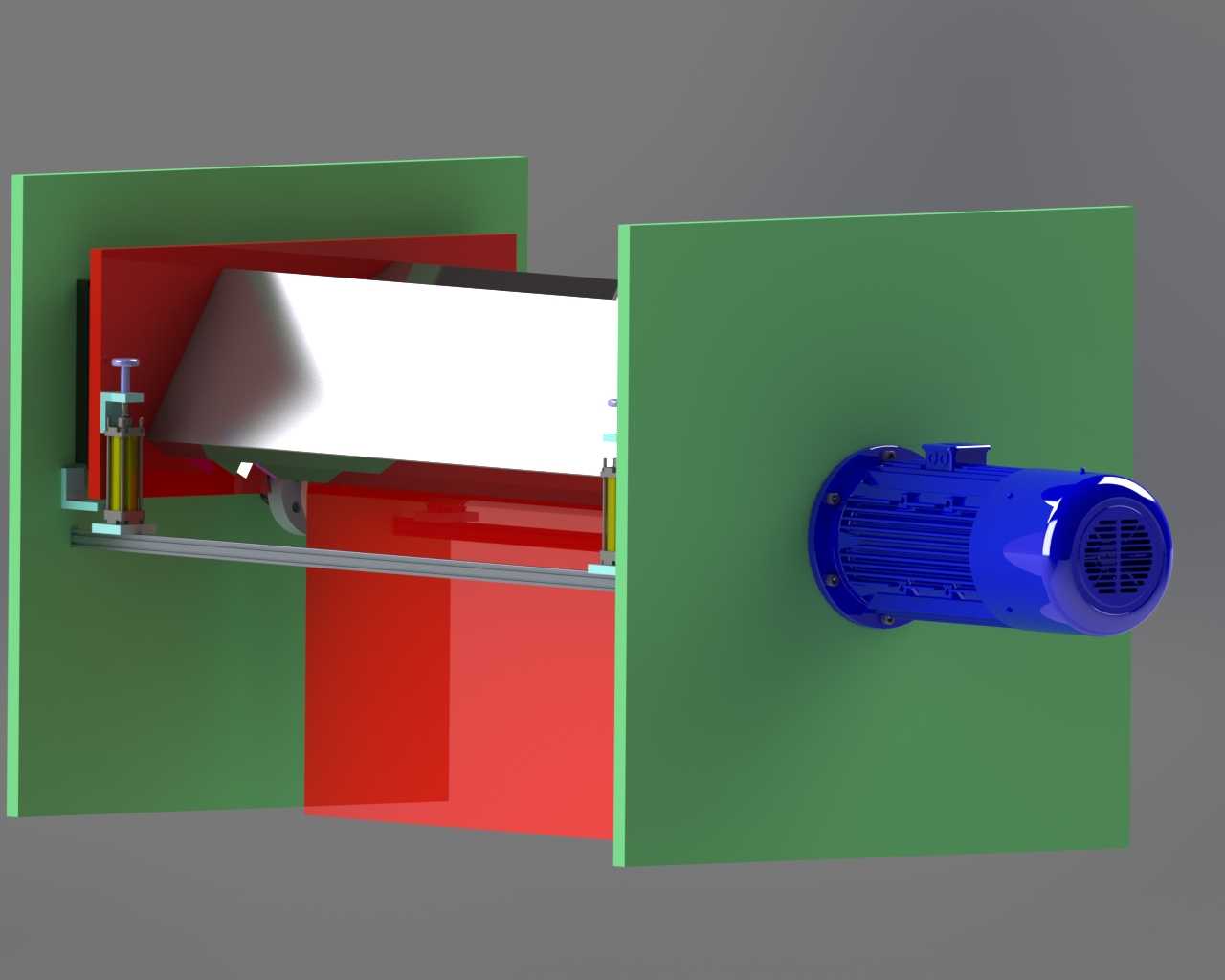

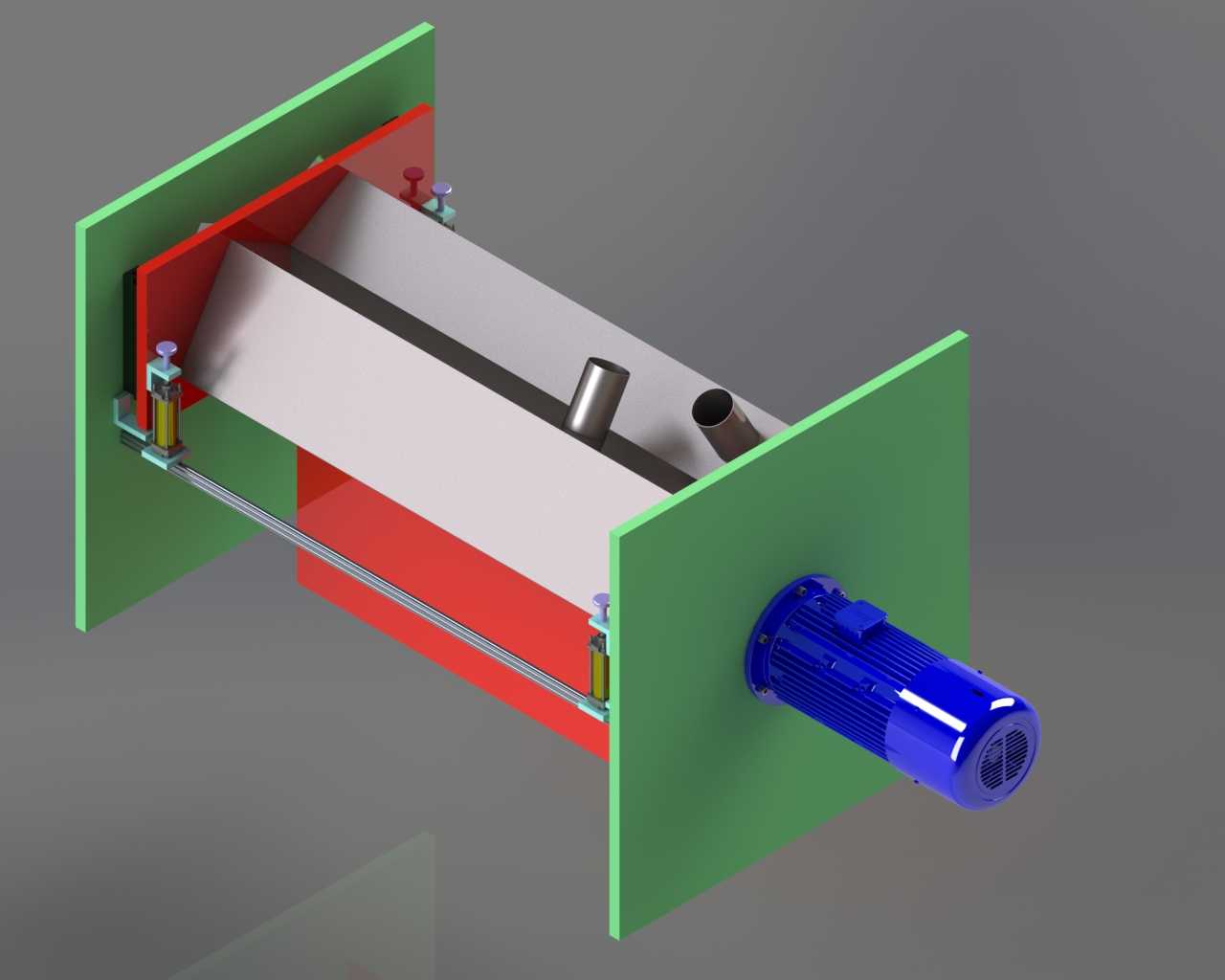

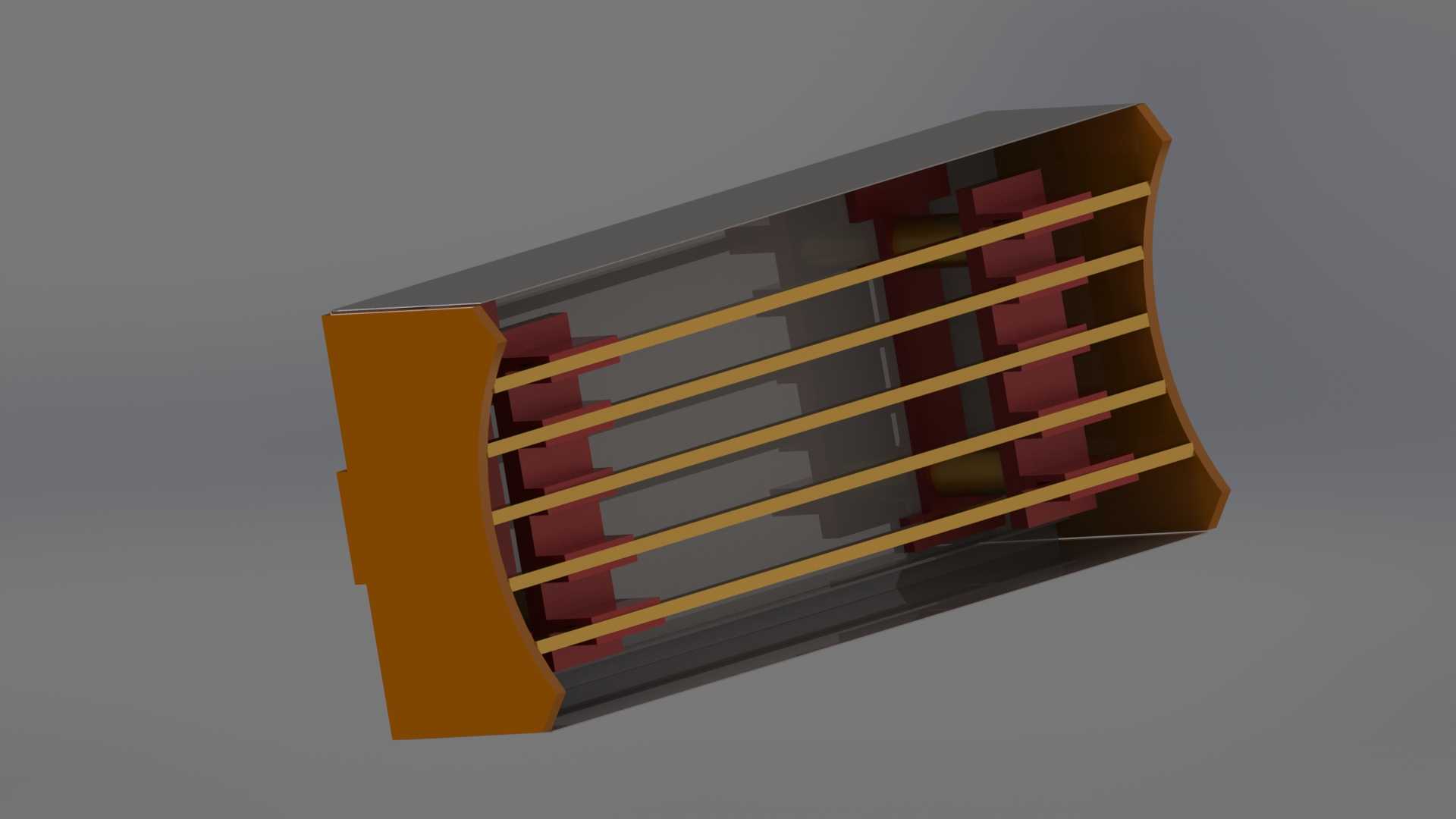

这款双面表面处理设备主要面向印刷、精密钣金、电子元器件制造等行业的工件表面精加工场景，可适配薄型板材、印刷基材、小型金属结构件的连续化表面处理需求，解决传统单工位处理设备效率低、翻面定位误差大、工件表面处理均匀性差的行业痛点，能够在连续生产线上实现工件正反两面的同步处理作业，大幅缩减工序流转的等待时间，降低人工翻面带来的操作风险与定位偏差。设备采用对称双墨盒腔体结构设计，两个独立的处理腔体分别对应工件的上下两个待处理面，腔体内部预留了处理介质的输送通道与导流结构，可根据工艺需求适配喷涂、打磨、钝化、清洁等不同的表面处理工艺模块，处理介质通过顶部的接入管路进入腔体内部，经过导流结构均匀覆盖在工件表面，避免局部处理过度或遗漏的问题。设备的主体支撑结构采用两侧立式安装板设计，两块平行的立式安装板作为整个设备的承载基准，所有功能组件均固定在两侧安装板之间，安装板上预留了观察窗与调节机构安装位，既可以实时观察内部处理工况，也能通过侧边的调节组件调整处理腔体与工件输送面的间距，适配不同厚度规格的工件处理需求。设备的工件输送通道采用水平贯穿式设计，工件从一侧进料口进入设备后，沿着水平导向结构匀速通过两个处理腔体之间的作业区域，无需额外的翻面机构即可完成双面同步处理，输送通道的宽度与腔体的作业宽度匹配，可覆盖常规幅面的板材类工件处理需求，两侧安装板的外侧预留了驱动组件、传动组件的安装接口，可直接对接生产线的输送系统，无需额外定制转接结构。在设计思路上，这款设备优先考虑了高速连续作业的稳定性，整体结构采用模块化拆分设计，处理腔体、支撑结构、调节机构、输送导向组件均可独立拆装，便于后期的维护保养与易损件更换，腔体与安装板之间采用密封连接结构，避免处理介质泄漏污染生产环境，侧边的调节机构采用丝杆传动结构，可实现腔体位置的精准微调，保证处理间隙的一致性，进而保障工件表面处理效果的均匀性。设备的安装边界充分考虑了生产线的集成需求，整体外形采用方正的箱式结构，底部预留了与生产线机架对接的安装孔位，外部没有突出的尖锐结构，可直接嵌入现有连续生产线的工位中，不需要对原有生产线进行大规模改造，设备的进料口与出料口高度匹配常规生产线的输送面高度，可实现工件的无阻碍流转，适配高速生产节拍下的连续作业要求，能够有效提升整条生产线的表面处理工序效率，降低人工操作的劳动强度，减少工序间的工件周转损耗。
