工业用电晕式表面处理设备结构设计

　　在软包装印刷、薄膜涂布、塑胶件粘接等工业生产场景中，材料表面达因值不足导致的油墨附着差、涂层脱粘、粘接失效是长期困扰产线的共性问题，电晕式表面处理设备正是针对这类需求设计的核心工艺装备，通过高压放电产生的等离子体轰击材料表面，打断高分子链段引入极性基团，在不损伤基材本体性能的前提下快速提升表面张力，满足后续印刷、涂覆、复合工序的工艺要求。

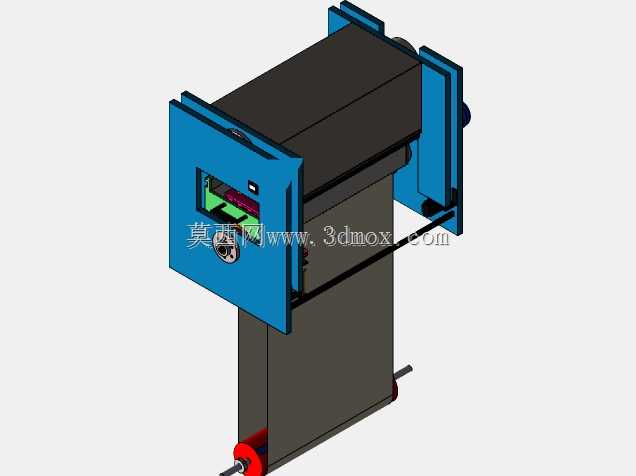

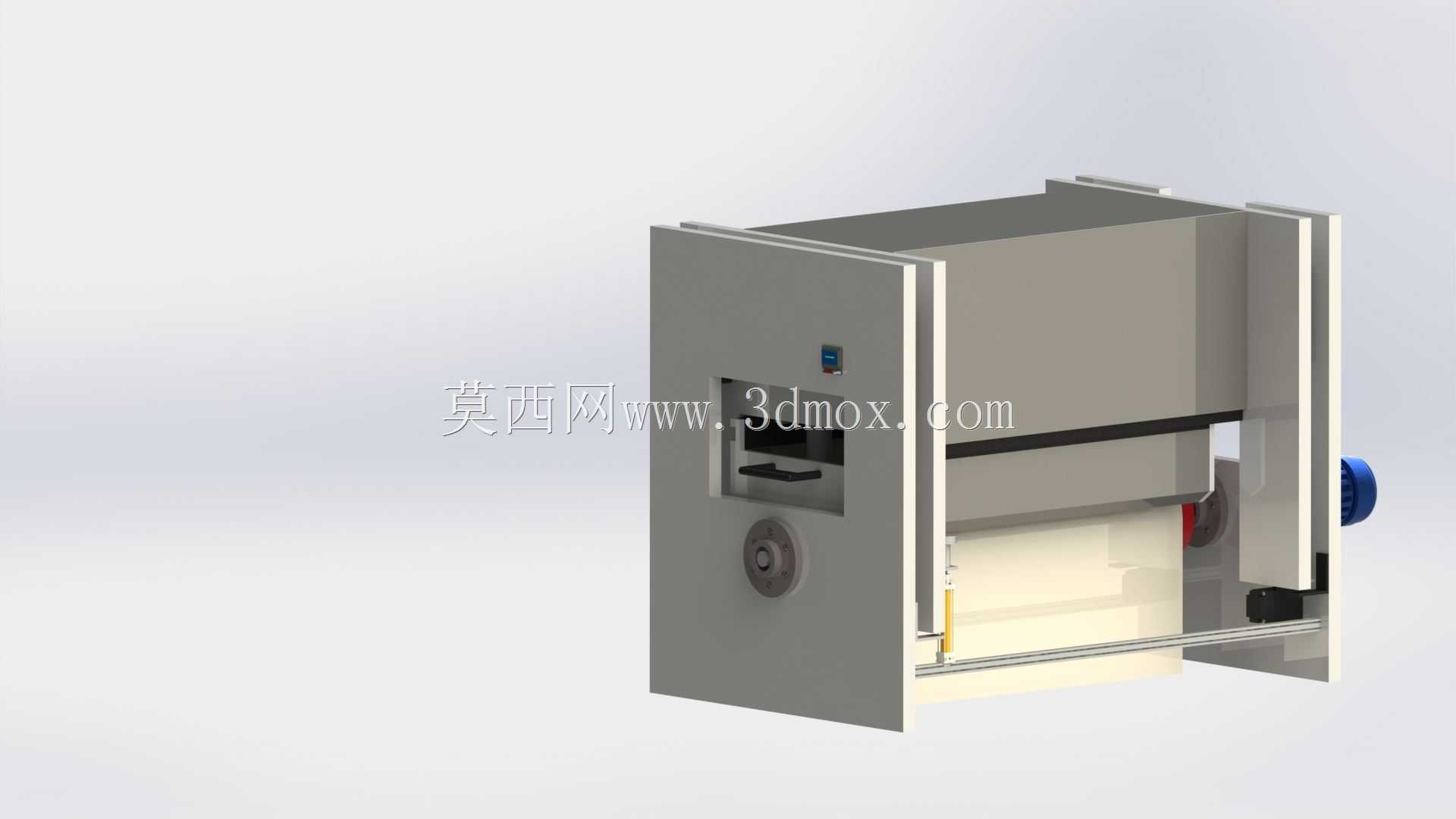

　　从结构布局来看，这款设备采用立式封闭腔体设计，整体框架采用冷轧钢板折弯焊接成型，外部做喷塑防锈处理，既满足工业车间的防磕碰、防腐蚀使用要求，也能将高压放电区域完全封闭在腔体内部，避免放电电弧外露带来的安全隐患，同时减少臭氧向车间环境的无组织扩散。设备的进料与出料口设置在腔体下部，采用水平走料的穿料路径，可直接对接现有产线的导辊组，不需要对原有生产线做大规模改造，适配幅宽在600mm以内的片材、薄膜类工件的连续处理需求，安装时只需要预留设备本体长宽高800mm700mm1200mm的落地空间，同时在设备侧方预留300mm的检修操作空间即可，底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，保证走料路径与前后导辊的平行度，避免走料过程中出现跑偏、起皱问题。

　　设备的核心放电组件采用卧式电极排布结构，上电极连接高压发生模块，下电极为包覆硅胶层的从动导辊，电极间隙可通过侧方的手轮做0-5mm范围的无级调节，针对不同厚度、不同材质的工件，比如0.02mm的PE薄膜、2mm的PP片材，都可以通过调整电极间隙匹配最佳的放电强度，避免间隙过小击穿薄型基材，或是间隙过大导致处理强度不足达不到工艺要求。电极组件的侧方设置了绝缘防护结构，所有高压连接部位都采用耐高温绝缘陶瓷做隔离，避免长期运行过程中积尘、受潮引发的高压爬电问题，提升设备在高湿车间环境下的运行稳定性。

　　走料路径上设置了多根硬质阳极氧化铝导辊，导辊内部采用深沟球轴承支撑，转动阻力小，不会对薄型软质材料产生拉扯变形，导辊的平行度公差控制在0.1mm/m以内，保证走料过程中材料受力均匀，不会出现局部张力过大导致的拉伸变形。设备的操作控制模块集成在腔体左侧的面板上，设置了电源开关、功率调节旋钮、运行状态指示灯，功率调节范围覆盖1-10kW，可根据生产线的走料速度实时调整放电功率，当产线速度提升时同步提高输出功率，保证不同线速度下材料表面的处理效果均匀一致，处理后的材料表面达因值可稳定达到38dyn以上，满足大多数印刷、粘接工艺的表面张力要求。

　　腔体内部还设置了排风接口，可外接车间的排风系统，将电晕放电过程中产生的臭氧及时排出，避免臭氧在腔体内部积聚腐蚀金属部件，同时改善车间操作环境。设备的动力部分仅包含电极升降、导辊转动的辅助结构，主走料动力由前后生产线的牵引机构提供，不需要额外配置独立的驱动电机，既降低了设备的制造成本，也能更好地匹配产线的同步运行速度，避免不同驱动源之间的速度差导致的材料拉扯问题。

　　从设计合理性角度来看，这款设备将高压发生模块集成在设备上部的独立腔体内，与下部的处理区域做物理隔离，避免处理区域的臭氧、潮气侵入高压模块引发电路故障，高压模块与电极之间采用高压硅胶线连接，连接部位做密封绝缘处理，可长期在工业环境下稳定运行。设备的侧门设置了安全联锁开关，当设备运行过程中打开侧门时，高压电源会立即切断输出，避免操作人员误触高压电极发生安全事故，符合工业设备的安全设计规范。

　　在实际产线适配中，这款设备既可以配套在印刷机、涂布机、复合机的进料端做在线连续处理，也可以单独配置放卷、收卷机构做独立的离线处理工序，针对小批量、多品种的塑胶片材、薄膜材料做表面预处理，解决不同材质材料表面附着力不足的工艺问题。设备的整体结构没有复杂的传动机构，日常维护只需要定期清洁电极表面的积尘、检查硅胶辊的表面磨损情况、清理排风管道的积尘即可，维护难度低，适合中小规模加工企业的产线升级配套使用。
