医疗行业用旋转式压片生产设备结构

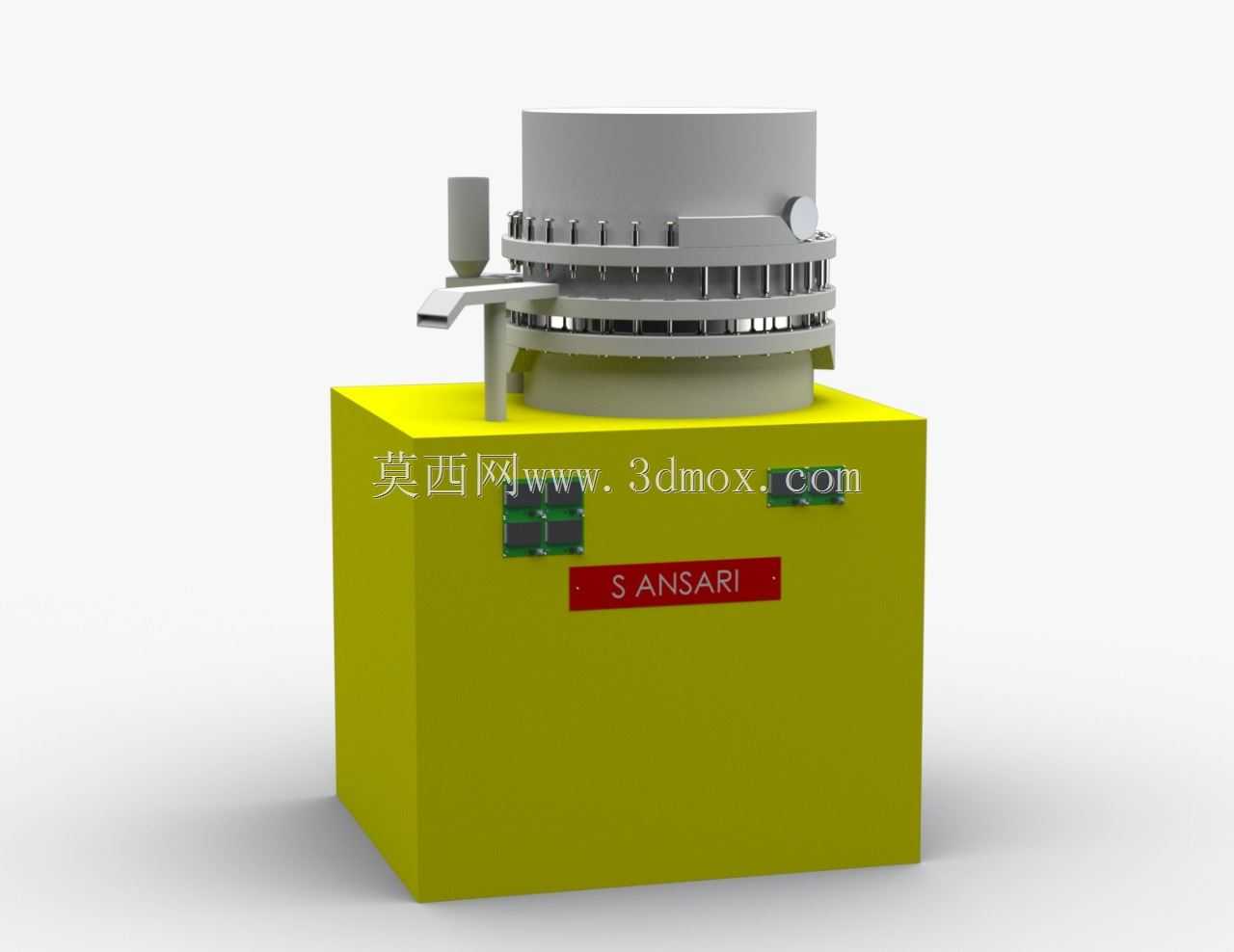

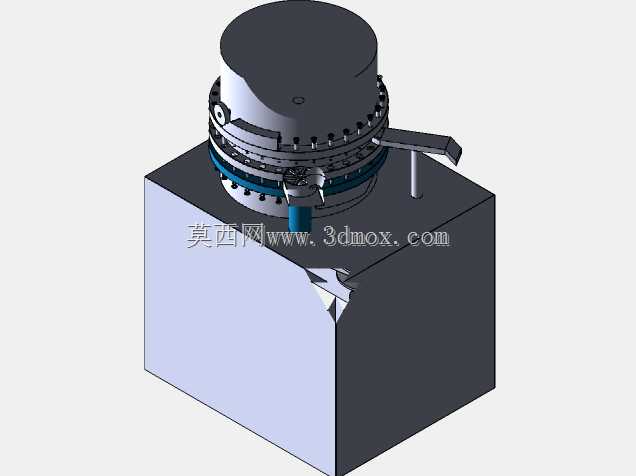

　　这款旋转式压片结构，核心服务于医疗制药领域的规模化片剂生产场景，在口服药片、药用泡腾片、保健含片等产品的批量压制工序中承担核心成型功能，可满足连续化生产车间的高负荷运转需求。设备整体采用立式分层布局，下部为集成动力与传动组件的箱式基座，上部为多工位旋转压制工作转盘，整体安装边界规整，基座采用立方体焊接框架结构，可直接固定于车间混凝土地面或钢制设备平台，无需额外定制复杂安装支架，基座侧面预留有电气接线与检修开口，日常维护时无需拆解上部工作组件即可完成传动部件的润滑与检修作业。上部压制转盘采用多冲模圆周排布设计，工位沿转盘周向均匀分布，可连续完成填料、定量、压制、出片的全工序循环，相较于单冲压片结构，生产效率可提升数倍，

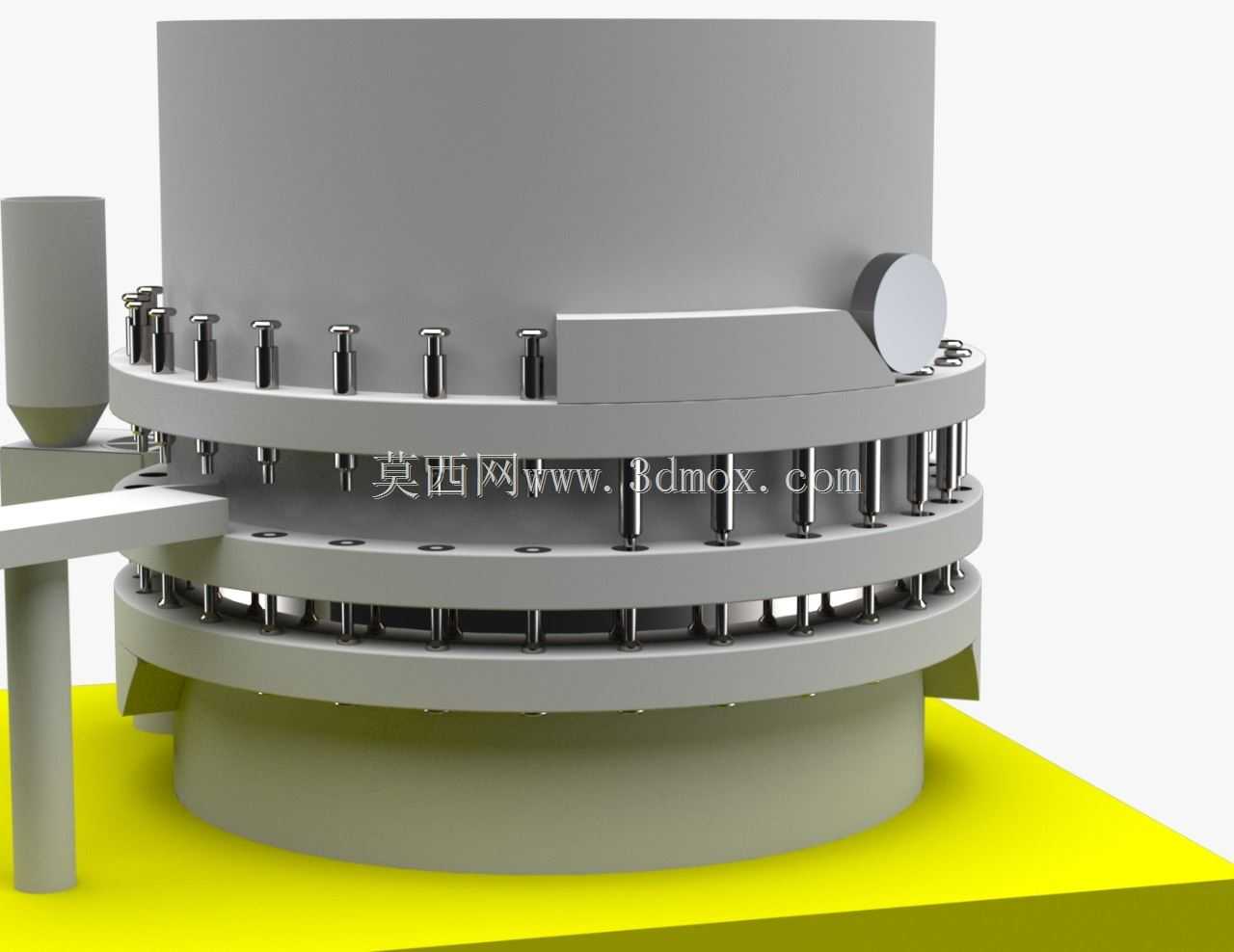

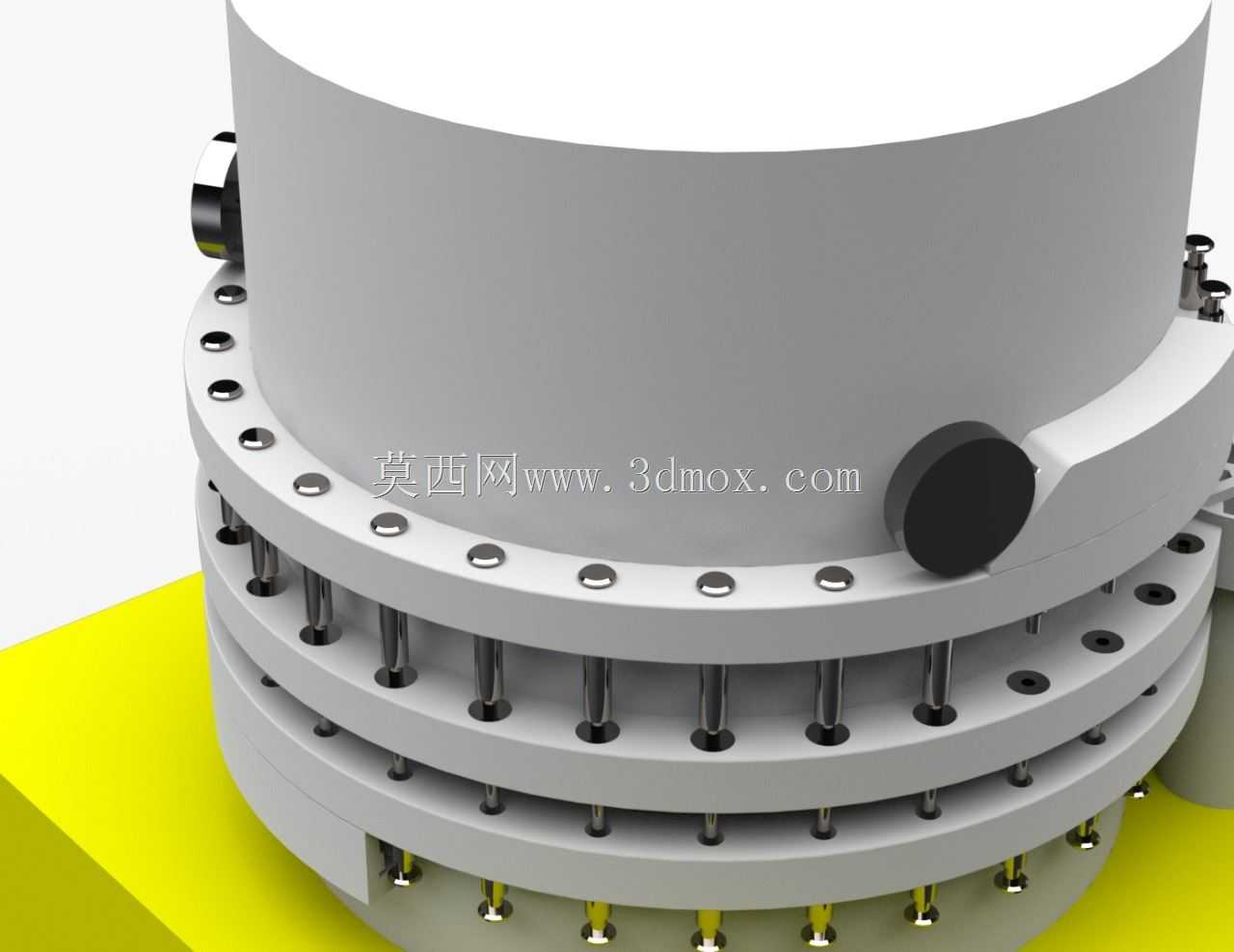

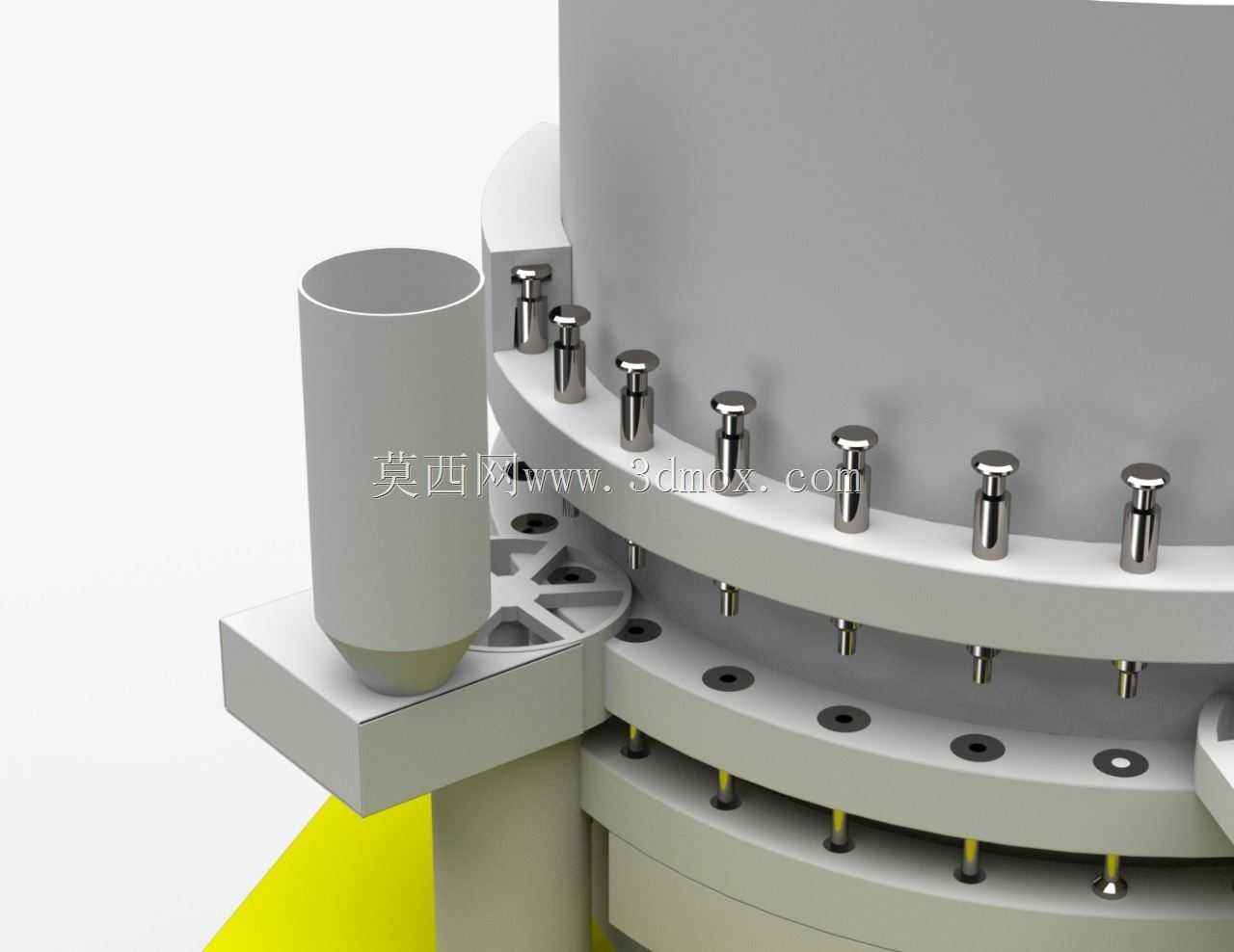

　　适配大批量连续生产的节拍要求。压片压力调节机构设置于转盘侧部，可根据不同物料的成型特性调整压制力大小，适配不同配方、不同厚度片剂的生产需求，调节过程无需拆解转盘护罩，通过侧部的调节手轮即可完成参数微调，操作便捷性经过实际生产场景验证。出片导槽设置于转盘侧下方，压制完成的片剂可沿导槽顺滑滑落至接料工位，导槽采用倾斜式无死角设计，避免片剂卡滞、积料的问题，同时导槽与转盘的衔接处做了圆弧过渡处理，减少片剂出片过程中的磕碰破损，保障成品外观完整性。设备上部的料斗采用小角度锥底设计，可保障物料均匀填充至各模孔内，避免物料架桥导致的填料不均、片重差异过大的问题，料斗与转盘填料工位的衔接处设置有定量刮料组件，可精准控制每个模孔的填料量，

　　保障单片重量误差控制在工艺允许范围内。从设计思路来看，这款结构优先考虑了生产场景的连续运转可靠性，传动组件全部内置在封闭基座内，可避免生产过程中药粉、粉尘进入传动部件造成的磨损，延长设备维护周期；上部工作区域的护罩采用快拆式结构，更换不同规格冲模时可快速拆卸护罩完成模具更换，适配多品种片剂的柔性生产需求。设备的动力输入组件布置在基座内部下部位置，降低整体设备重心，提升高速运转时的稳定性，减少振动对压片精度的影响，基座底部预留有地脚螺栓安装孔，可根据车间地面条件选择膨胀螺栓固定或减震垫安装两种方式，适配不同生产车间的安装条件。在实际生产适配中，这款压片结构可对接前端的制粒、总混工序，后端可直接连接片剂筛粉、包衣、包装生产线，

　　实现全流程连续化生产，设备的出料高度可根据后续生产线的接料高度做小幅调整，无需额外增设提升转序设备。冲模的配合精度按照制药装备的行业要求设计，模孔与冲杆的配合间隙控制在合理范围内，既避免漏粉造成的物料损耗，也防止冲杆卡滞影响设备正常运转，转盘的旋转驱动采用分度精度较高的传动结构，保障每个工位在填料、压制、出片位置的定位精度，避免错位造成的模具损坏。设备的电气控制元件安装在基座正面的电控仓内，仓门采用密封式设计，可阻挡粉尘进入电控区域，降低电气故障的发生概率，操作按钮集中布置在仓门面板上，操作人员可在设备正面完成启停、速度调节、急停等全部操作，无需绕设备走动，符合人机工程学设计要求。
