大载荷起重吊钩三维结构设计

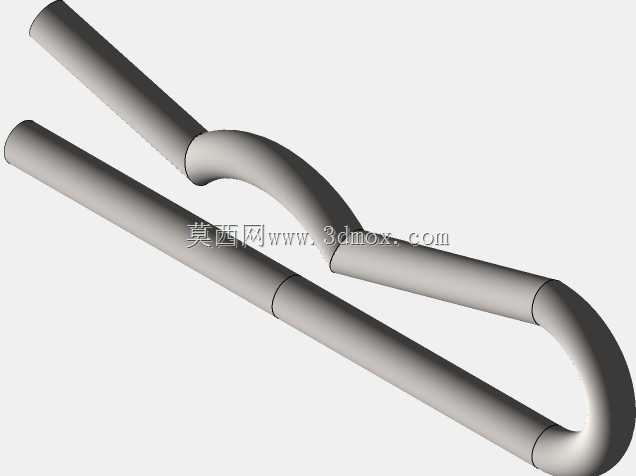

在港口集装箱装卸、重型设备厂区转运、大型钢结构吊装、船舶修造物料吊运等重载作业场景中，起重吊钩是起重设备直接承接吊重载荷的核心执行部件，其结构可靠性直接决定吊装作业的安全边界与作业效率，一旦出现结构失效将引发极为严重的生产安全事故，因此该部件的设计始终围绕重载承载、防脱安全、安装适配、长期耐疲劳等核心需求展开。这款大载荷起重吊钩采用钩身与连接支座分体铰接的结构设计，钩身选用符合重载起重标准的高强度合金结构钢构型，整体钩身采用平滑过渡的大曲率弧形钩腔，钩腔内部做圆弧倒角处理，避免吊索、吊环在承载时出现应力集中切割索具的问题，钩尖位置做向上收窄的防脱结构，配合顶部铰接支座上加装的弹簧式防脱挡销，能够在吊装作业时自动封闭钩腔开口，杜绝吊索在起升、变幅、回转过程中从钩腔滑出的风险。连接支座采用双耳叉式结构，通过横向销轴与钩身实现铰接连接，铰接位置预留充足的转动间隙，允许钩身在承载时随吊重重心自动调整偏转角度，避免钩身承受额外的侧向弯矩，销轴端部加装防松卡销，防止作业过程中销轴窜动脱出。从安装边界来看，该吊钩的双耳支座顶部预留标准起重吊具连接销孔，可直接匹配通用起重机的起升滑轮组吊梁、起重横梁的连接接口，无需额外制作过渡转接件，整体安装尺寸适配市面主流大吨位桥式起重机、门式起重机、流动式起重机的吊具挂载要求，钩身的开口尺寸、钩腔深度经过匹配设计，可兼容对应吨位的卸扣、钢丝绳吊索、吊装带等常用吊具的挂载需求。设计过程中针对钩身危险截面做了应力优化，将钩身直段与弯曲段的过渡区域做加厚处理，通过有限元仿真反复校核额定载荷下的应力分布，确保最大应力值远低于材料的屈服强度，同时兼顾长期交变载荷下的疲劳寿命，能够支撑超过ISO标准规定的40英尺集装箱额定重量的大负载作业，在频繁重载吊装的工况下也能保持稳定的结构性能，铰接位置的接触面做耐磨处理，减少长期转动带来的磨损量，延长部件的整体使用寿命，防脱挡销采用扭簧自动复位结构，挂载吊具时只需轻抬挡销即可放入吊索，松开后挡销自动回弹锁闭钩口，操作便捷不会额外增加吊装作业的操作步骤。
