大吨位桥式起重设备结构设计方案

这款大吨位桥式起重设备主要面向室内重型物料搬运场景，广泛应用于重型机械制造车间、冶金加工厂房、大型仓储库区、重型装备组装工位等需要跨区域吊运重载物料的作业环境，能够在固定跨度的厂房上空完成沿车间长度方向的纵向移动、沿主梁方向的横向移动以及垂直方向的起升落料动作，实现作业覆盖范围内任意点位的重型物料转运、设备吊装、工件移位等作业需求，有效解决地面转运设备无法覆盖高空作业区域、大吨位物料跨工位转运难度大的痛点，大幅降低重型物料的转运人力成本，提升车间内重型作业的流转效率。

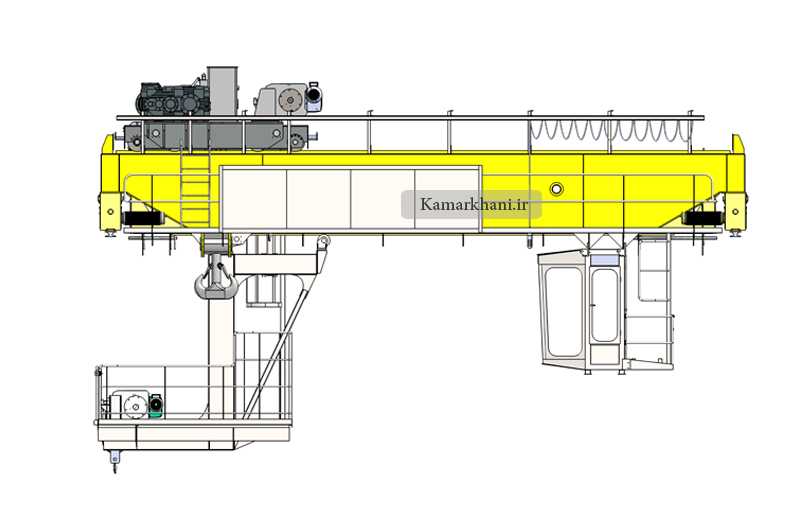

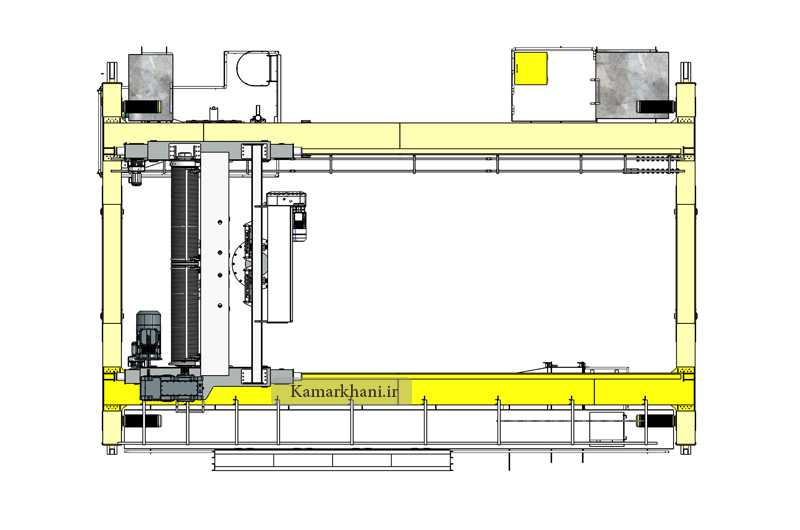

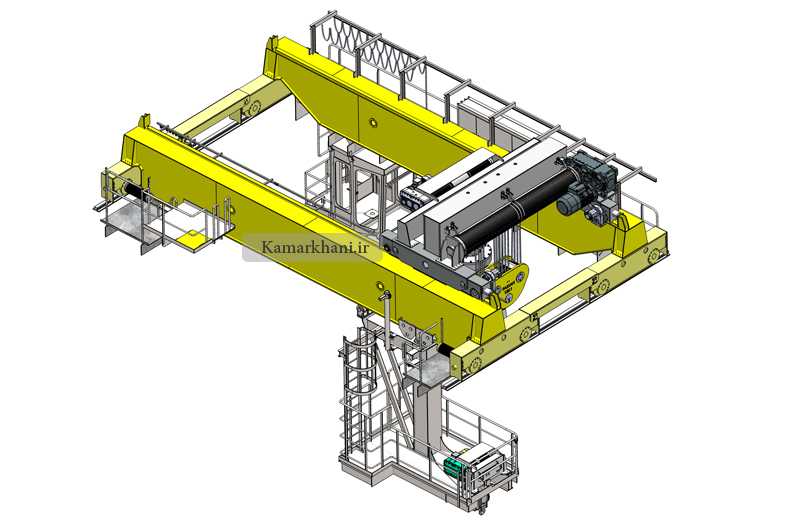

设备整体采用双梁高架桥式布局，主体由两根平行布置的纵向主梁、两端的端梁行走机构、可沿主梁横向移动的起重小车、配套的起升卷扬机构、电气控制组件以及安全防护结构组成。主梁采用箱型梁结构设计，在保证整体结构刚度与抗扭性能的同时，合理控制主梁自重，避免大跨度下主梁出现过度下挠变形，保障重载作业时的结构稳定性；端梁位置配置行走轮组与驱动机构，能够沿厂房两侧铺设的轨道实现平稳纵向移动，行走轮组配套导向与缓冲结构，避免行走过程中出现卡轨、脱轨风险，两端设置行程限位缓冲件，在移动至轨道端部时能够实现柔性缓冲止停。

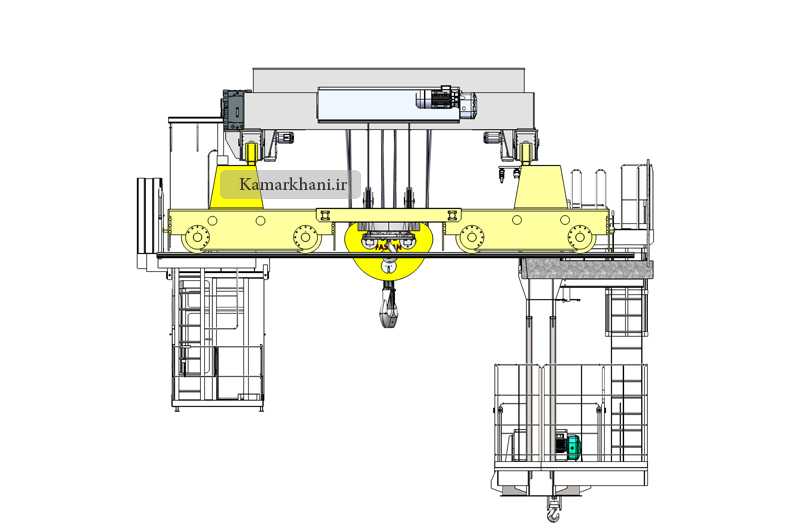

起重小车集成了起升卷扬机构、小车行走机构与电气控制模块，起升机构采用大倍率滑轮组配置，配合重载卷筒与制动组件，能够稳定承载额定吨位的重载载荷，起升过程中配备多重制动保护，避免载荷出现溜钩下坠风险；小车行走机构能够沿主梁上的专用轨道实现横向移动，与端梁的纵向移动配合，实现作业覆盖范围内的全点位到达。设计过程中充分考虑了设备的安装边界条件，整体结构的跨度尺寸适配常规重型厂房的立柱间距，设备整体高度预留足够的厂房顶部安全间隙，小车的横向行程覆盖主梁的有效作业长度，起升高度满足车间内从地面到主梁下方的最大吊运高度需求，同时在各运动机构的行程末端都预留了安全缓冲距离，避免机构运行到极限位置时出现硬碰撞。

设备的走线与电气组件采用沿主梁布置的拖链与滑线结构，避免线缆在设备移动过程中出现拉扯、磨损问题，整体结构的检修通道与平台设置在主梁侧方，方便后期对行走机构、起升机构进行日常维护与检修，各外露传动部件都配置了对应的安全防护罩，避免作业过程中杂物卷入传动结构，保障设备长期运行的可靠性与作业安全性。
