五吨级壁挂式悬臂起重吊运设备结构

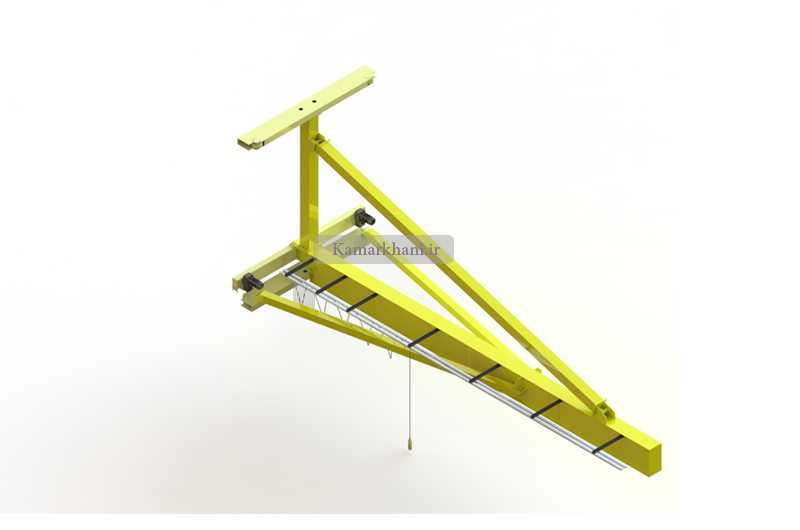

这款壁式起重设备主要面向厂房内部受限空间的物料转运场景，常见于机加工车间工件上下料、仓储区域重型货物的定点存取、装配工位的部件移位等作业环节，能够在不占用地面通行空间的前提下，覆盖固定扇形作业区域内的起重需求，适配车间内立柱、承重墙旁的固定点位安装，相比地面行走式起重设备，无需铺设地面轨道，不会对车间内的物流通道、人员通行路线造成遮挡，尤其适合跨度不大但工位固定、吊运频次较高的生产场景。设备整体采用三角桁架式悬臂结构，上部通过壁挂支座与建筑墙体或承重立柱刚性连接，斜向支撑臂与水平悬臂形成稳定的三角受力体系，能够在额定五吨载荷下保持结构刚性，避免悬臂末端下挠量超出作业允许范围，水平悬臂上配套可沿臂长方向滑移的起重葫芦挂点，葫芦沿悬臂的移动覆盖臂长范围内的水平点位，配合悬臂自身绕壁挂支座的水平回转动作，可实现覆盖半径内任意点位的重物起吊、落位作业，无需额外调整设备安装位置。设计过程中优先考虑安装边界的适配性，壁挂支座的连接点位采用多组高强度螺栓排布，适配常规工业厂房混凝土承重柱、钢结构立柱的安装面尺寸，安装时无需对原有建筑结构做大规模改造，仅需在承重结构上预设对应螺栓孔位即可完成固定；水平悬臂的长度经过受力优化，在满足五吨额定起重量的前提下控制臂架自重，避免对壁挂连接点造成过大的附加弯矩，斜撑的连接点位经过受力仿真校核，将悬臂受载产生的弯矩转化为斜撑的轴向压力，降低臂架主体的弯曲应力，提升整体结构的疲劳寿命。设备的外形尺寸适配常规车间的层高与立柱间距，悬臂下沿距离地面的作业高度预留足够的吊物空间，能够满足常规机加工件、装配部件的垂直起吊高度需求，回转部位采用耐磨轴套配合限位结构，可根据车间实际作业范围设置回转角度限位，避免悬臂回转过程中碰撞周边设备或建筑结构，臂架表面采用醒目的工业黄色涂装，符合起重作业设备的安全标识要求，作业时能够给周边人员提供清晰的视觉警示。
