带侧边安装座的梳齿式定位固定构件

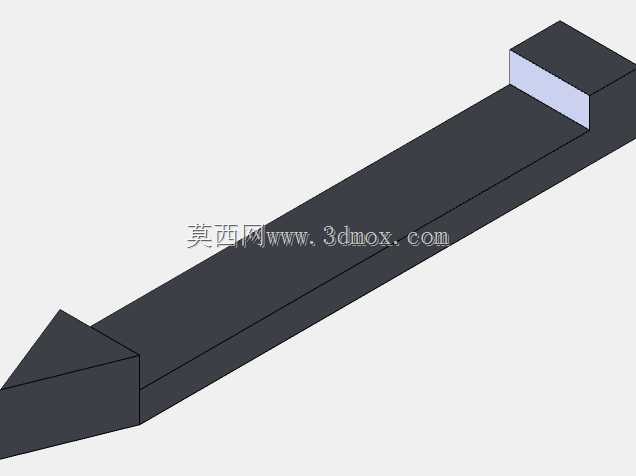

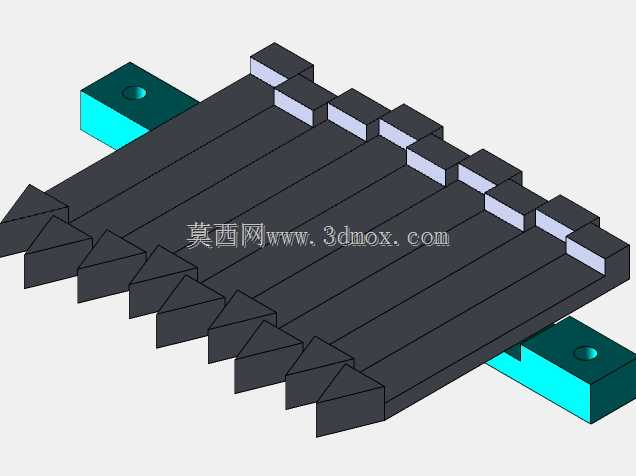

该款梳齿式定位固定构件主要应用于自动化生产线的物料承载定位、工装夹具的工件承托限位场景，在电子元器件组装流水线、小型五金件加工工位中，可作为载具的核心定位结构使用，能够对片状、条状待加工工件实现有序排布与精准卡位，避免工件在输送、加工过程中出现偏移、错位问题，保障加工工序的定位精度。构件主体采用等间距排布的长条梳齿结构，每根梳齿的端部设计有三角导向坡面，在工件放置过程中可起到自动导正作用，无需额外对位即可让工件顺滑滑入卡位槽内，相邻梳齿之间的间距经过精准核算，可适配对应厚度的条状工件，卡位后工件的横向、纵向自由度均被有效限制，不会在工位移动、加工受力时出现窜动。构件两侧对称设置有带安装孔的凸台式安装座，安装座突出于主体梳齿平面，安装孔为沉孔设计，可使用内六角螺栓将整个构件固定在工装底板或者输送载具上，沉孔结构能够让螺栓头部完全没入安装座平面内，不会突出表面干涉工件的取放动作，两侧对称的安装点位可保障构件固定后的受力均匀性，长期承受工件放置的冲击力也不会出现松动变形。设计过程中充分考虑了工件取放的操作便利性，梳齿的高度设置兼顾了卡位稳定性与取件空间，既能够保证工件卡入后不会因设备振动脱出，也预留了足够的手指或者机械手取件空间，不会出现卡位过深导致取件困难的问题。主体梳齿的平面度公差控制在合理范围内，可保证放置在上面的工件保持水平状态，适配点胶、焊接、检测等对工件平面度有要求的加工工序。安装边界方面，构件整体为扁平矩形结构，两侧安装座的外边缘间距为整体最大宽度，安装时只需在底板对应位置加工对应间距的螺纹孔即可完成装配，无需额外设计复杂的适配结构，可直接替换同类型的老旧固定构件，降低产线工装的改造成本。构件的边角位置均做了小倒角处理，没有尖锐的毛刺棱角，可避免操作人员取放工件时被划伤，也能减少工件与构件接触时的磕碰损伤，尤其适合对表面质量要求较高的精密工件加工场景使用。
