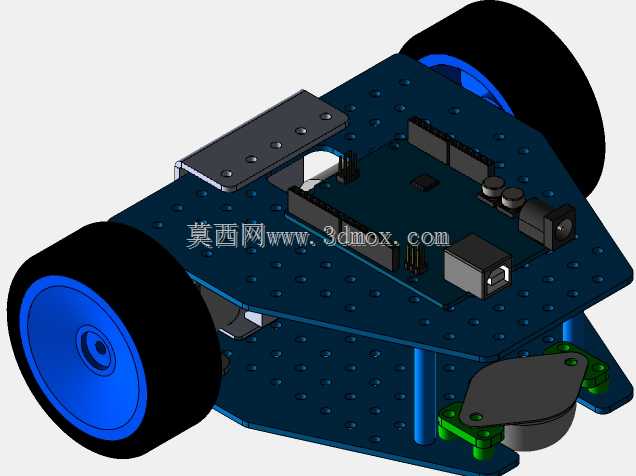

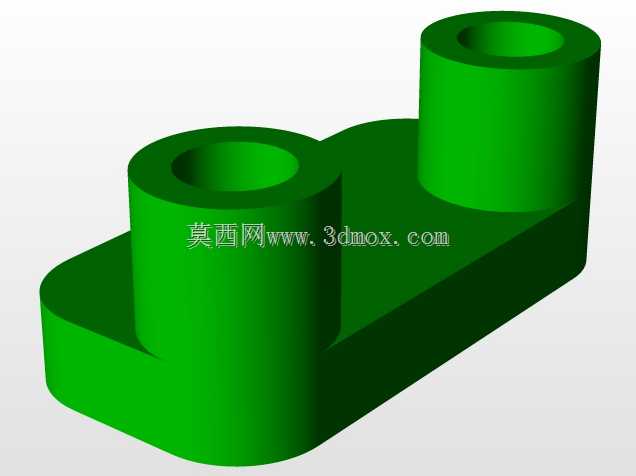

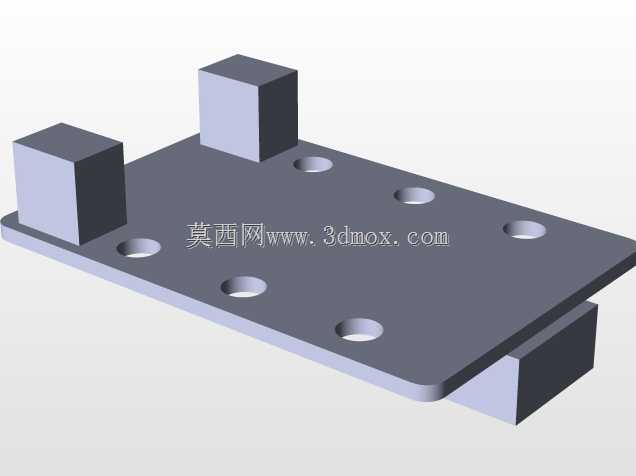

差速驱动双层板智能移动小车底盘结构

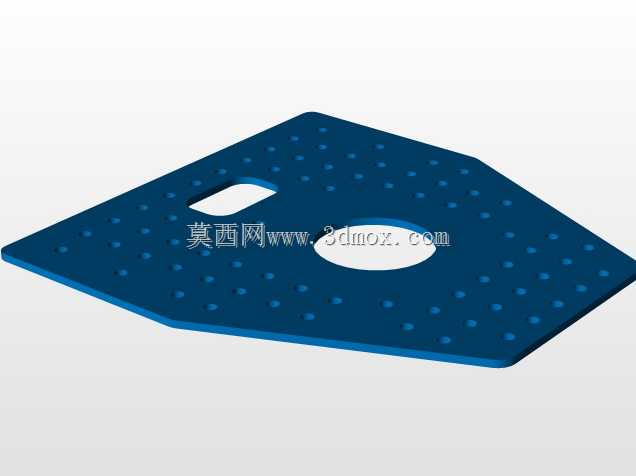

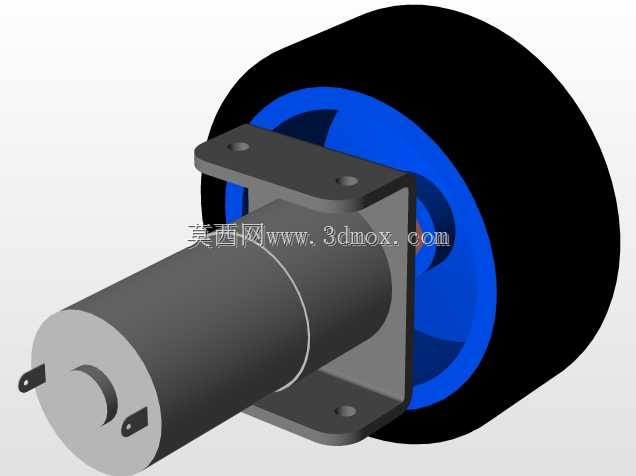

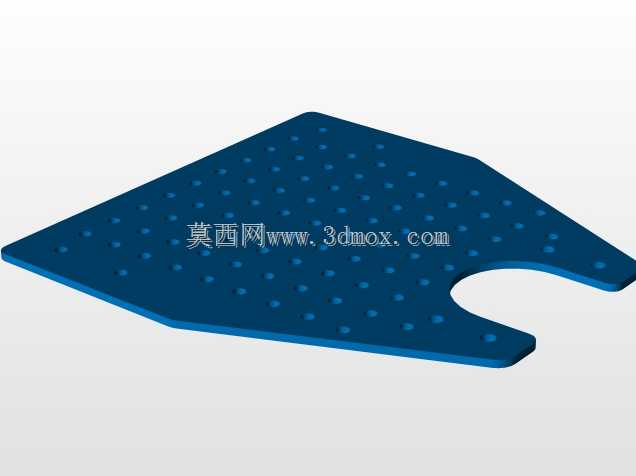

这款差速驱动移动底盘主要面向教学实验、小型巡检、室内物料转运场景设计，可作为各类小型智能移动设备的承载基座，适配高校机器人课程实训、创客项目开发、轻型仓储小件搬运等实际使用需求。底盘采用双层多孔安装板结构，上下层板通过铜柱实现刚性连接，板身密布的标准安装孔位可兼容多种主控板、驱动模块、传感器组件的固定需求，无需额外打孔即可完成不同功能模块的快速拆装，适配不同项目的改装需求。行走部分采用双主动轮加单从动万向轮的三点支撑布局，两个大直径主动轮分别由独立动力单元驱动，通过两侧轮速差实现前进、后退、原地转向、弧线行驶等动作，转向灵活度高，可在狭窄通道内完成小半径转向动作；前端布置的万向从动轮负责辅助支撑，抵消底盘运行过程中的倾覆力矩，保证静止与运动状态下的结构稳定性。上层安装板预留了多组不同规格的固定位，可直接搭载常见的开源主控板、电机驱动板、电源模块，板上的镂空区域可用于走线，避免线束在运动过程中与轮组发生干涉；下层板与轮组、动力单元直接连接，承担主要承载功能，两层板之间的预留空间可容纳电池、接线端子等部件，充分利用垂直方向的安装空间，压缩整体外形尺寸。设计过程中重点考虑了安装边界的兼容性，主动轮的轮距、万向轮的安装位置均经过匹配校核，保证轮组与安装板之间留有足够的运动间隙，避免转向过程中轮体与板件发生剐蹭；驱动轮采用橡胶外圈加硬质轮毂的结构，橡胶外圈可提供足够的地面附着力，硬质轮毂保证轮体的转动精度，同时轮毂的安装接口可适配常见的直流减速电机输出轴，降低动力部件的选型难度。底盘整体重心控制在较低位置，配合三点支撑的布局，在加装配重模块后可承载一定重量的功能组件，运行过程中不易发生侧翻；板件的孔位采用等间距排布设计，可兼容不同尺寸的传感器支架安装，比如红外避障传感器、灰度巡线模块、视觉摄像头等组件都可通过标准螺丝直接固定，无需额外制作转接件。在实际装配过程中，动力单元的固定位预留了调整间隙，可小幅调整电机的安装位置，保证传动同轴度，降低轮组转动过程中的卡顿概率；万向轮的安装高度可通过垫片进行微调，保证三个轮组同时接触地面，避免出现单个轮组悬空导致的运行抖动问题。
