组合两用棘轮开口扳手三维设计作品

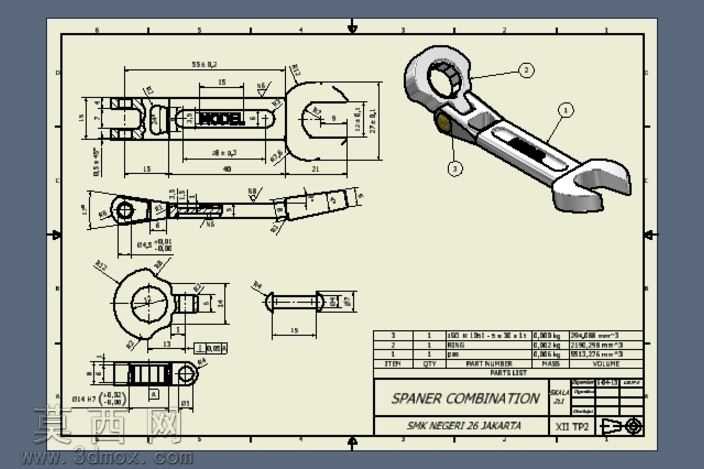

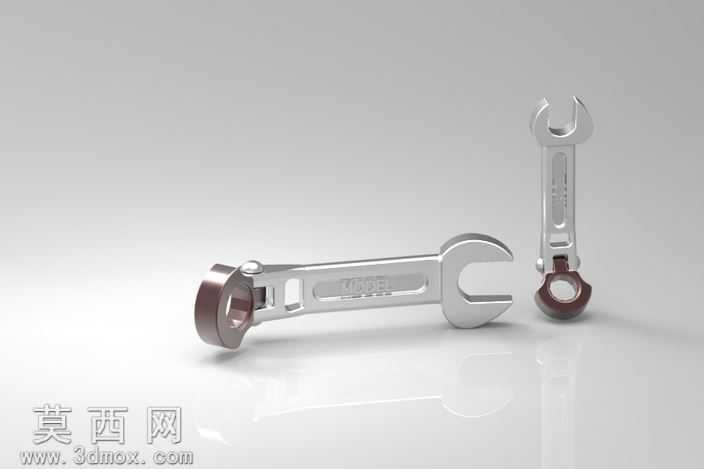

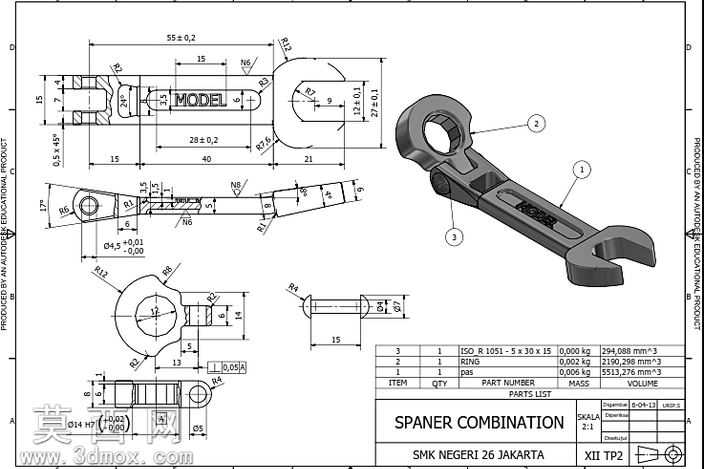

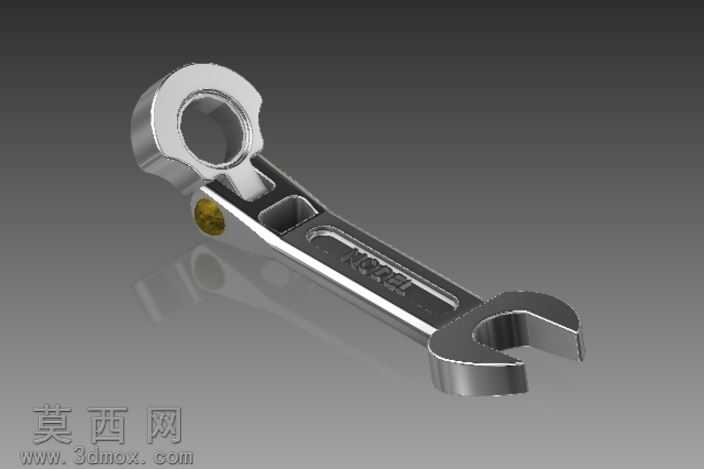

本作品为组合式两用扳手的三维设计成果，建模阶段严格遵循机械制图规范，以工程图纸标注的所有尺寸参数为基准，先完成整体轮廓的草绘搭建，对扳手头部的棘轮梅花结构、开口夹持结构分别进行独立草绘约束，确保各段尺寸公差与图纸标注完全匹配，包括总长、各段轴径、开口宽度、棘轮内孔尺寸、倒角角度等细节参数均精准还原。建模过程中采用参数化设计逻辑，将关键尺寸设置为可调整参数，方便后续根据不同规格需求快速修改衍生型号。结构设计上，该扳手整合了棘轮梅花端与开口端两种功能结构，手柄部分采用符合人体工学的弧度造型，在保证结构强度的前提下做了合理的减重凹槽设计，既降低整体重量，又提升握持时的防滑贴合度；棘轮部位的内部棘爪、卡槽结构做了完整的装配建模，可清晰展示棘轮单向锁止的工作原理，各零件间的装配间隙符合实际五金工具的生产装配公差要求。材质与渲染阶段，整体赋予合金工具钢材质，调整金属粗糙度参数模拟真实扳手的哑光磨砂金属质感，边缘倒角处做了细微的高光处理，还原机加工后的金属边缘效果；棘轮部位的活动零件与主体做了材质区分，通过细微的色泽差异展现装配层次，渲染时采用工业产品展示常用的三点布光，清晰呈现扳手表面的结构线条、凹槽纹理以及各部位的轮廓特征，避免光影过强掩盖结构细节。设计思路围绕实用型手动工具的生产落地需求展开，在还原经典两用扳手结构的基础上，对握持部位的弧度做了优化调整，让手柄受力分布更均匀，减少长时间使用时的手部应力集中；同时完整保留了扳手的所有功能结构，模型可直接用于工程结构验证、产品展示、生产开模参考等场景，各零件拆分清晰，装配关系明确，能够直观展现组合扳手的完整构造与工作逻辑。
