金属壳体类机械安装基座三维结构设计

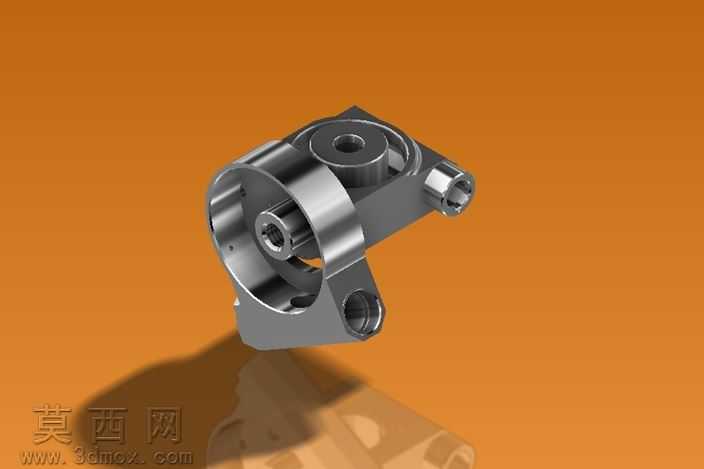

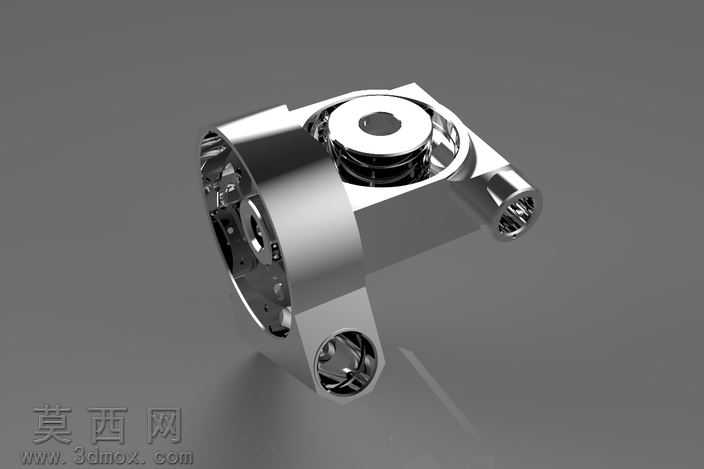

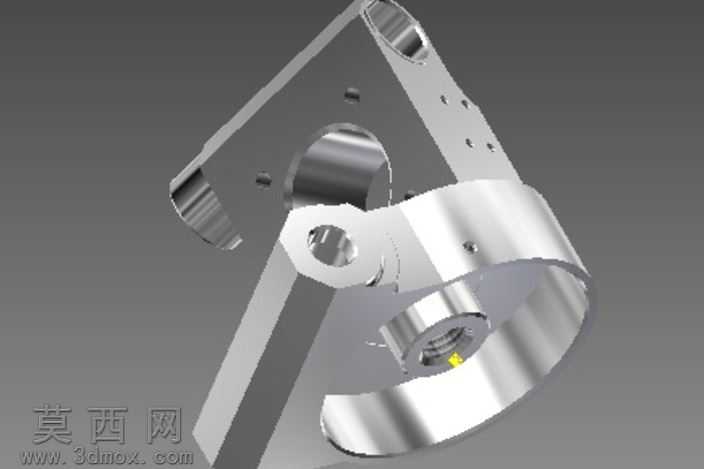

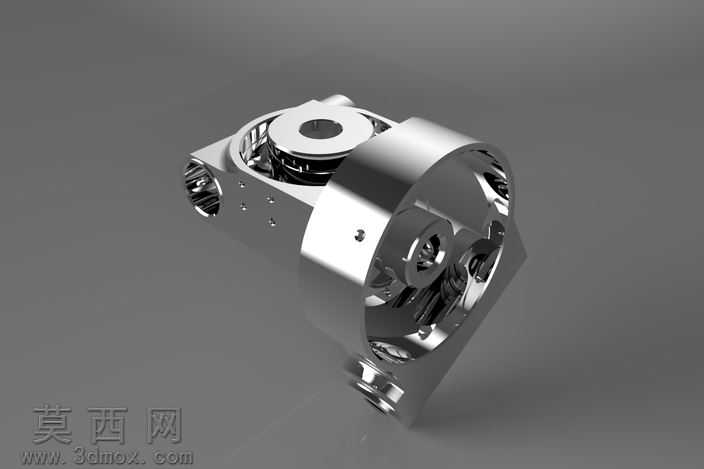

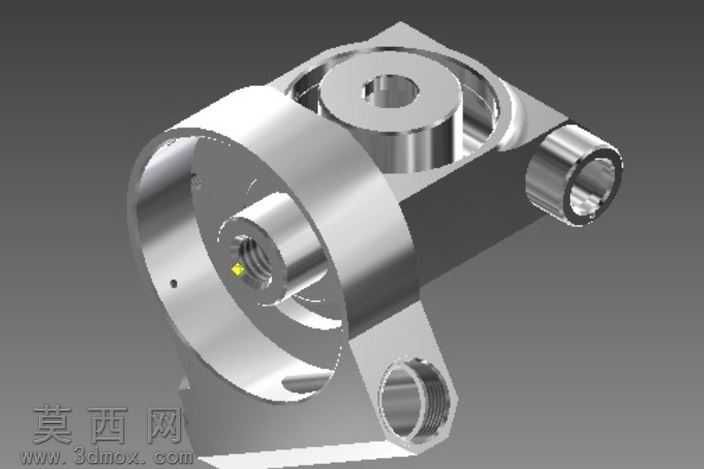

本作品为金属材质的机械安装基座类零件三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零件设计的公差配合与装配逻辑要求，首先通过草图绘制勾勒零件的整体轮廓基准，分别绘制主体安装板、环形轴套、侧向连接凸台三个核心结构的截面轮廓，通过拉伸、切除、旋转、倒角等基础特征命令完成主体结构的搭建，针对零件上的多组安装孔位，采用孔特征命令精准定位，严格按照机械安装的孔位间距、孔径尺寸要求设置参数，保证后续装配环节的适配性。材质渲染阶段选用金属加工件常用的铝合金阳极氧化质感与不锈钢抛光质感做区分，主体安装板部分赋予哑光银灰色金属材质，还原机加工后表面的细微磨砂纹理，环形轴套与连接凸台部分赋予高反光金属材质，模拟精加工后金属表面的镜面反光效果，渲染过程中添加环境光遮蔽效果，清晰呈现零件各结构连接处的阴影层次，突出零件的立体结构关系。结构设计上，主体安装板采用L型弯折结构，保证安装时的结构支撑强度，板面上预留的多组沉头孔用于将基座整体固定在设备机架上，中部的大尺寸环形轴套用于容纳传动类零件的转轴，轴套内壁预留轴承安装位的尺寸余量，侧向伸出的带孔凸台用于安装辅助定位零件或油路、气路连接件，各结构之间采用圆角过渡处理，避免机加工过程中出现应力集中问题，同时减少零件使用过程中的磕碰损伤风险。设计思路围绕零件的实际装配使用场景展开，在保证结构强度满足使用要求的前提下，尽可能优化零件的壁厚分布，去除非受力区域的多余材料，降低零件的整体重量，同时兼顾机加工的工艺可行性，所有特征的拔模角度、圆角半径、孔深尺寸都符合常规金属切削加工的工艺要求，避免出现无法加工的倒扣、薄壁等不合理结构，建模过程中保留完整的参数化特征树，方便后续根据实际装配需求调整各部分尺寸参数，适配不同规格的配套零件安装要求。
