可旋转式精密手动台虎钳结构设计

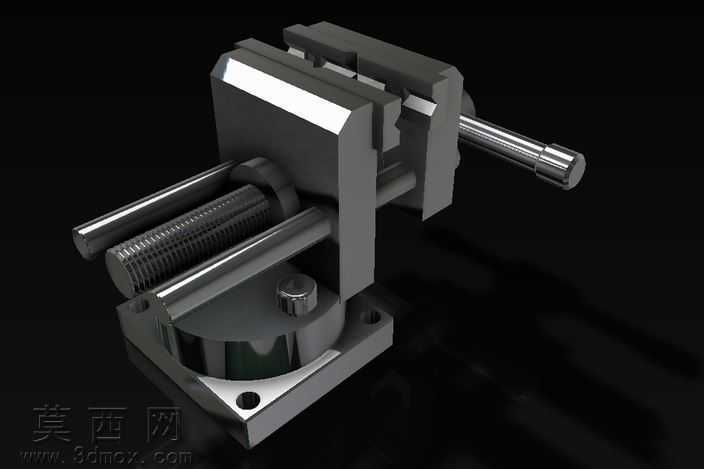

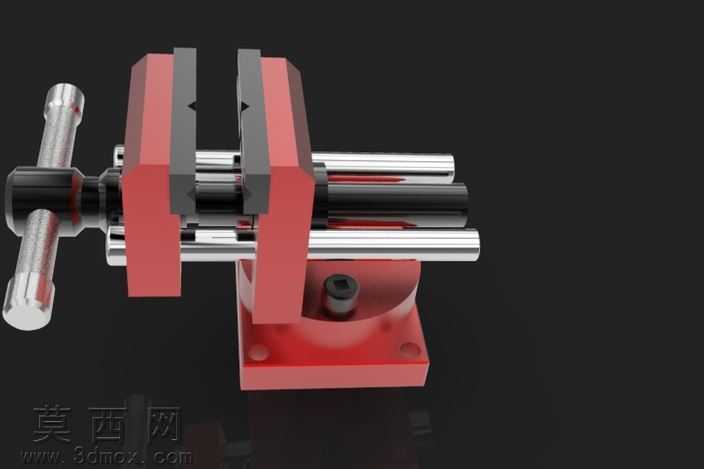

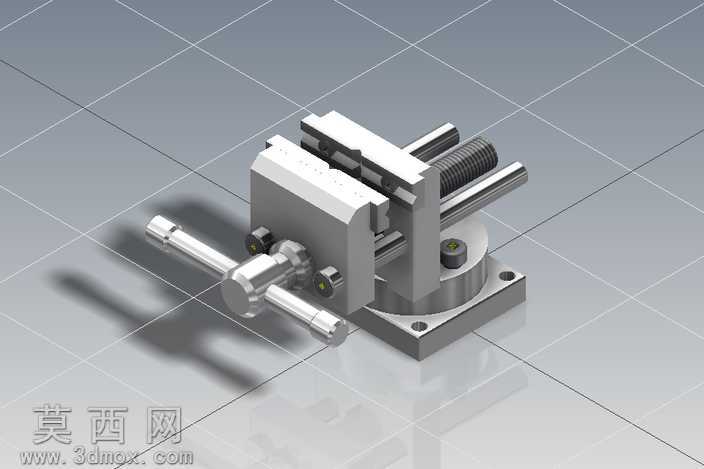

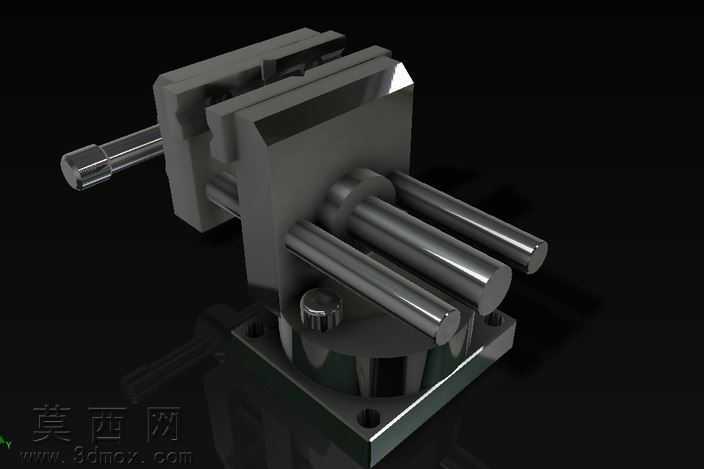

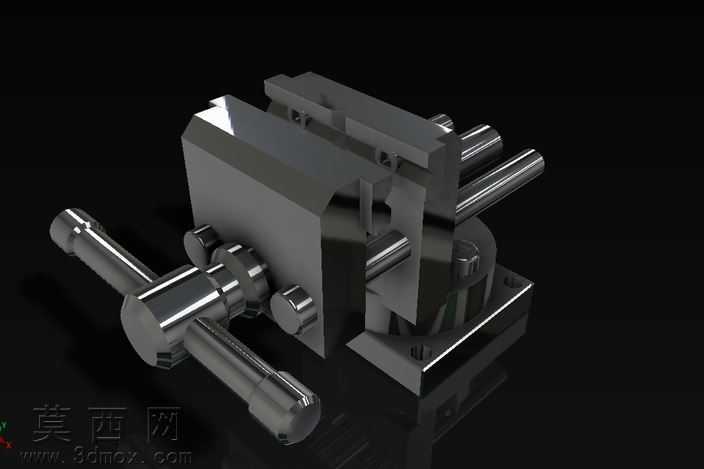

本作品为可旋转式精密手动台虎钳三维建模作品，建模过程中严格遵循机械加工工装夹具的实际生产尺寸规范，对虎钳的每一处结构都进行了精细化还原。整体建模从底座结构开始搭建，首先完成带安装孔的方形固定底座建模，底座预留标准螺栓安装位，可适配不同规格的机床工作台面安装需求，底座上方设置旋转定位结构，可实现钳身360度水平方向旋转调整，搭配侧面的锁紧旋钮结构，可在任意角度完成钳身的位置固定，满足不同角度的工件装夹加工需求。钳身主体部分采用对称式结构设计，固定钳身与活动钳身的夹持面都设计有防滑齿纹结构，建模时对齿纹的间距、深度都做了等比例还原，保证装夹工件时的摩擦力，避免工件加工过程中出现滑移问题。传动部分采用梯形丝杆传动结构，建模时还原了丝杆的梯形螺纹牙型，搭配配套的丝杆螺母结构，保证手动旋转手柄时活动钳身可平稳做直线进给运动，丝杆端部设计有T型转动手柄，手柄表面做了防滑滚花结构的建模处理，符合实际操作时的人机工程学需求，转动过程中不会出现打滑问题。导向部分采用双圆柱光杆导向结构，两根平行导向光杆贯穿活动钳身，两端与固定钳身可靠连接，保证活动钳身进给过程中不会出现偏摆，保证夹持精度。渲染阶段采用金属材质为主的材质方案，底座、钳身、导向杆、丝杆等金属部件分别赋予不同粗糙度的金属材质，铸铁钳身部分采用略带磨砂质感的铸铁材质，丝杆、导向杆、手柄等机加工表面采用高光金属材质，旋钮、锁紧件等小部件采用发黑处理的金属质感，整体渲染光影柔和，清晰展现出虎钳各部分的结构层次与装配关系，各部件之间的装配间隙都做了合理设置，完全符合实际虎钳产品的装配逻辑，可直接用于工装夹具结构教学、机械设计参考以及相关产品的二次开发设计使用。
