CatiaV5螺旋齿轮参数化建模教程

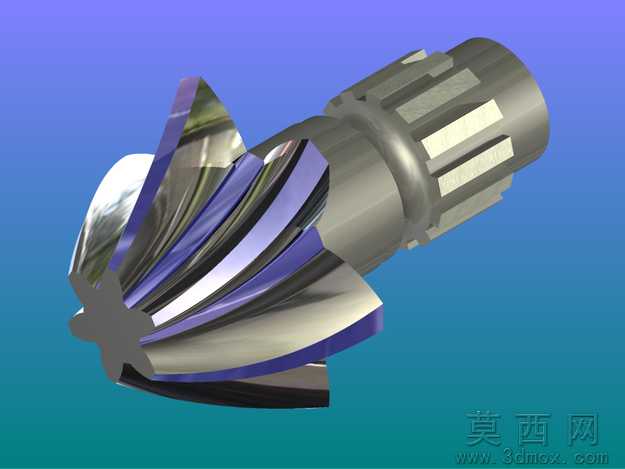

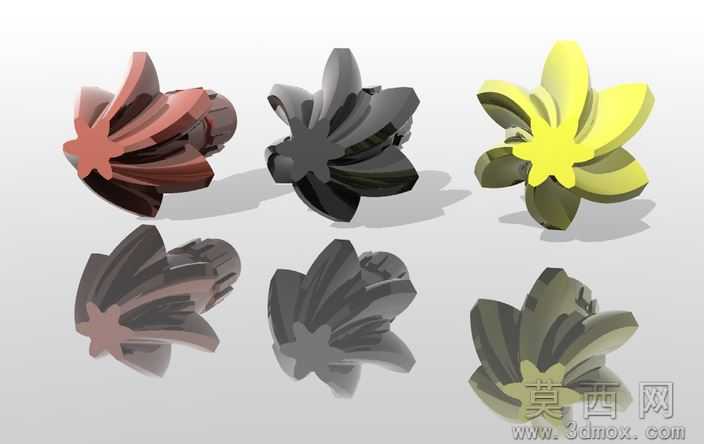

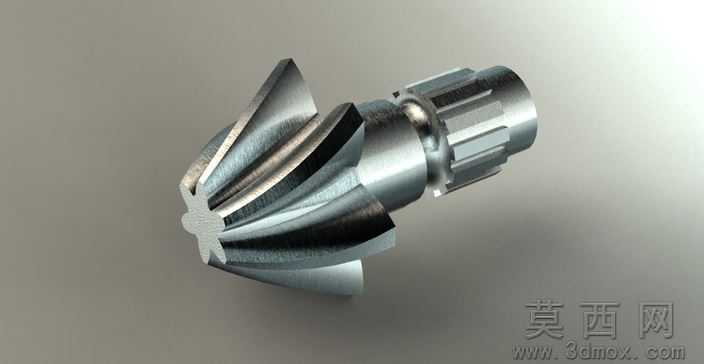

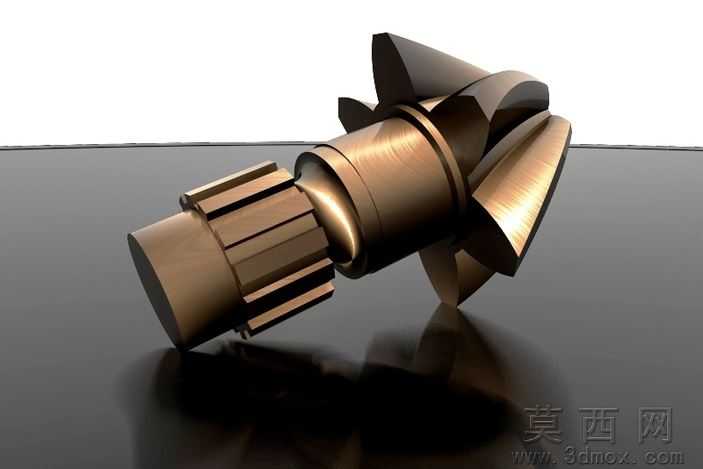

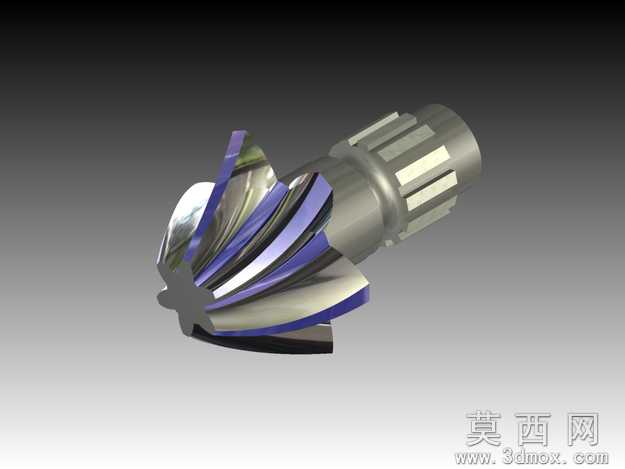

本作品为基于CatiaV5机械零部件设计工作台完成的螺旋齿轮全流程建模教程，完整还原螺旋齿轮从参数定义到实体成型的全步骤，建模逻辑具备极强的通用性，核心操作流程可直接迁移至SolidWorks等主流三维CAD软件中复用。建模阶段首先完成核心传动参数的定义，涵盖齿轮模数、齿数、螺旋角、压力角、齿宽、轴段直径、花键参数等关键尺寸，通过参数化公式关联齿廓渐开线的生成逻辑，确保齿形曲线完全符合机械传动设计标准，避免手动绘制曲线带来的啮合误差；随后通过多截面实体、凹槽、阵列等特征操作完成轮齿部分的成型，再依次构建齿轮的安装轴段、端部花键结构，对所有锐边进行倒角过渡处理，还原真实机加工零件的工艺细节。渲染阶段采用金属哑光材质模拟合金钢齿轮的表面质感，调整环境光与反射参数，清晰呈现轮齿曲面的弧度、花键的齿形结构与轴段的加工纹理，让模型具备接近真实工业零件的视觉效果。结构原理上，该螺旋齿轮属于锥面螺旋传动齿轮，依靠轮齿的螺旋曲面啮合传递交错轴之间的运动与扭矩，相比直齿锥齿轮具备啮合重合度高、传动平稳、噪音低、承载能力强的优势，端部集成的花键结构用于和传动轴实现周向固定，保证扭矩传递的可靠性。软件兼容层面，模型导出包含CATIA原始文件、STEP/IGES通用中间格式，可直接被Autodesk Inventor2011、SolidWorks2011及后续版本的三维软件打开编辑，同时附带成品渲染效果图，方便使用者快速对照建模成果。研发教学应用层面，该教程既可以作为机械设计专业学生掌握Catia参数化建模、齿轮设计原理的实操案例，也可以作为机械工程师开展传动系统设计、非标零部件开发的参考素材，帮助使用者快速掌握复杂曲面齿形的建模方法，理解螺旋齿轮的传动特性与结构设计要点，缩短同类零件的研发建模周期。
