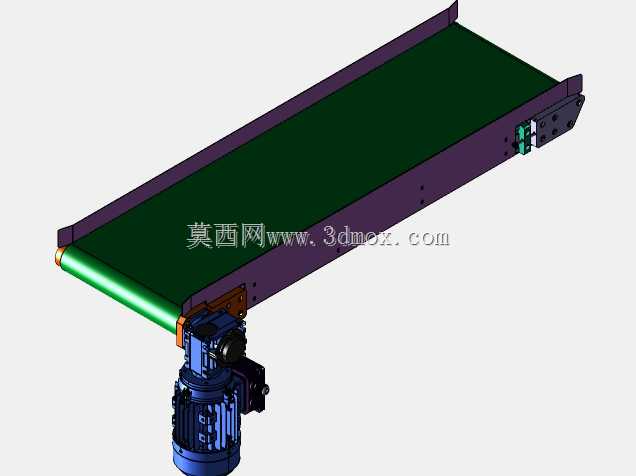

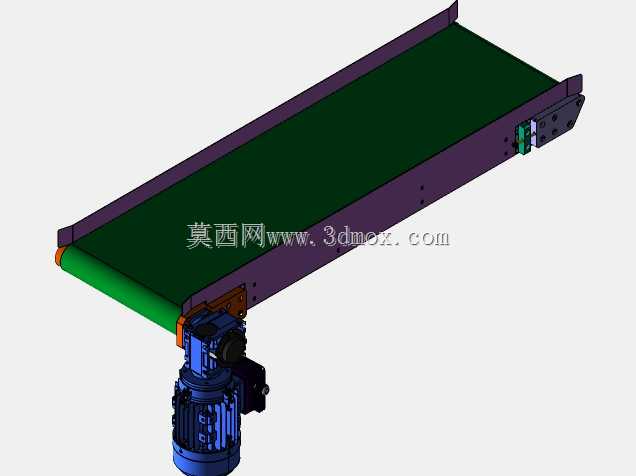

轻型300×1000规格皮带输送设备结构设计

这款轻型皮带输送设备，主要面向轻工制造、电子组装、小型零部件加工、食品包装等对输送载荷要求不高、空间布局紧凑的生产场景，可作为生产线体间的工件中转衔接单元，也可独立完成小型物料的短距离水平输送作业，适配车间内零散工位的物料流转需求，能够有效降低人工搬运的劳动强度，提升工位间物料传递的连贯性与效率。设备整体采用300毫米带宽、1000毫米输送长度的尺寸设计，整体占用空间小，可灵活嵌入现有生产线的预留间隙，无需对原有车间布局做大规模改造，安装时仅需固定底部框架的四个支撑点位，即可完成设备的就位调试，适配多数中小型生产车间的空间安装边界。设备框架选用博世力士乐标准30×60规格工业铝型材搭建，铝型材本身具备自重轻、结构强度充足、组装便捷的特点，无需复杂焊接工序，通过标准连接件即可完成框架的拼接组装，后期如果需要调整输送长度或者拓展附属功能，也可快速拆解重组，适配产线的灵活调整需求。输送边采用钢制结构设计，相比普通塑料护边具备更好的耐磨性能与结构刚性，能够避免长期运行过程中护边磨损变形导致的皮带跑偏问题，同时钢制边可灵活加装光电传感器、挡停机构、导向条等附属配件，满足不同物料的输送定位需求。驱动端采用电机搭配减速机的动力组合，能够为皮带运行提供稳定的低转速大扭矩输出，运行过程中噪音低、震动小，可保障轻型物料输送过程的平稳性，避免易碎、易刮花的小型工件在输送过程中出现磕碰损伤。皮带作为直接承载物料的部件，张紧结构设置在设备两端的辊筒处，可通过调节螺栓快速调整皮带张紧度，日常维护操作简便，无需专业工具即可完成常规的皮带调校与更换作业。整体设计偏向轻量化实用方向，没有冗余的结构设计，所有部件均围绕轻型短距离输送的核心需求选型搭配，既保障了设备运行的稳定性，也控制了整体制造成本与后期维护成本，非常适合小型生产单元、教学实训场景、实验室物料传递等场景使用，可输送单重50kg以内的各类箱装、袋装、零散小型工件，运行速度可根据实际生产节拍调整，适配不同生产节奏的输送需求。
