可调倾角45度斜置皮带输送机架

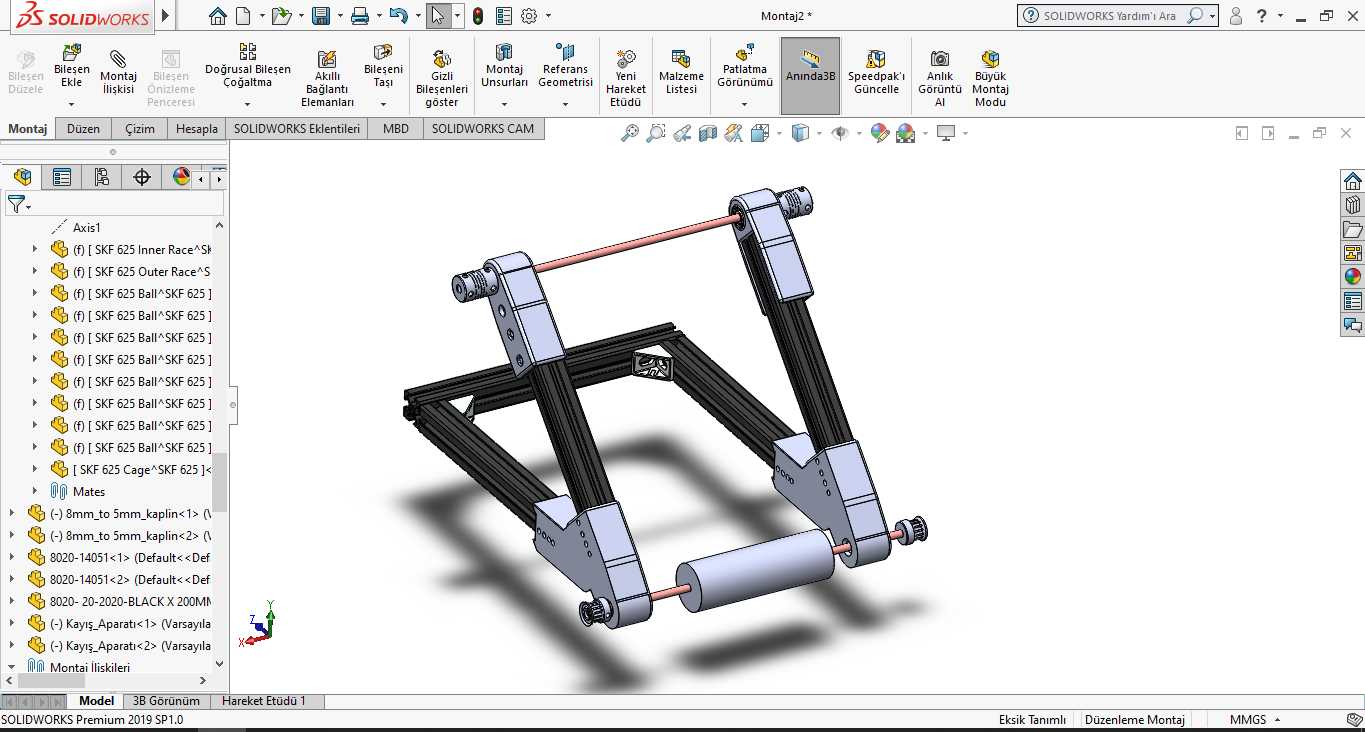

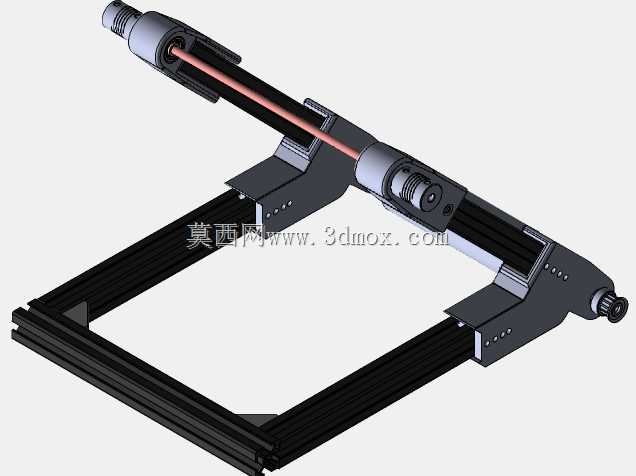

这款45度倾斜布置的输送设备机架，主要应用在生产流水线的高低工位衔接场景，常见于电子零部件装配线、食品包装线、小型五金件加工线的物料转序环节，能够实现不同高度作业台之间的平稳物料传递，替代人工完成上下料的重复搬运动作，降低作业人员的劳动强度，同时减少人工搬运过程中出现的物料磕碰、掉落损耗问题。设备的核心功能是为环形输送皮带提供稳定的支撑载体，两端的辊筒安装座分别承担主动辊与从动辊的定位作用，其中一端预留了张紧调节的结构空间，可通过调整辊筒的轴向间距来张紧皮带，避免皮带运行过程中出现打滑、跑偏的问题。两侧的倾斜支撑臂采用对称式设计，搭配底部的矩形铝型材拼接底架，整体形成稳定的三角受力结构，能够承受输送过程中物料的均匀载荷，同时铝型材的拼接结构无需复杂焊接，现场安装调整时可根据实际工位的高度差微调倾斜角度，适配不同的产线布局需求。设计过程中优先考虑了安装边界的适配性，底架的横向与纵向支撑梁预留了标准的T型槽安装位，可直接通过T型螺栓与地面的安装基座或者周边的设备机架进行固定，无需额外打孔加工；两侧支撑臂的辊筒安装座采用同轴定位设计，保证两端辊筒的轴线平行度，避免皮带运行时出现单侧磨损的问题；中间的横向连接杆既提升了整体机架的抗扭刚度，也可作为输送皮带的下托辊安装位，当输送长度较长时可加装托辊减少皮带的下垂量。设备的整体外形尺寸适配中小型输送场景，倾斜段的长度可根据实际输送高度需求搭配对应长度的铝型材，两端的辊筒直径适配常规厚度的PVC或者PU输送皮带，安装时无需定制特殊规格的传动部件，通用配件的替换维护成本更低。机架的所有连接部位均采用标准紧固件连接，拆解运输方便，现场组装时只需按照定位标识拼接铝型材、固定两端的辊筒座即可完成主体安装，后续如果产线布局调整，也可快速拆解重组，适配新的工位输送需求。
