带分段式搅拌叶片的管状输送螺杆结构

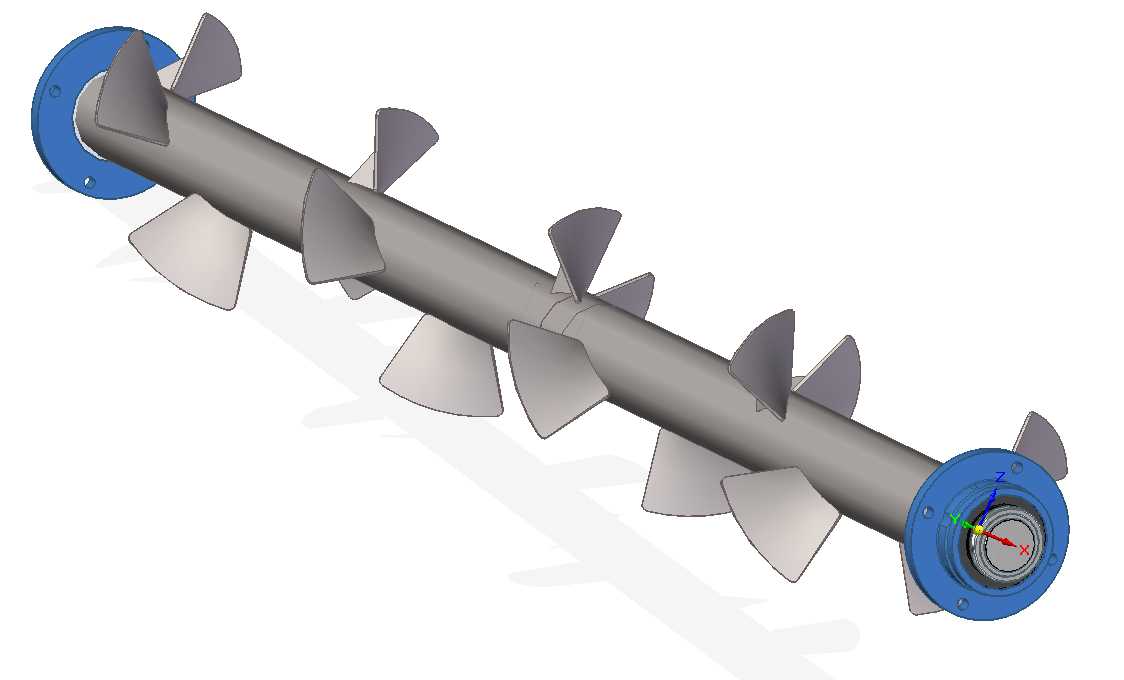

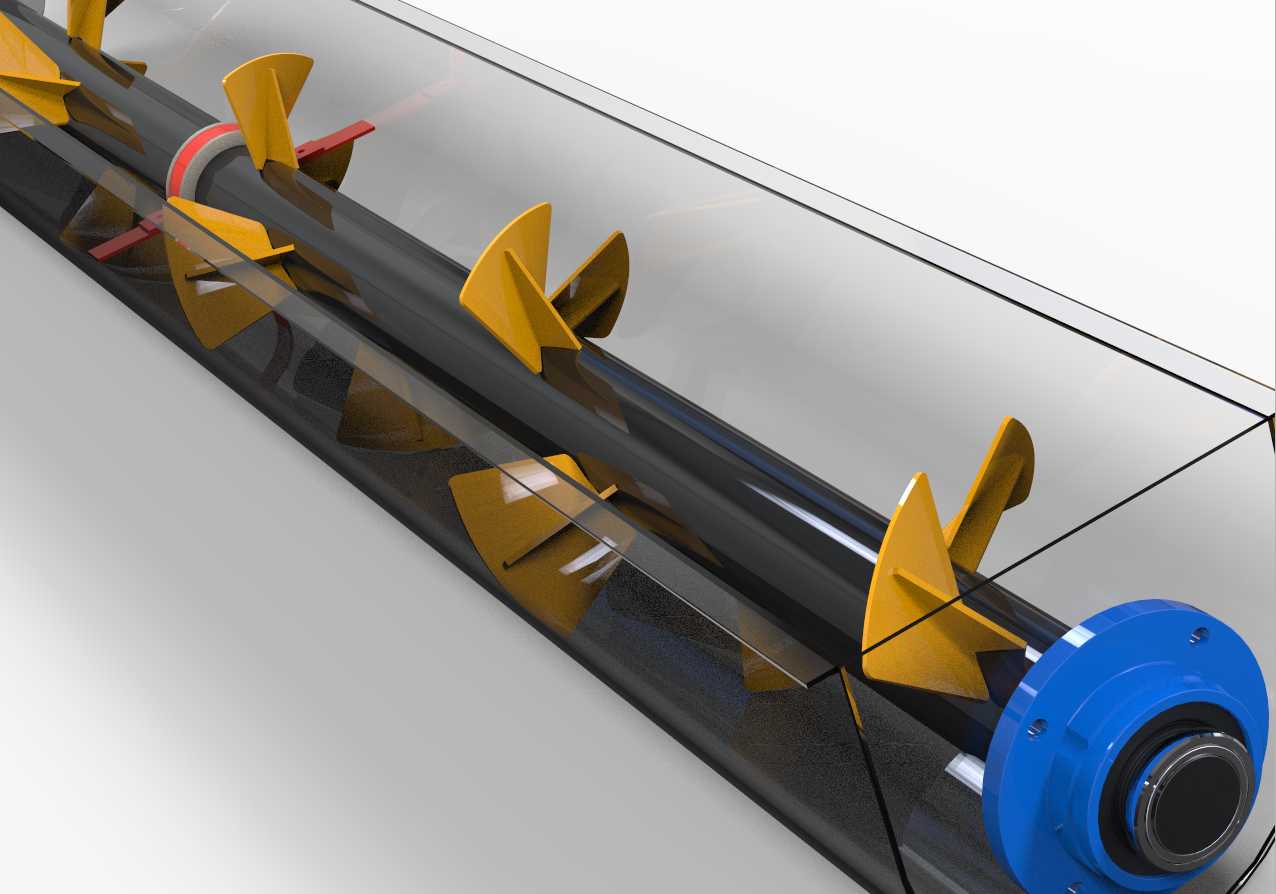

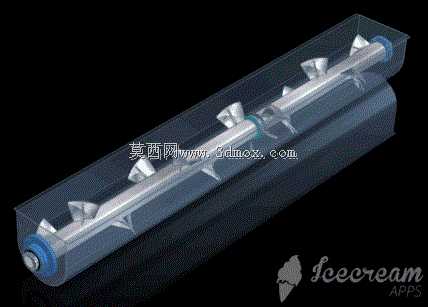

这款输送螺杆主要应用于散状物料的密闭输送作业场景，常见于粮食加工、建材生产、化工原料输送、环保固废处理等生产环节，可在封闭的管状腔体内完成粉状、颗粒状甚至带一定湿度的膏状物料的水平或小倾角输送，相比开放式输送结构能有效避免物料撒漏、粉尘外溢的问题，同时可在输送过程中同步完成物料的松散、混合搅拌动作，省去单独设置搅拌工序的设备投入。从实际用途来看，该部件是螺旋输送机的核心做功组件，工作时通过自身旋转带动叶片推动物料沿管腔轴向移动，区别于常规连续螺旋面的螺杆，这款产品采用了分段式的异形搅拌叶片设计，每段叶片带有特定的弯折角度与切削刃结构，在推送物料的过程中可以对结块的物料进行打散，避免物料在输送过程中出现结拱、堵料的问题，尤其适合输送易吸潮结块、混合均匀度要求较高的物料。在功能特性上，螺杆主体采用空心轴结构设计，在保证整体抗扭强度的前提下降低了自身重量，减少驱动端的负载损耗；叶片表面做了耐磨强化处理，可应对具有一定磨琢性的物料长期冲刷，延长部件使用寿命；端部的蓝色端座集成了轴承安装位与密封结构，既可以保证螺杆旋转时的同轴度，减少运行抖动，也能避免腔体内的物料从转轴缝隙泄漏，同时适配标准的联轴器连接尺寸，可直接与常规减速电机输出端对接。设计思路上，这款螺杆打破了传统等距连续螺旋的结构逻辑，通过分段叶片的角度差与间距排布，让物料在输送过程中产生径向的翻动与轴向的脉动推送，既降低了物料与管壁、叶片之间的摩擦阻力，也能让不同组分的物料在输送过程中实现初步混合，减少后续混合工序的时长；叶片的排布角度经过反复校核，保证物料在推送过程中不会出现反向回流的问题，输送效率比同直径常规螺杆提升约15%。外形尺寸与安装边界方面，螺杆整体为长轴类结构，适配的管状壳体为标准圆形截面，安装时需保证两端轴承座的同轴度误差控制在0.2mm以内，避免旋转时出现叶片刮蹭管壁的问题；端部连接法兰采用通用的螺栓孔位排布，可适配多数同规格螺旋输送机的机身壳体，不需要对原有设备做大规模改造即可完成替换安装；螺杆的有效输送长度可根据实际输送距离做模块化拼接，单段螺杆的连接位置采用止口定位结构，保证拼接后的整体直线度，满足不同长度输送线的使用需求。
