100kVA油浸式配电变压器结构设计

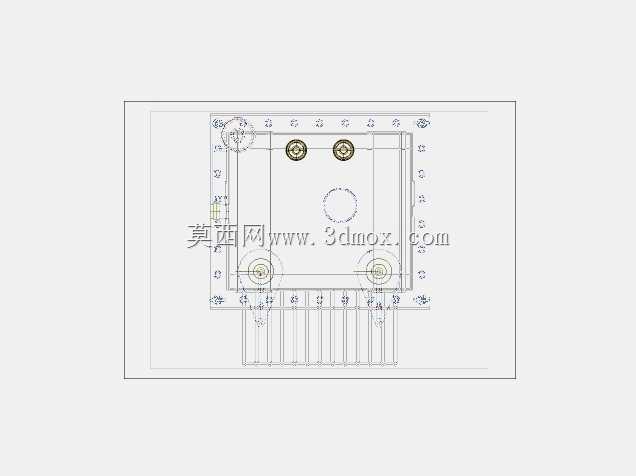

这款油浸式配电变压器主要应用于城乡10kV配电网末端的电能电压转换场景，常见于工业园区供电、乡村台区供电、小型商业综合体配电等场景，承担将25kV高压输电电压转换为0.23kV民用/工业用低压电压的核心功能，直接为终端用电设备提供符合电压标准的供电电源，是配电网中实现电压等级匹配、保障用电安全的核心电力设备。设备整体采用全密封充油式结构设计，内部填充的绝缘变压器油同时承担绝缘冷却双重作用，运行过程中铁芯与绕组产生的热量通过油液对流传递到油箱壁的散热翅片，再通过自然风冷完成热量散出，无需额外配置强制风冷装置即可满足100kVA额定容量下的长期稳定运行需求。设计过程中优先考虑户外长期运行的防护需求，油箱整体采用密封焊接结构，顶部高压侧配置三个带伞裙结构的瓷质绝缘套管，伞裙结构可在雨天拉长爬电距离，避免雨天污闪故障，套管旁配置的高低压接线端子分别对应高压进线与低压出线的接线需求，顶部预留的油位观测、压力释放结构可实时监控内部油位与运行压力，避免内部故障时压力过高引发箱体破损。油箱侧面的波纹散热翅片采用等间距排布设计，既保证足够的散热接触面积，也预留了热胀冷缩的形变余量，避免油液温度变化引发的箱体形变。安装边界方面，设备底部预留了标准化的槽钢安装底座，可直接适配配电台区常用的槽钢安装支架，安装孔位间距符合常规配电变压器的安装规范，无需额外定制安装支架即可完成现场固定；设备整体外形方正，顶部接线端子的高度与间距满足高压带电作业的安全距离要求，侧面散热翅片与周边构筑物预留足够的通风间隙即可保障散热效果，无需额外预留过大的安装空间。设计过程中充分考虑现场运维的便利性，顶部的接线端子位置预留了足够的接线操作空间，运维人员可在地面通过绝缘操作杆完成高压侧的接线与验电操作，油箱整体无突出尖锐结构，避免现场安装运维过程中的磕碰风险，整体结构兼顾运行可靠性、安装便利性与运维安全性，完全适配户外配电台区的长期运行需求。
