直流高压升压功率模块结构设计

该款直流高压升压模块主要面向小功率高压发生场景设计，可在低压直流供电条件下实现数千伏至两万伏的高压输出，常见应用场景涵盖小型静电发生装置、教学实验高压演示设备、小型负离子发生组件、便携安防高压发生单元以及科研试验中的小功率高压供电环节，能够在有限的体积空间内完成低压直流到高压脉冲/直流的电能转换，满足各类对安装空间有严格限制的小体积高压供电需求。

从产品功能特性来看，该模块采用一体化灌封封装结构，将升压线圈、整流组件、核心振荡电路全部封装在圆柱形绝缘外壳内部，输入端引出红黑两根低压供电引线，输出端引出两根高压输出引线，接线逻辑清晰，无需额外搭配复杂外围电路即可直接工作，低压端接入对应规格直流电源即可在输出端获得稳定高压。模块内置过流保护与限流设计，输出端具备高内阻特性，即便误触输出端也不会产生持续大电流，兼顾高压输出能力与使用安全性，同时内部电路做了抗干扰优化，不会对周边低压电子元器件产生明显电磁干扰，可直接嵌入各类小型电子设备内部使用。

在设计思路上，该模块优先考虑紧凑化与绝缘可靠性，整体采用圆柱形结构布局，最大化利用圆柱外壳的内部空间绕制高压线圈，线圈与外壳之间填充高强度绝缘灌封材料，彻底避免高压击穿、爬电等安全隐患；引线部分采用耐高压绝缘导线，引线与内部电路的连接位置做了应力释放与绝缘加强处理，避免引线弯折拉扯导致内部接线断裂或绝缘破损。外壳选用高强度绝缘工程塑料，具备良好的耐温、耐潮、抗冲击性能，可适应-20℃到60℃的工作环境温度，满足多数室内外小型设备的使用环境要求。

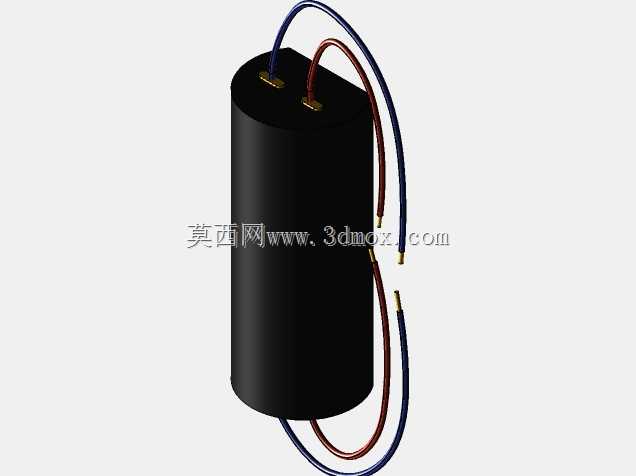

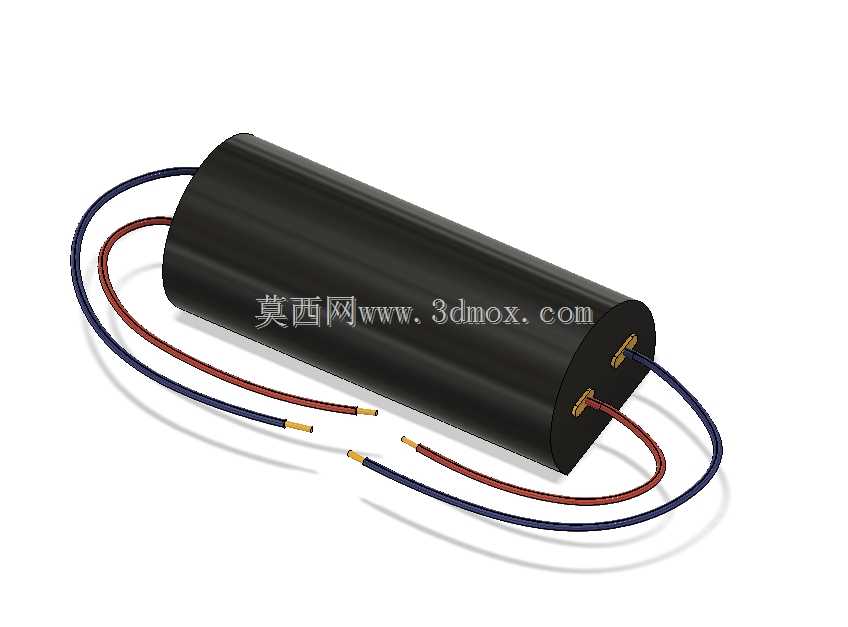

从外形尺寸与安装边界来看，该模块整体为规整圆柱形态，直径约20mm，整体长度约60mm，整体体积小巧，无需预留专门的大型安装空间，可直接通过扎带、绝缘胶或定制固定卡扣固定在设备内部的狭小空隙内；安装时仅需注意高压输出引线与周边金属构件、低压线路保持不小于10mm的绝缘间距，避免高压放电影响周边电路正常工作，输入端引线可直接焊接或插接在低压供电回路中，接线操作简单，无需复杂的安装调试流程，适配各类小型电子设备的快速集成装配需求。
