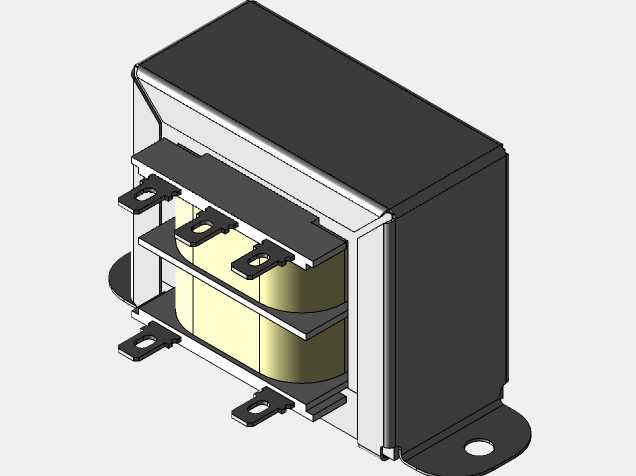

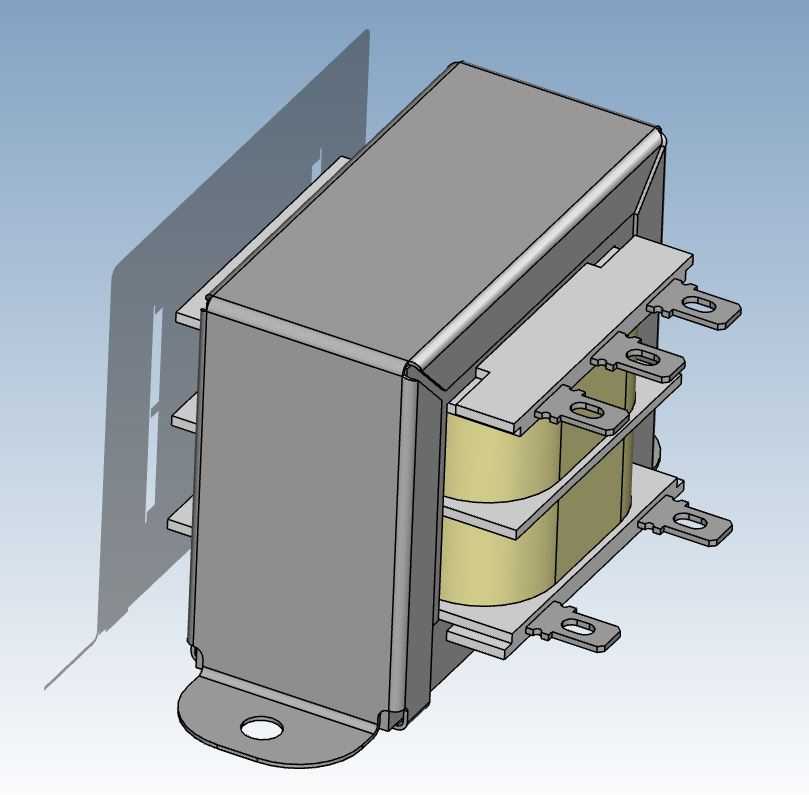

带安装支架的开放式工频电源变压器结构

这款带安装固定支架的开放式工频变压器，主要应用于小功率工业控制设备、民用电子电器、低压配电辅助回路的电压转换场景，能够将输入的工频交流电压转换为适配后端电路的目标电压值，为控制板卡、小型执行器件、信号模块提供稳定的交流供电输入，同时可实现初次级回路的电气隔离，降低强电侧干扰串入弱电控制回路的风险，提升用电设备的运行安全性。从功能特性来看，该变压器采用双绕组并排的铁芯结构，选用高导磁硅钢片叠压组成闭合磁路，能够在工频工况下保持较高的磁电转换效率，降低空载损耗与负载发热；绕组采用绝缘漆包线分层绕制，层间设置绝缘衬纸隔离，配合外围的金属防护外壳，可避免绕组受外力磕碰、积尘受潮影响，延长器件的实际使用寿命。产品设计过程中，充分考虑了实际安装与运维的便利性，外壳侧边延伸出多组带安装孔的固定插片，既可以作为初次级绕组的接线引脚，方便与线路板或接线端子快速连接，也能够辅助实现器件的定位；底部设置带圆孔的一体式安装支脚，可通过螺丝直接固定在设备机箱的安装板或导轨基座上，无需额外设计定制安装卡座，降低配套设备的结构设计成本。在外形尺寸与安装边界方面，该变压器整体为方正的盒式结构，主体外壳的长宽高比例适配常规小功率电源仓的预留空间，底部支脚的安装孔位间距符合通用低压电器的安装尺寸规范，侧边接线插片的伸出长度与间距满足常规接线端子的插拔安全距离要求，安装后不会与周边的电容、继电器、接线端子等元器件产生空间干涉，外壳与带电绕组之间预留了足够的绝缘安全距离，满足低压电气设备的安全间距要求。结构设计上还兼顾了散热需求，外壳与内部绕组之间预留了微小的通风间隙，开放式的侧边结构能够让空气自然流通带走绕组工作产生的热量，避免长期满负载运行时温度累积导致绝缘层老化失效，金属外壳同时还可起到一定的电磁屏蔽作用，降低变压器工作时产生的低频电磁辐射对周边敏感信号元件的干扰。
