插入式机螺栓紧固连接组件结构设计

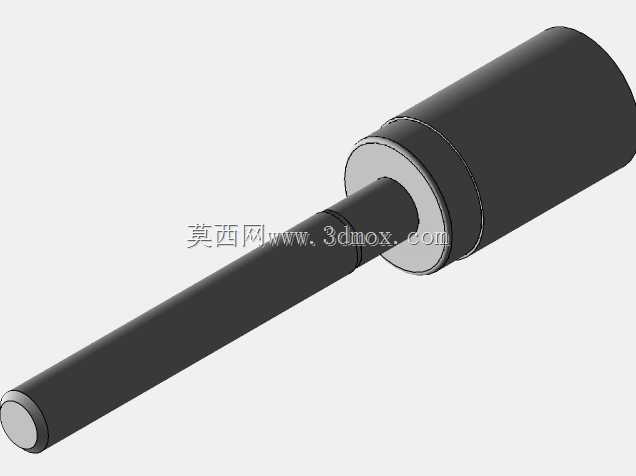

这款插入式机螺栓是面向精密机械装配场景开发的专用紧固连接件，主要应用于需要频繁拆装、对同轴度定位有较高要求的机电设备装配环节，常见于自动化产线模组快换、小型动力单元组件连接、检测工装定位装夹等场景，能够在有限的安装空间内实现可靠的轴向紧固与径向定位，避免普通螺栓装配时出现的偏载、滑牙、定位偏移等问题。从功能特性来看，该螺栓采用杆部与套筒配合的插入式结构，长杆部分作为插入导向与承载主体，表面做了高精度的圆柱度公差控制，插入配套基座孔位时能够实现间隙量小于0.02mm的精准配合，既保证连接过程的顺畅导向，又能在紧固后承受一定的径向剪切载荷；端部的加粗套筒段作为锁紧承载面，与被连接件表面形成面接触，相比普通螺栓的环形接触面，能够大幅降低接触面的压应力，避免软质被连接件表面出现压痕变形，同时套筒与杆部的同轴设计，让锁紧过程中受力均匀分布在杆部轴心线上，不会产生附加的弯曲力矩，有效提升连接结构的疲劳寿命。在设计思路上，这款螺栓摒弃了传统外六角或内六角螺栓的头部外露设计，将锁紧受力结构整合到套筒段内部，装配完成后外露部分仅为光滑圆柱面，不会在设备外表面形成凸起的棱角，既能够避免设备运行过程中凸起部位剐蹭操作人员或管线，也能适配有洁净要求的装配场景，减少灰尘、杂物在连接部位的堆积。从安装边界来看，长杆段的直径做了统一的公差匹配设计，对应的安装基座孔位无需加工复杂的沉头结构，仅需加工对应直径的光孔即可满足装配要求，大幅降低了配套安装位的加工难度与成本；套筒段的外径与长度经过参数优化，在保证足够锁紧受力面积的前提下，尽可能压缩了径向占用空间，能够适配安装间距较小的密集排布连接场景，杆部末端做了小角度的倒角导向处理，即使在视线受限的盲装场景下，也能快速对准孔位完成插入操作，有效提升现场装配的作业效率。在实际使用过程中，该螺栓可配合对应的防松垫圈或螺纹锁固胶使用，能够承受一定程度的设备振动载荷，不会出现松动退牙的问题，相比普通的销钉连接，它具备可重复拆装、锁紧力可控的优势，在需要定期维护拆解的设备部位，能够反复拆装使用而不会降低连接精度，有效降低设备的全周期维护成本。
