适配定制化零件生产的注塑成型模具结构

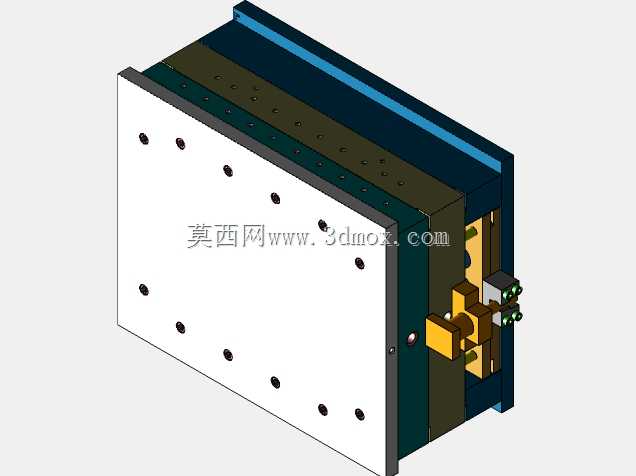

这套注塑模具主要面向车间量产场景下的定制化塑胶零件注塑作业，核心用途是匹配对应规格的卧式注塑机安装使用，完成特定塑胶零件的批量注射成型工序，可直接适配车间现有注塑机的装模参数，无需额外加装过渡转接结构，能够直接投入生产环节使用，减少模具上机前的适配调整工作量。从功能特性来看，这套模具完成了针对性的结构修改，整体采用两板模基础结构布局，动定模合模后形成封闭的成型型腔，熔融塑胶通过浇注系统注入型腔后，经保压冷却完成零件固化，开模后可通过侧部的抽芯结构完成倒扣部位的脱模动作，避免零件成型后出现卡滞、拉伤问题，整套模具的导向定位结构采用多组导柱导套配合，保证合模过程中的对位精度，减少长期生产过程中的分型面错位磨损，提升模具的连续生产使用寿命。设计思路上，整套结构优先围绕现有注塑机的装模边界开展适配调整，模架整体采用标准模胚为基础进行定制修改，将浇注口位置、冷却水路排布、顶出机构行程都匹配对应零件的成型需求与设备参数，冷却水路沿型腔周边均匀排布，保证成型过程中型腔各区域温度均匀，减少零件成型后的翘曲、缩痕缺陷；顶出机构采用均匀分布的顶针布局，顶出力分散作用在零件的非外观面，避免顶出过程中零件出现顶白、变形问题；侧抽芯结构采用滑块配合导向锁紧的结构，合模时通过锁紧块承受注射压力，避免抽芯部位出现飞边，开模时通过斜导柱带动滑块完成抽芯动作，动作可靠无需额外加装独立驱动装置，降低模具的制造成本与维护难度。外形尺寸与安装边界方面，模具整体外形规整，上下安装平面平行度满足注塑机装模要求，侧面的吊装孔、锁模螺孔位置匹配常规注塑机的装模尺寸，码模槽位置可直接配合注塑机的码模夹完成固定，模具厚度适配对应注塑机的容模厚度范围，开模行程满足零件取出与抽芯动作的行程需求，冷却水路、浇注口的位置都与设备接口位置对应，上机后可快速完成管路连接，缩短模具换模调试的准备时间，适配中小批量定制塑胶零件的快速生产切换需求，帮助车间提升定制零件的生产响应效率，减少模具适配带来的生产等待时间。
