箱形壳体注塑成型模具结构设计

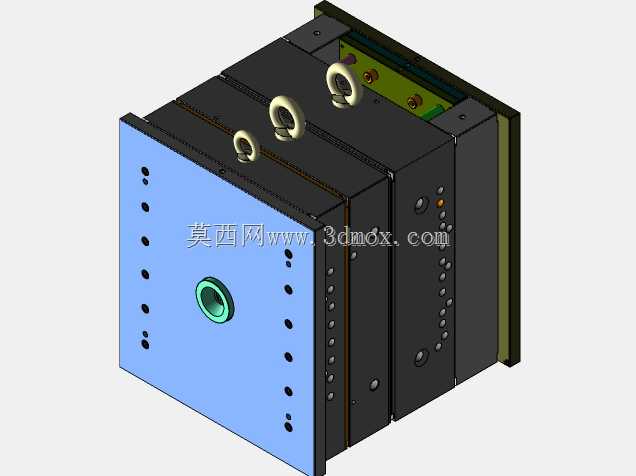

该套模具主要应用于日用收纳、工业零部件防护类中空箱形塑胶制品的批量注射成型生产场景，适配卧式注塑机的安装作业需求，可完成带侧凹结构的箱形塑件完整成型工序，在电子配件防护箱、小型储物壳体、设备外罩类塑胶件的生产车间中可直接对接量产产线，替代传统简易模架的低精度成型方案，有效降低箱形件的成型飞边、脱模变形等常见不良问题。从实际用途来看，这套模具针对箱形塑件侧壁厚均匀、边角过渡圆润、开口端配合精度要求高的成型需求设计，可一次性完成箱体主体的型腔填充、保压冷却、顶出脱模全流程作业，无需后续二次加工修整装配位，成型后的塑件可直接进入装配工序，适配PP、ABS、PC等常用热塑性塑胶原料的加工参数，可根据生产需求更换模腔镶件适配不同尺寸的同系列箱形产品。在功能特性层面，模具采用多板模架结构，设置了独立的流道脱料板、定模板、动模板与顶出机构，侧面配置的导向定位组件可保证合模过程中动定模的同轴度误差控制在0.02mm以内，避免合模错位导致的塑件壁厚不均问题；模架上均匀分布的冷却水道可覆盖整个型腔区域，保证成型过程中模温均匀分布，将箱形塑件的成型周期控制在合理区间，同时减少塑件因冷却不均产生的翘曲变形；顶出机构采用多点平衡顶出设计，顶出力均匀分布在箱形塑件的加强筋与边缘位置，避免顶出过程中塑件出现顶白、顶穿等不良。设计思路上，这套模具针对箱形塑件的结构特点，将型腔设置在定模侧、型芯设置在动模侧，进料口采用点浇口设计，开模过程中可自动完成浇道凝料与塑件的分离，无需人工修剪浇口；针对箱形件可能存在的内侧倒扣结构，预留了侧抽芯机构的安装位置，可根据具体塑件的结构需求加装斜导柱抽芯或者内抽芯机构，拓展模具的适配范围；模架上的吊环孔按照标准模架规格设置，方便模具的吊装转运与上机安装，所有连接螺丝、定位销的位置都避开了冷却水道与顶出孔位，避免出现干涉漏水、顶出卡滞等问题。外形尺寸与安装边界方面，这套模架采用标准模架规格设计，整体外形为规整的立方体结构，长宽尺寸适配常用200吨级卧式注塑机的拉杆间距，模具总厚度符合对应注塑机的最小最大模厚要求，安装孔位与注塑机的动定模安装板定位圈、压模螺丝位置完全匹配，无需额外加工适配板即可直接上机安装；模具的开模行程按照箱形塑件的高度加顶出行程设计，保证开模后有足够的空间取件，冷却水管接头、顶出杆的连接位置都设置在模具的操作侧与非操作侧，避免与注塑机的安全门、导轨部件产生干涉，上机后可快速完成水、电、顶出机构的连接调试。
