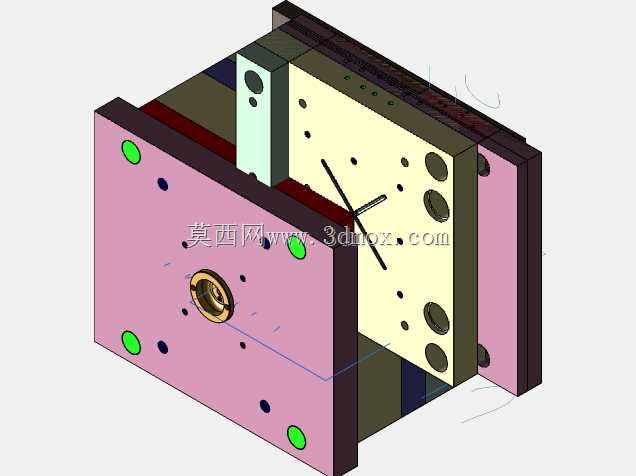

两板结构注塑成型模具装配结构

这套模具结构是面向热塑性塑料批量注塑成型工艺设计的工装，主要应用于消费电子外壳、小型家电结构件、日用塑料配件等中小尺寸塑料制品的量产加工场景，适配常规卧式注塑机的安装规格，可直接匹配对应吨位设备的拉杆间距、定位环尺寸与锁模行程参数，无需额外改装即可上机完成试模与批量生产作业。整套结构采用经典两板模布局，整体外形方正紧凑，安装边界充分考虑了注塑机工作台的装夹空间，上下模的合模导向依靠分布在模板四角的导柱导套组件完成，合模过程中可自动修正对位偏差，保证型腔与型芯的同轴度误差控制在成型工艺允许范围内，避免出现飞边、错模等成型缺陷。模具的浇注系统采用主流道直入式设计，浇口套采用标准淬硬件加工，可匹配注塑机喷嘴的球面尺寸与孔径，注射过程中可最大限度减少熔料的压力损失，保证熔料快速均匀填充型腔。型腔与型芯采用分体式镶件结构设计，既方便后续根据产品改型需求快速更换成型部件，也能在局部出现磨损、拉伤时单独拆装修补，大幅降低模具的维护成本与停机维护时长。模板外侧均匀分布的绿色堵头对应内部的冷却水路接口，冷却回路采用随形布局设计，可在成型过程中快速带走型腔内熔料的热量，保证制品冷却均匀，缩短成型周期，同时避免制品因冷却不均出现翘曲、缩痕等外观与尺寸缺陷。模具的顶出结构内置在动模侧，开模动作完成后可依靠注塑机的顶杆推动顶出板，将成型完成的制品平稳从型芯上脱出，顶出力分布均匀，不会在制品表面留下明显顶痕，保证制品的外观质量。整套结构的连接紧固件全部采用标准内六角螺丝，定位销采用淬硬研磨件，既保证了模板拼接的刚性与定位精度，也方便日常拆装维护，所有零部件的尺寸公差、形位公差都严格遵循注塑模具设计规范，可满足连续大批量生产的使用寿命要求，适配PP、ABS、PC等多种常用热塑性塑料的成型工艺参数，可根据不同原料的熔融温度、流动性调整对应的注射压力、保压时间与冷却时长，稳定产出符合尺寸精度与外观要求的塑料成品。
