多腔式精密注塑成型模具结构

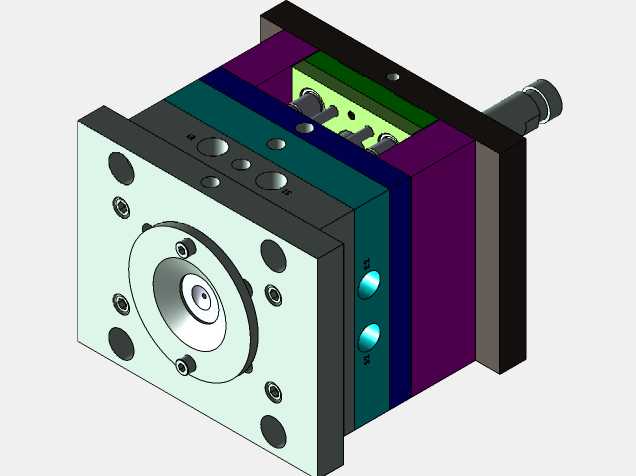

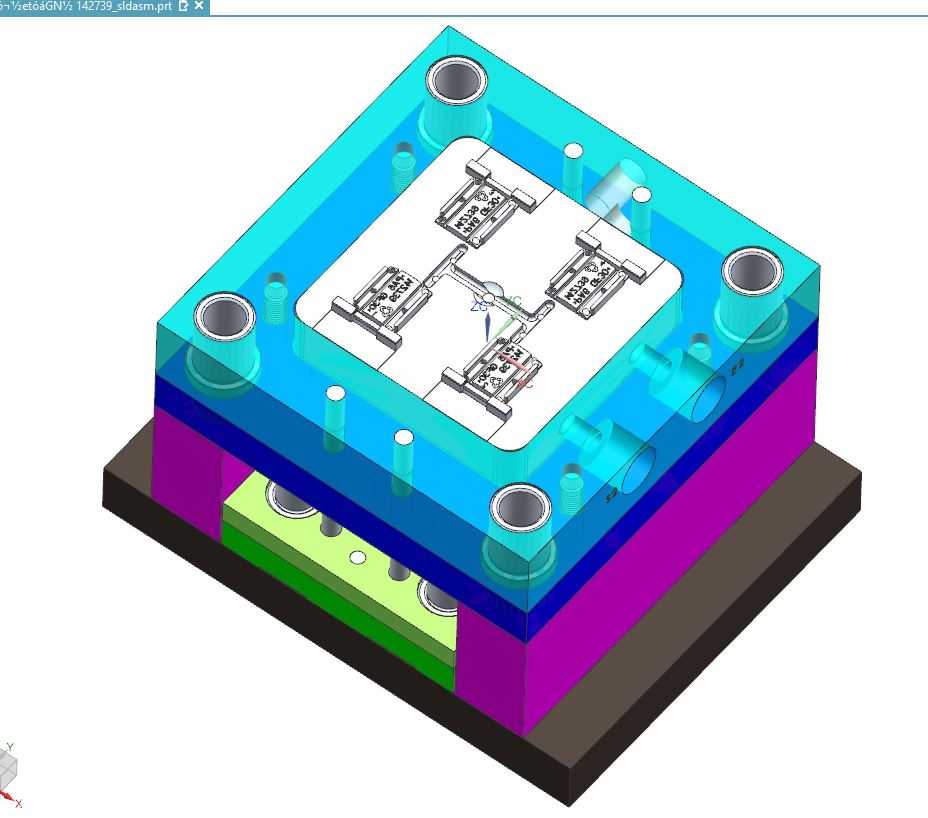

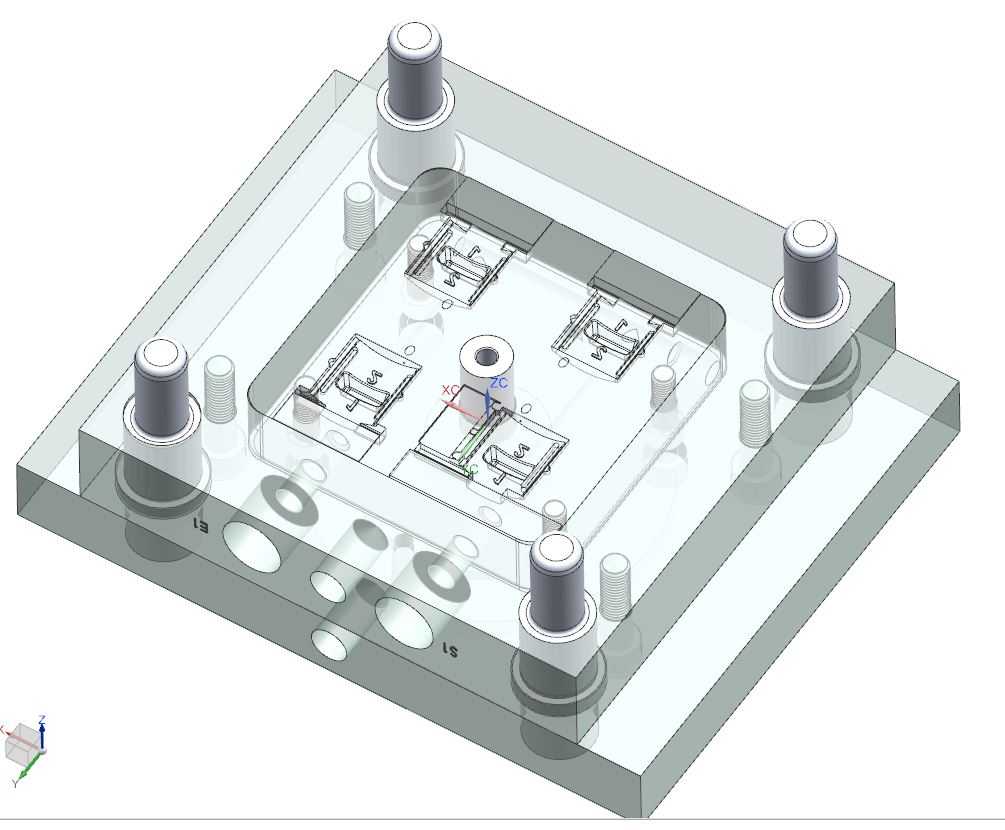

这套模具结构主要应用于消费电子小型结构件、精密接插件类塑胶产品的批量注塑生产场景，适配卧式注塑机的安装规格，可在常规量产注塑车间直接上机使用，能够一次性完成四件同规格小型塑胶零件的同步成型，大幅提升单模次生产效率，降低单位产品的成型能耗与人工分摊成本。从实际生产用途来看，该模具针对薄壁带精细卡扣结构的塑胶零件设计，能够精准复刻零件上的细小卡槽、定位柱与薄壁区域结构，避免成型过程中出现缺胶、飞边、卡扣变形等常见注塑缺陷，成型后的零件无需大量后处理即可直接进入装配工序，适配自动化注塑生产线的连续生产节拍。在功能特性上，模具采用四角导柱精准定位结构，导柱与导套采用高精度间隙配合，合模过程中可实现动定模的精准对位，合模错位量控制在0.02mm以内，有效保证型腔的同轴度与尺寸精度；模架内部集成了循环冷却流道，可根据成型材料的特性调整冷却水温与流速，让型腔内的塑胶熔体均匀冷却固化，缩短成型周期，同时减少零件因冷却不均产生的翘曲变形问题；浇口采用侧进胶平衡式布局，四个型腔的进胶通道长度、截面尺寸完全一致，确保塑胶熔体能够同时充满各个型腔，保证不同模腔成型出的零件尺寸一致性达标，减少批量生产时的品质波动。设计思路上，整体采用标准化模架搭配定制化型腔镶件的组合方案，模架部分选用通用标准规格，可降低模具的加工制造成本，缩短模具交付周期；型腔区域采用镶件拆分式设计，将易磨损的成型部位拆分为独立镶件，后续生产过程中若出现局部磨损或结构调整，仅需更换对应镶件即可完成模具维护，无需整体报废模架，大幅降低模具的长期维护成本；顶出结构采用均匀分布的顶针布局，顶针位置避开零件的外观面与装配配合面，顶出过程中受力均匀，避免零件顶出变形、顶白等外观缺陷。在外形尺寸与安装边界上，模具整体为方形板式结构，长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，安装孔位采用标准注塑机模架安装孔距设计，无需额外加工转接板即可直接固定在注塑机模板上；模具总厚度适配常规注塑机的最大模厚与最小模厚调节范围，开模行程满足零件取出与流道凝料脱落的空间需求，冷却水路、浇口套的位置均符合标准注塑机的对接规格，上机前仅需完成简单的对接调试即可投入生产。
