法兰式手动带锁球阀工业结构设计

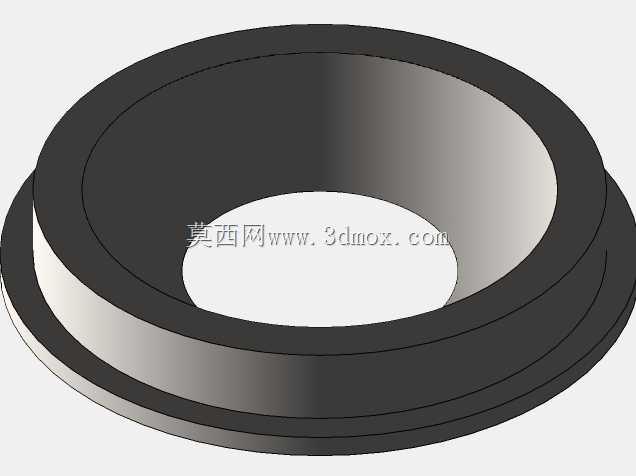

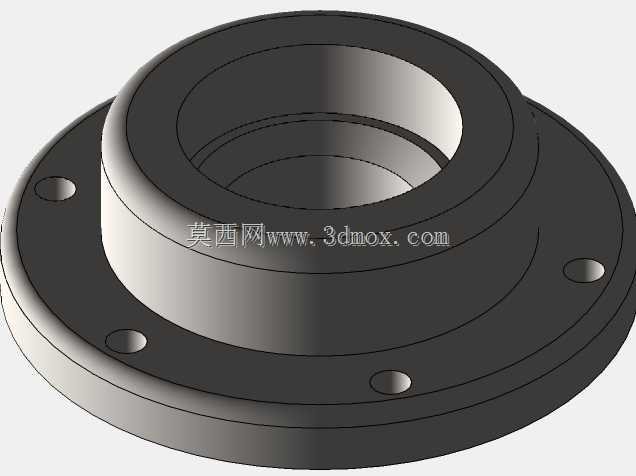

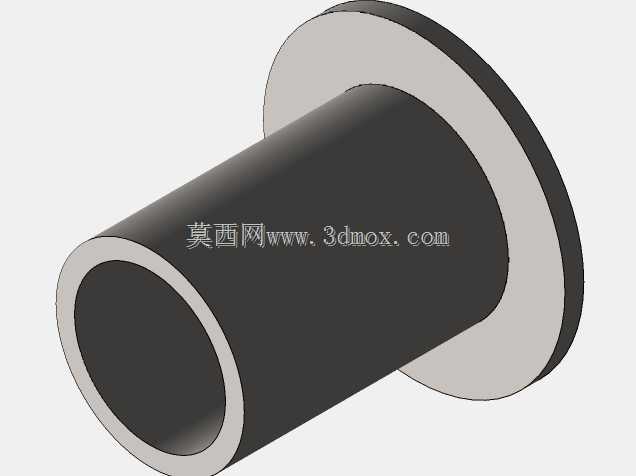

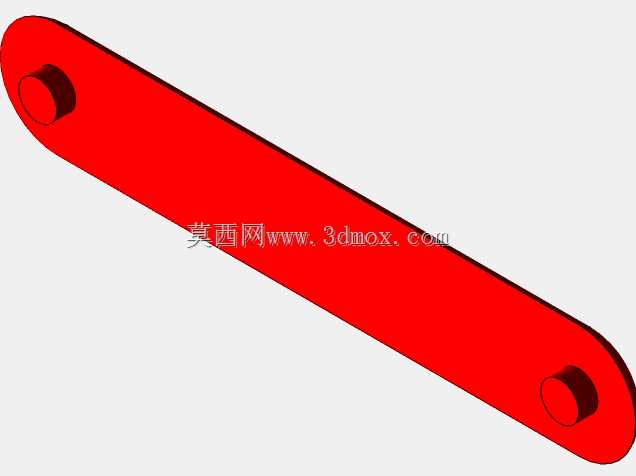

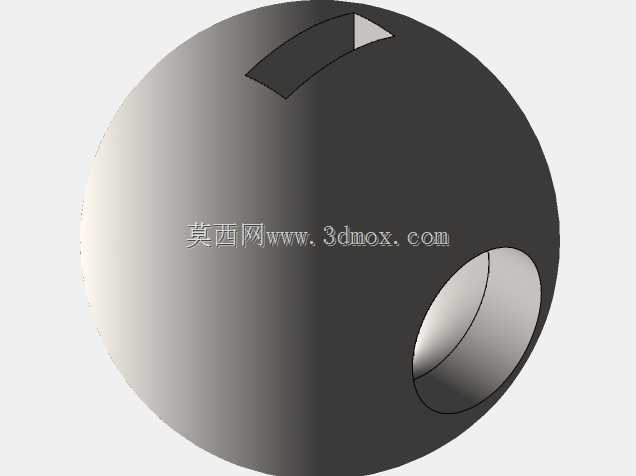

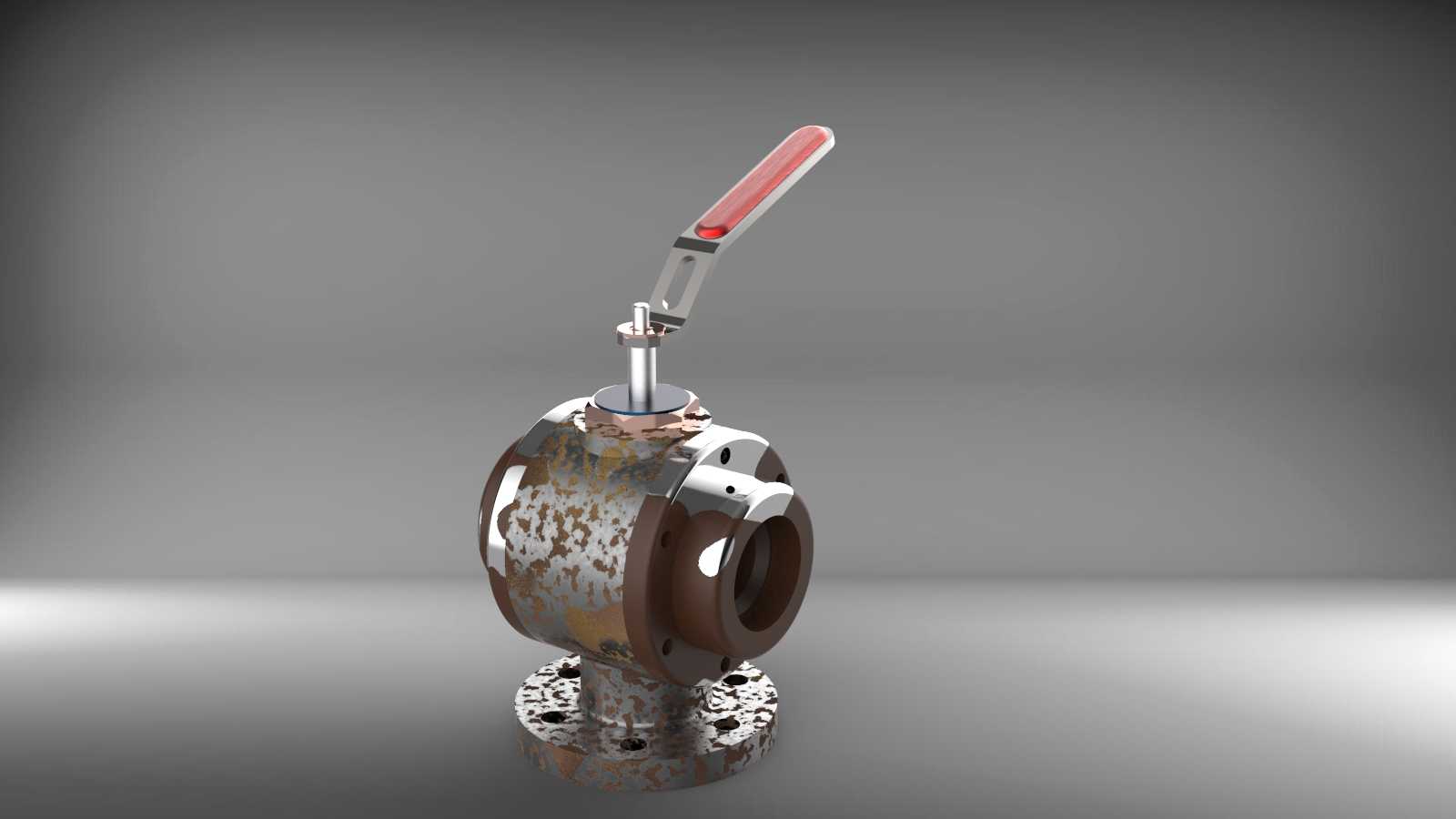

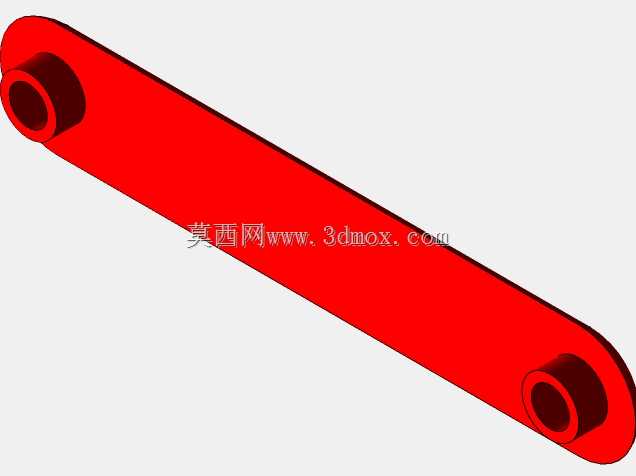

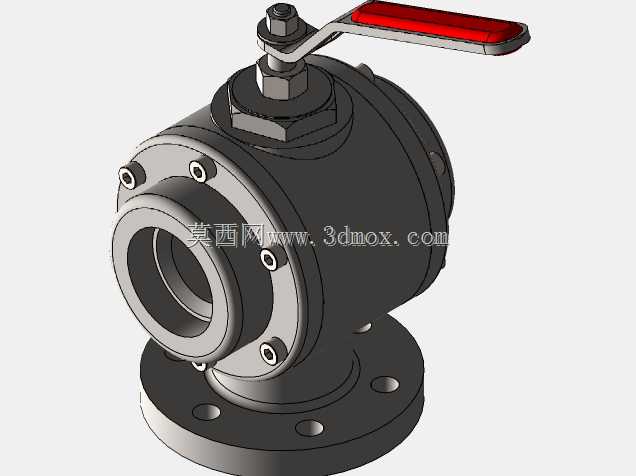

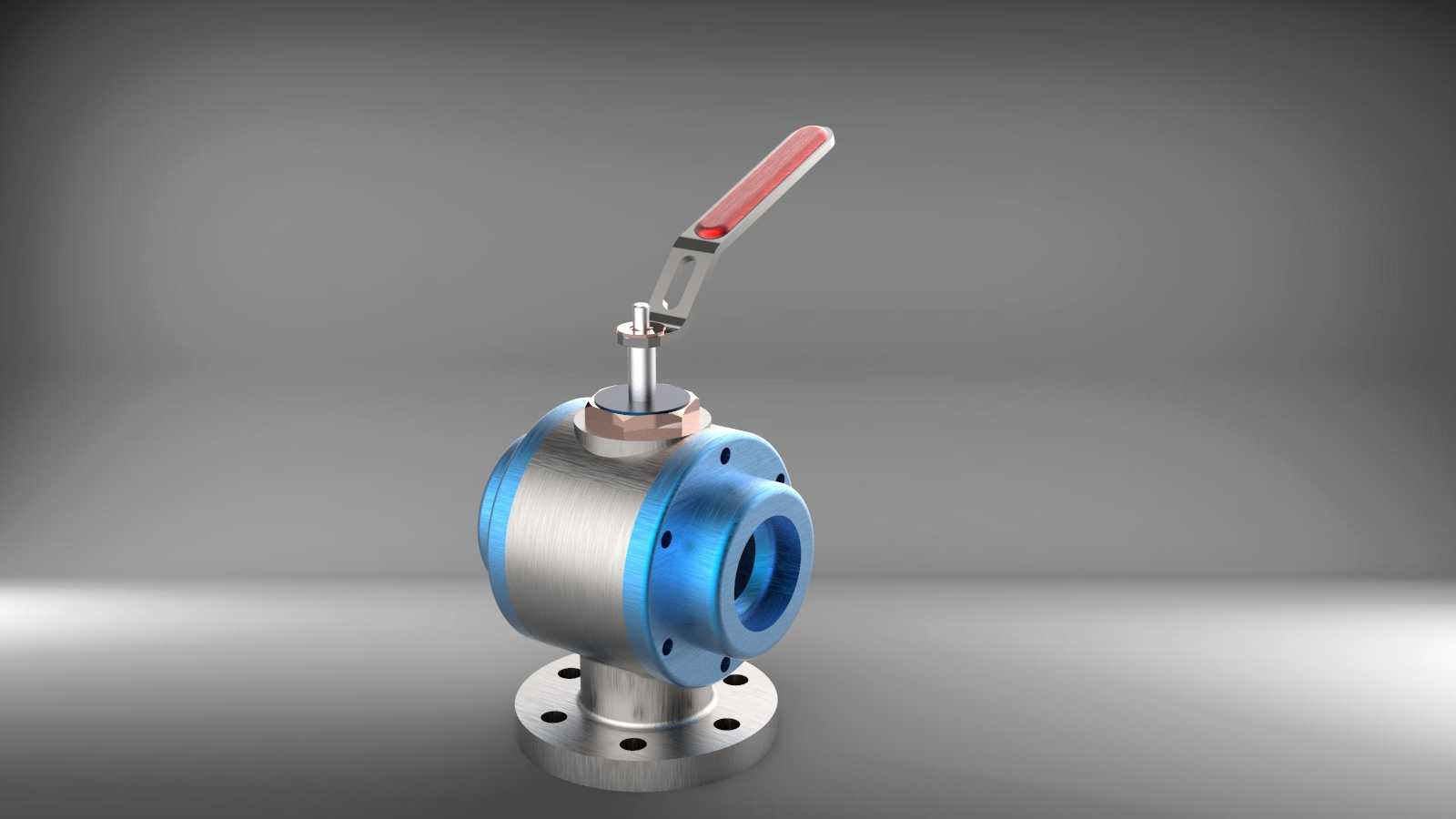

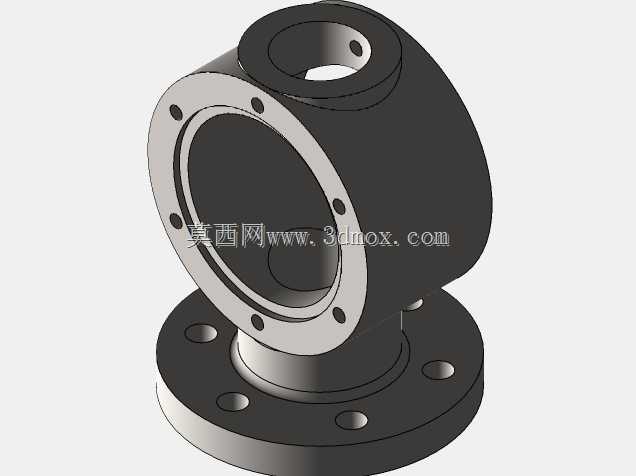

这款手动法兰球阀主要应用于工业流体输送管网系统中，可适配净水处理、化工介质输送、暖通循环、油气传输等多类工况场景，作为管路通断控制的核心执行部件，承担着截断或导通管路内介质流动的关键作用，能够在带压工况下实现可靠的启闭操作，适配水、轻质油品、低压气体等多种常规流体介质的管控需求。产品采用法兰连接的结构形式，底部设置带螺栓孔的圆形法兰安装盘，可与对应通径的管路法兰通过螺栓紧固实现密封对接，安装时需保证法兰端面与管路端面的平行度，配合密封垫片完成端面密封，避免介质泄漏；侧方的法兰接口可对接侧向支路管路，能够满足管路分流、换向类的布设需求，整体安装边界适配常规工业管路的布设间距，无需额外预留过大操作空间。操作端采用带红色防滑握柄的扳杆结构，扳杆与阀芯阀杆采用刚性连接结构，扳动扳杆旋转90度即可完成全开或全关的操作，操作力矩经过合理匹配，无需借助额外辅助工具即可单人完成启闭动作，握柄的红色标识可直观反馈阀门的启闭状态，当扳杆与管路方向平行时阀门处于全开状态，垂直时为全关状态，便于现场巡检人员快速识别阀门工作状态。产品主体采用金属材质设计，阀体外部做蓝色防护涂层处理，既提升了阀体的抗腐蚀能力，也能在复杂车间环境中提升部件辨识度，内部阀芯采用球面密封结构，密封面贴合紧密，在额定工作压力下可实现零泄漏截断，阀杆部位设置多级密封结构，避免介质从阀杆配合间隙处向外渗漏。设计过程中充分考虑了工业现场的维护需求，各连接部件采用标准化通用尺寸，易损密封件可快速拆卸更换，无需整体拆解阀体即可完成日常维护作业，整体结构紧凑，流道设计顺滑无明显拐点，介质通过时的流阻较小，可有效降低管路输送过程中的压力损耗，提升流体输送效率。
