液压系统用3/8通径双向平衡阀结构

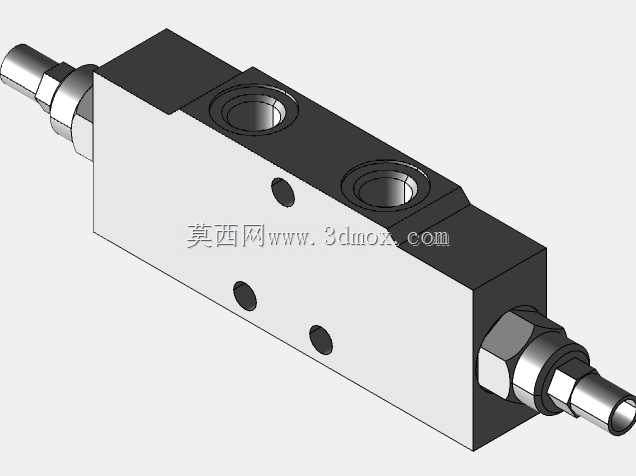

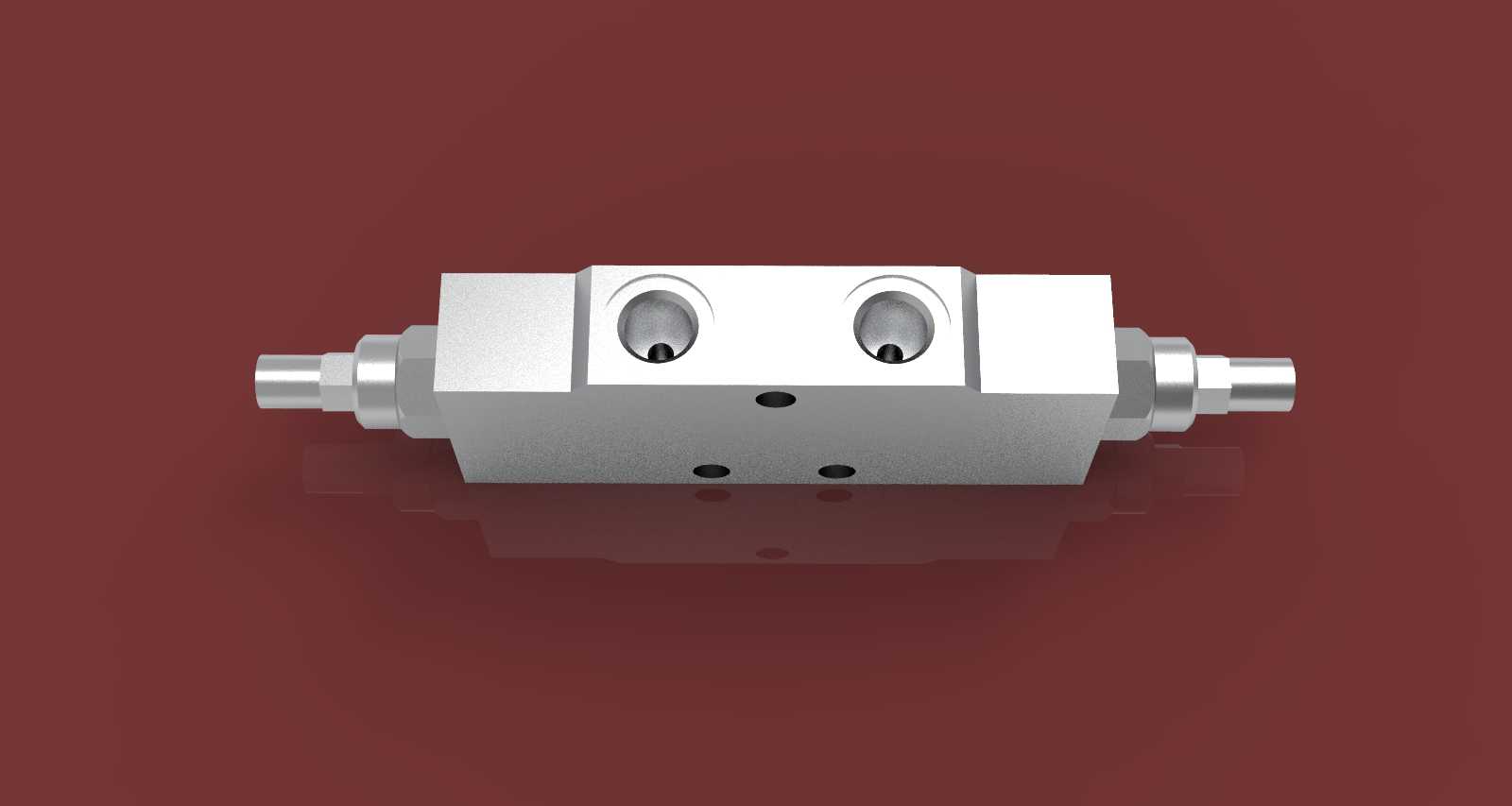

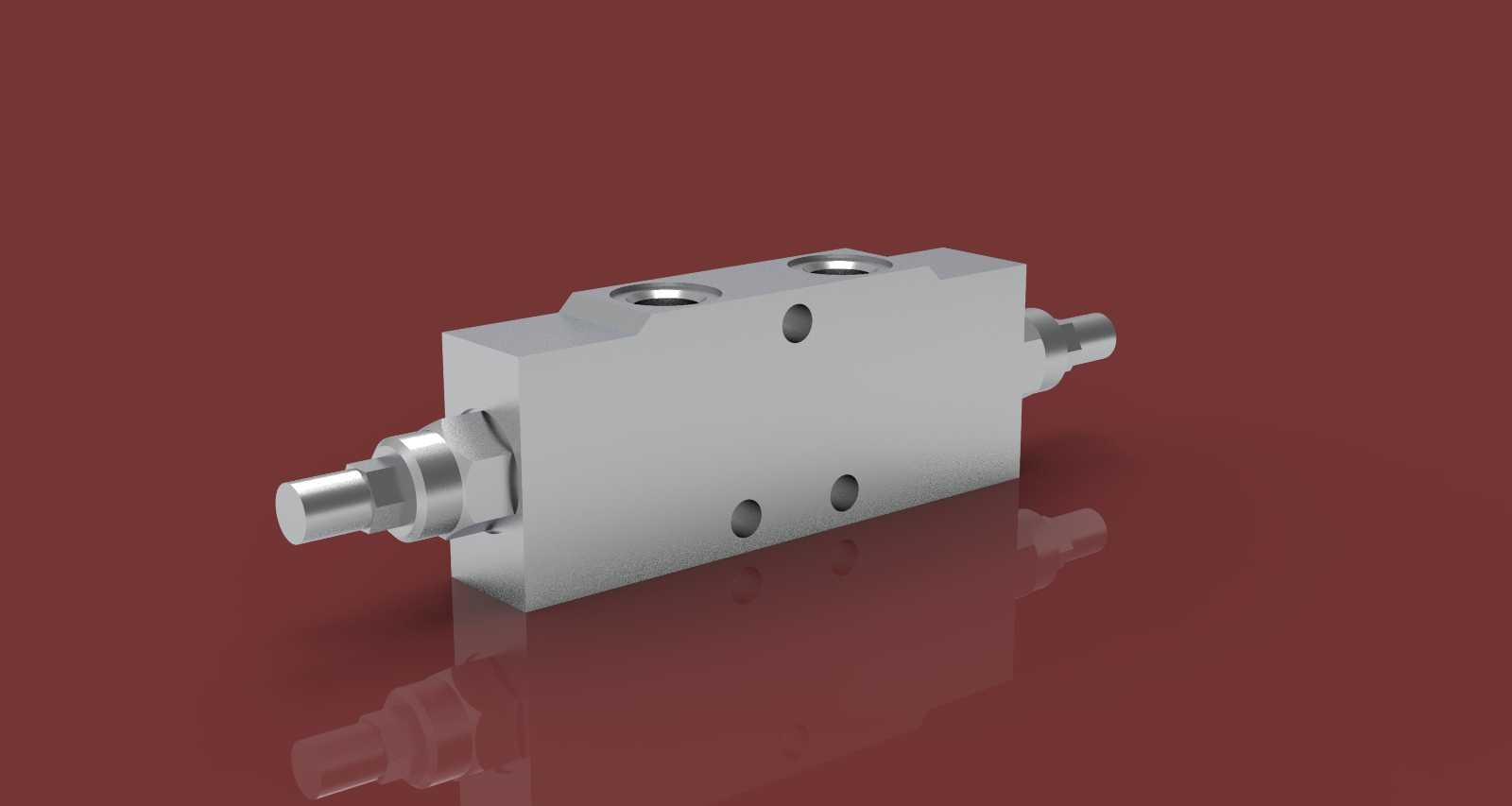

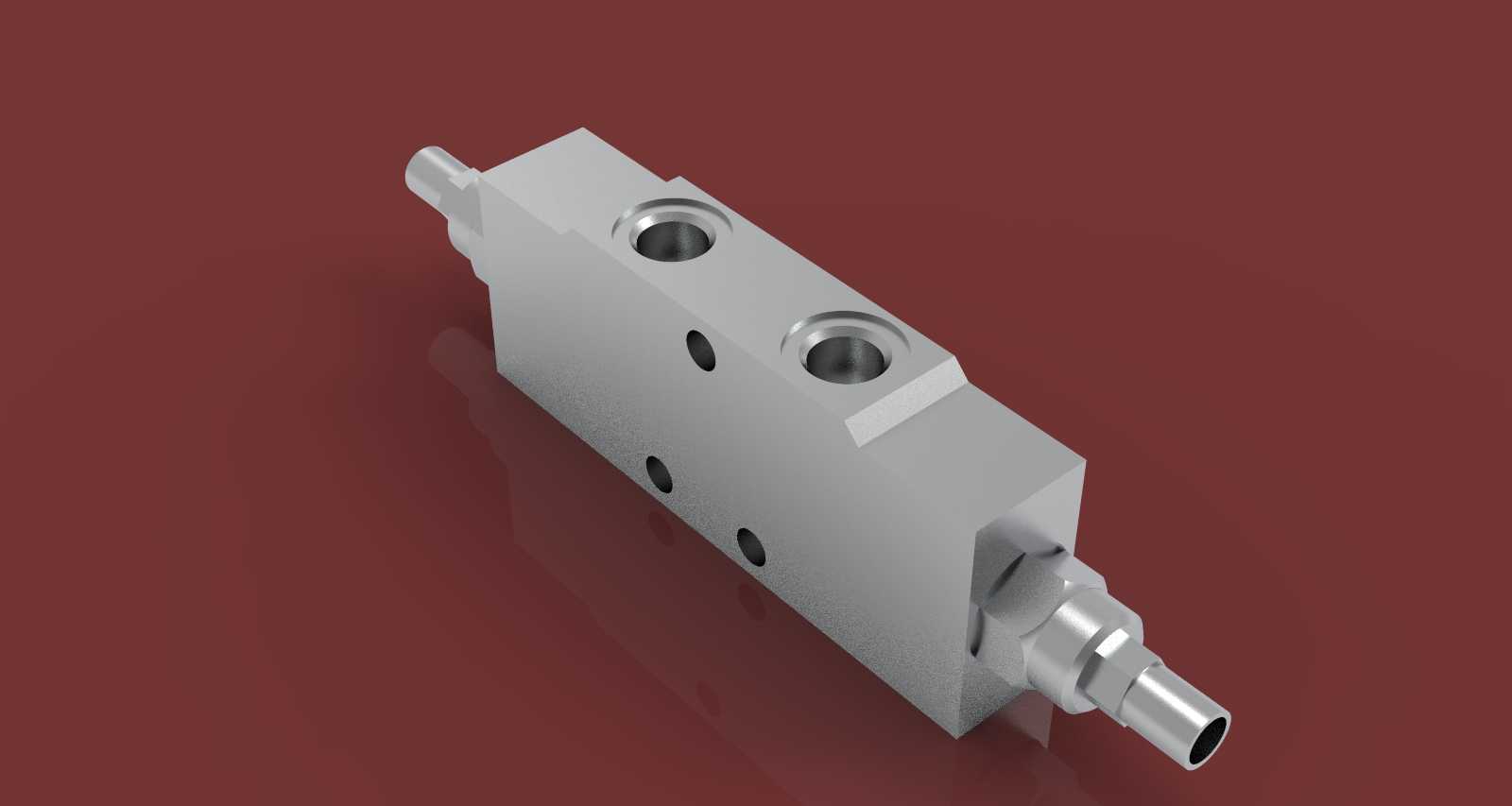

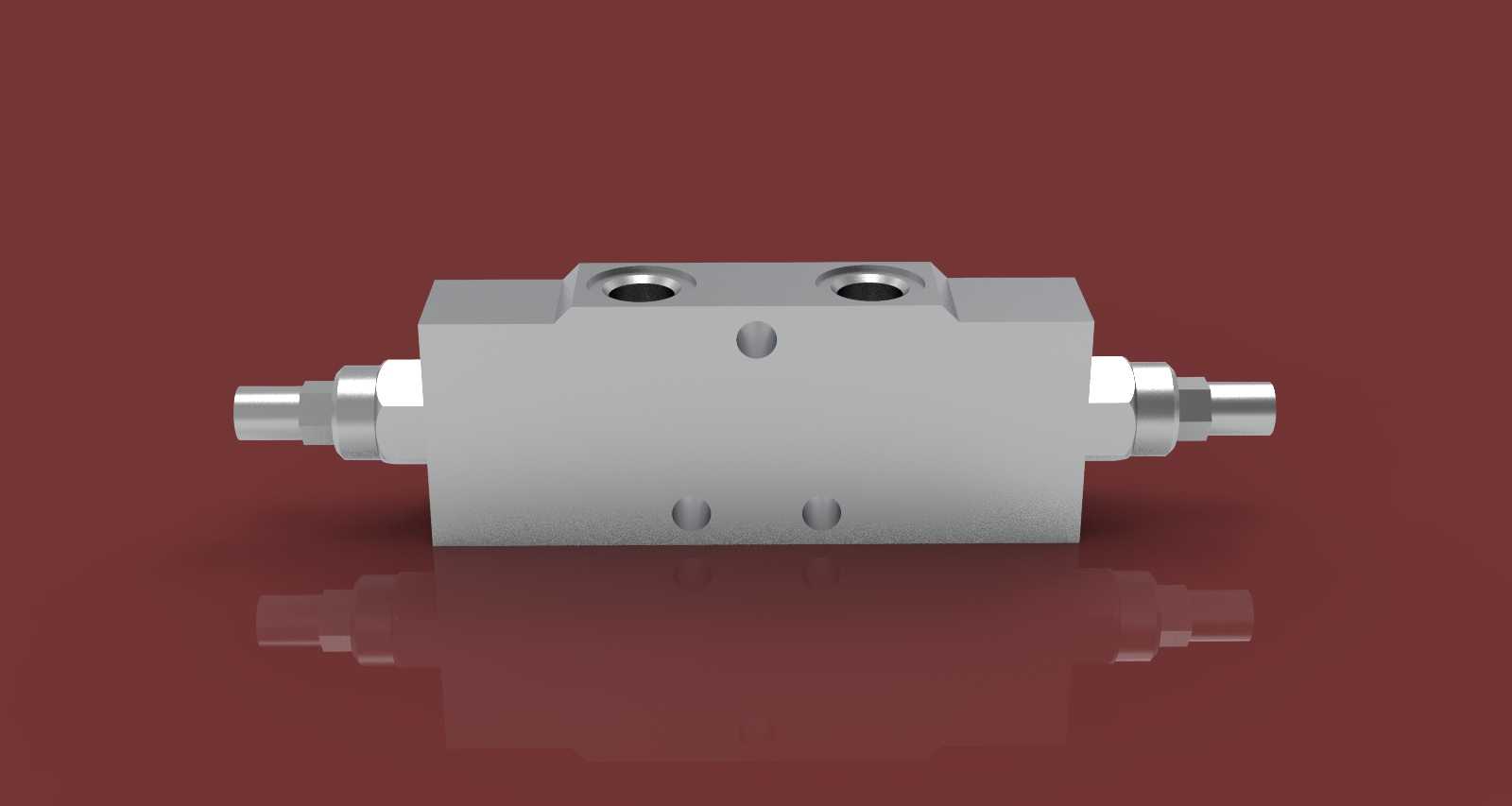

这款平衡阀主要应用于行走机械、起重设备、工程机械的液压回路当中，在负载保持、负载控制、压力补偿的工况场景下发挥核心作用，能够有效避免垂直安装的液压执行元件出现负载下滑、失速坠落的问题，同时可以在系统出现突发失压时快速锁闭回路，保障设备作业与停机状态下的负载安全，常见于挖掘机动臂回路、汽车起重机变幅回路、高空作业平台支腿回路、叉车举升回路等对负载保持精度要求较高的液压系统中。从实际功能来看，该阀件集成了双向平衡控制、过载溢流、单向补油的多重功能，无需在回路中额外叠加叠加式单向阀与溢流阀，能够大幅简化液压管路的布置复杂度，减少管路接头的泄漏点，提升整套液压系统的集成度与可靠性。当液压执行元件带动负载下行时，阀件能够根据负载压力动态调节节流口的开度，维持执行元件回油侧的背压稳定，让负载动作速度不受负载自重变化的影响，全程保持平稳的运行状态，避免出现爬行、抖动、超速下坠的异常工况；当系统停止供油时，阀件的主阀芯能够在弹簧力与负载压力的共同作用下快速可靠关闭，将负载牢牢锁定在既定位置，长时间停机也不会出现明显的负载位移，满足高空作业、重载举升类设备的安全规范要求。在设计思路上，这款阀件采用了板式安装的长方体主体结构，主体采用高强度锻钢加工而成，内部流道经过优化设计，尽可能降低油液流经阀件时的压力损失，减少系统的无用功发热；两端伸出的调节杆结构可以根据实际工况需求，对阀件的开启压力、溢流压力进行现场微调，适配不同负载重量、不同运行速度的设备需求，无需更换阀件即可完成参数匹配；主体上的两个主油口采用3/8英寸标准管螺纹规格，能够直接对接同通径的液压管路或阀块安装孔，安装面上的四个定位安装孔采用对称分布设计，既可以正装也可以反装，适配不同设备的安装空间走向；主体侧面的工艺孔采用钢球封堵+焊接密封的工艺，能够承受31.5MPa的额定工作压力，在高压冲击工况下也不会出现外泄漏问题。从安装边界来看，阀件整体外形规整无突出的不规则结构，主体宽度与高度尺寸适配常规6通径阀块的安装间距，两端调节杆伸出长度较短，安装后不需要预留过大的操作空间，即使在布局紧凑的液压阀组当中也能顺利布置；安装时只需保证安装面的平面度与粗糙度符合密封要求，搭配对应的O型密封圈即可完成无泄漏安装，不需要额外的连接法兰或过渡接头，能够有效降低设备的装配成本与后期维护难度。
