法兰式手动球阀工业结构设计

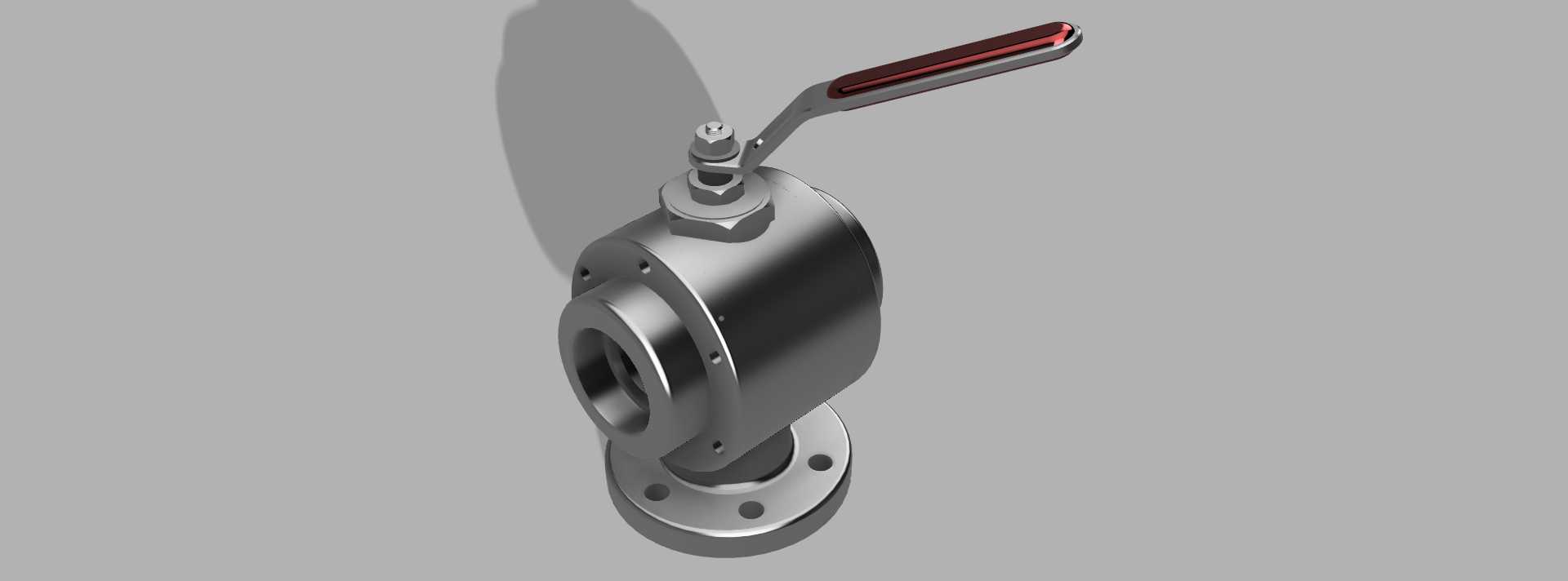

这款手动法兰球阀主要应用于石油化工、市政给排水、暖通空调、轻工制药等行业的工业管路系统中，承担管路内流体介质的通断控制功能，可适配水、油品、蒸汽、弱腐蚀性化工介质等多种常见输送介质的工况使用需求，是管路流体控制系统里应用范围极广的截断类阀件。该球阀采用法兰连接形式，底部带法兰安装盘，能够与同压力等级的管路法兰通过螺栓实现紧固对接，安装时可根据管路走向调整安装角度，适配水平、垂直等不同走向的管路布设需求，安装边界需预留足够的手柄操作空间，避免周边构件遮挡手柄转动行程，保证90度全行程开关操作顺畅无阻碍。产品核心功能是通过手柄带动阀杆旋转，驱动内部球形阀芯转动，实现管路的全开与全关状态切换，开关操作仅需转动手柄90度即可完成，操作便捷省力，密封性能可靠，全开状态下流道通畅无明显阻流结构，介质流经时压力损失小，不易在阀腔内积存介质残留。设计过程中优先考虑了工况使用的可靠性与操作便捷性，整体采用金属材质构建阀体结构，保证足够的结构强度耐受管路内的介质压力，阀杆部位设置多级密封结构，避免介质从阀杆配合间隙出现外漏问题，手柄采用加长杠杆式结构，降低操作时所需的施加力，即便在较高压力工况下也能轻松完成开关操作，阀芯与阀座的配合面经过精密研磨处理，保证关闭状态下的密封性能，杜绝内漏问题。外形结构紧凑规整，阀体采用一体式铸造结构设计，减少了额外的连接密封点，降低泄漏风险，底部法兰盘按照对应公称压力的标准尺寸设计螺栓孔分布，可直接匹配标准法兰管件，无需额外制作转接构件，安装适配性强。在实际工况使用中，该类球阀通常安装在管路支路节点、设备进出口位置，用于控制单条支路的介质通断，日常维护仅需定期检查阀杆密封件状态与手柄紧固情况即可，维护成本低，使用寿命长，能够在常规工业工况下长期稳定运行，满足多数中低压管路的流体截断控制需求。
