汽车嵌框注塑成型模具结构设计

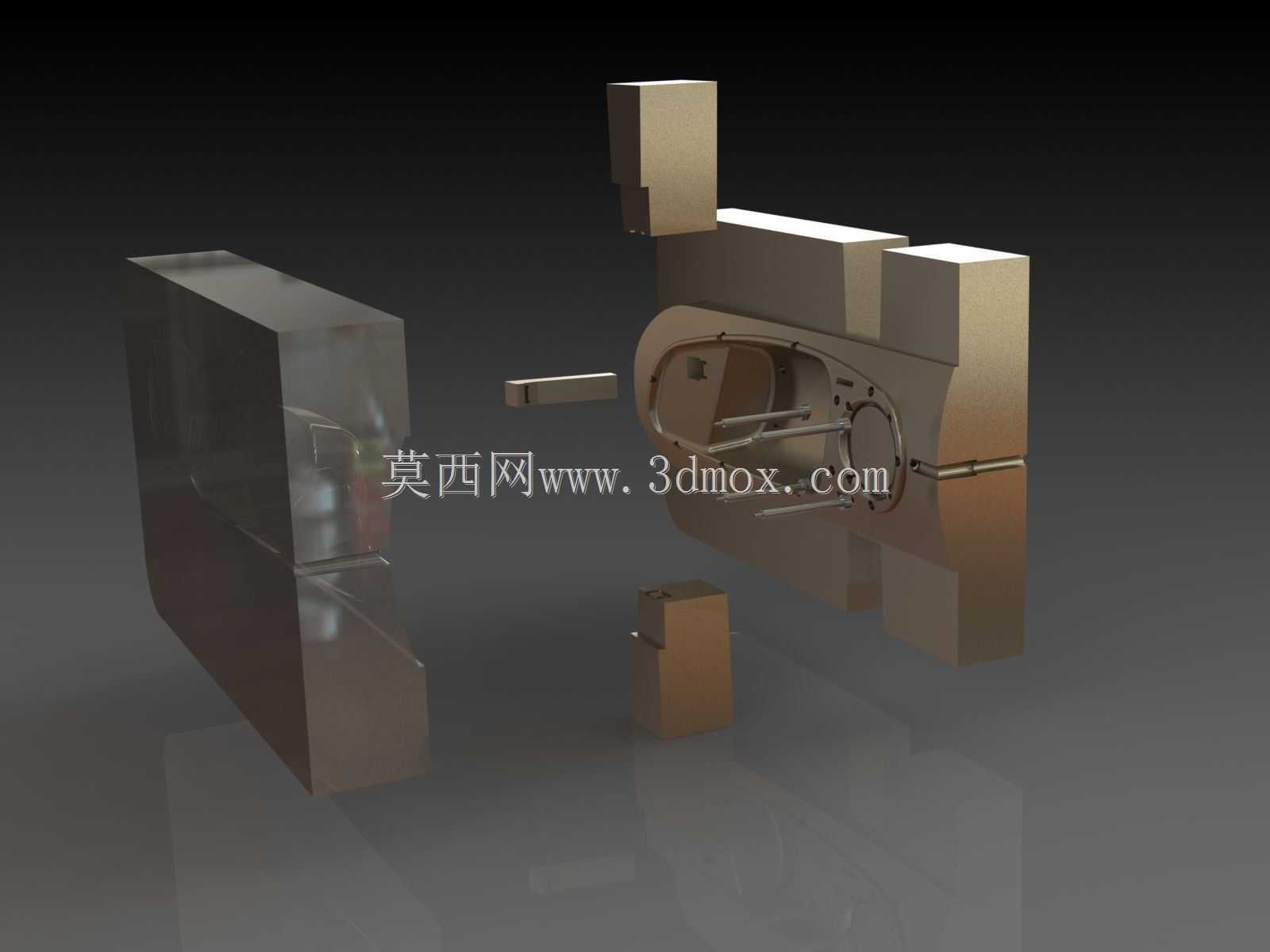

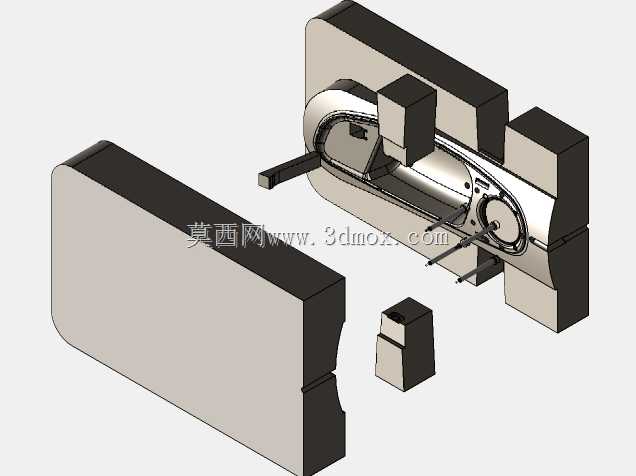

这款嵌框模具主要应用于汽车内饰嵌装类塑料零部件的批量注塑生产环节，对应成型的嵌框部件多用于汽车座舱内部装饰件的嵌合固定、中控区域功能组件的边框包覆，能够为车内电子模块、装饰条提供精准的安装定位支撑，同时兼顾内饰装配后的外观平整度与接缝一致性要求，是汽车内饰零部件生产环节中保障成型件尺寸精度与装配适配性的核心工艺装备。从实际生产用途来看，该模具针对汽车嵌框件薄壁、多安装卡扣位、外观面无明显熔接痕的成型需求做了针对性结构设计，模具采用分体式镶拼结构，将成型区域拆分为定模型腔、动模型芯以及多组侧向成型滑块，能够在一次合模注射周期内完成嵌框整体结构的成型，包括嵌框内侧的倒扣卡扣、侧边的定位凸台以及背面的安装柱结构，无需后续二次加工即可直接进入装配工序，有效提升零部件生产效率。在功能特性层面，模具的侧向滑块采用斜导柱驱动结构，开模过程中滑块会随开模动作同步完成侧向抽芯，避免成型件脱模时出现卡扣结构拉伤、变形的问题；型腔与型芯的贴合面设置了精准的定位止口，能够承受注塑过程中熔融塑料的注射压力，减少合模错位导致的飞边问题；模具内部设置了循环冷却水道，能够在注射保压完成后快速带走型腔内的热量，缩短塑料件冷却定型时间，稳定成型件的收缩率，保障不同批次生产的嵌框件尺寸公差控制在装配允许范围内。设计思路上，该模具优先考虑了汽车零部件批量生产的稳定性与维护便捷性，易磨损的成型镶件采用独立可拆卸设计，长期生产出现磨损后可单独更换镶件，无需整体报废模仁，降低生产维护成本；浇注口位置选择在嵌框件的非外观面侧边，避免浇口痕迹残留在外观可见区域，减少后续表面处理的工作量；顶出结构采用均匀分布的顶针布局，顶针位置对应嵌框件的加强筋与安装柱位置，避免顶出力不均导致的件体变形、顶白缺陷。在外形尺寸与安装边界方面，该模具模架采用标准模坯规格，整体外形适配常用吨位卧式注塑机的拉杆间距与安装螺孔位置，无需额外改装即可直接上机安装；模具的开模行程、抽芯距离经过精准核算，能够满足嵌框件的脱模取件空间要求，合模后的总厚度匹配注塑机的最大最小模厚参数，生产过程中无需额外加装垫块等辅助配件；冷却水路、顶出孔、定位环的接口位置均符合通用注塑机的配套标准，能够快速完成生产前的对接调试，缩短换模准备时间。
