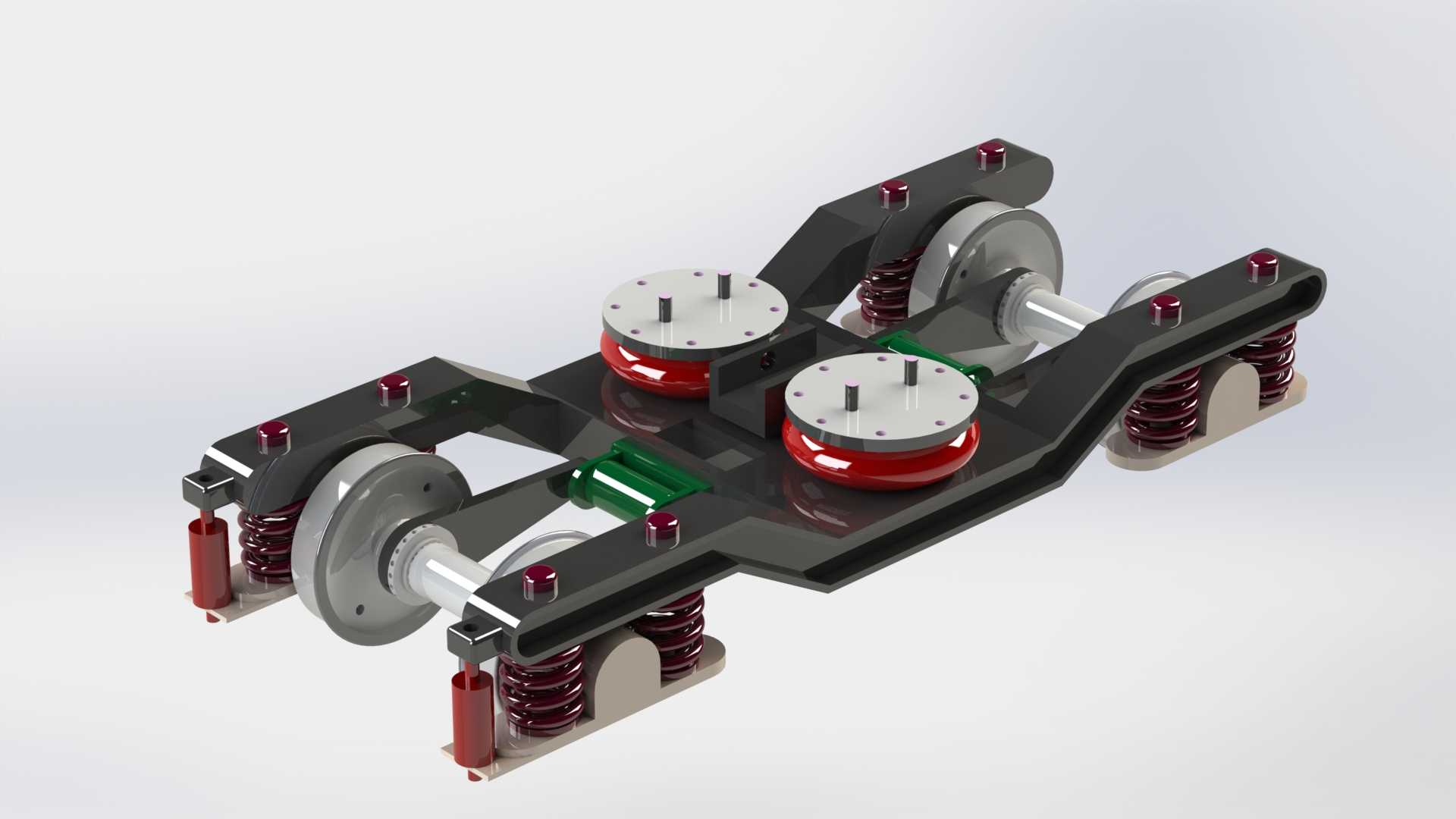

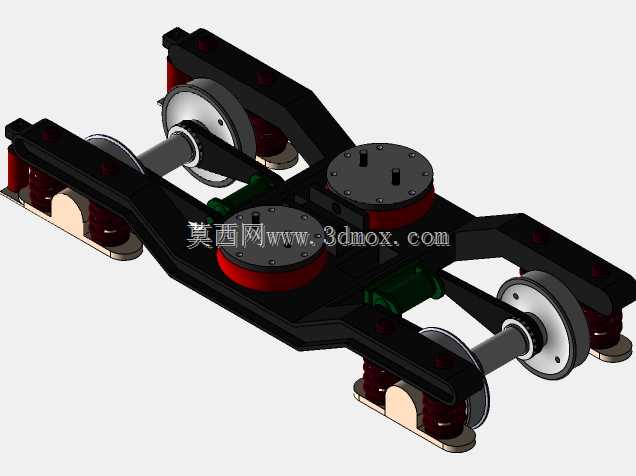

轨道车辆走行部转向架悬挂结构设计

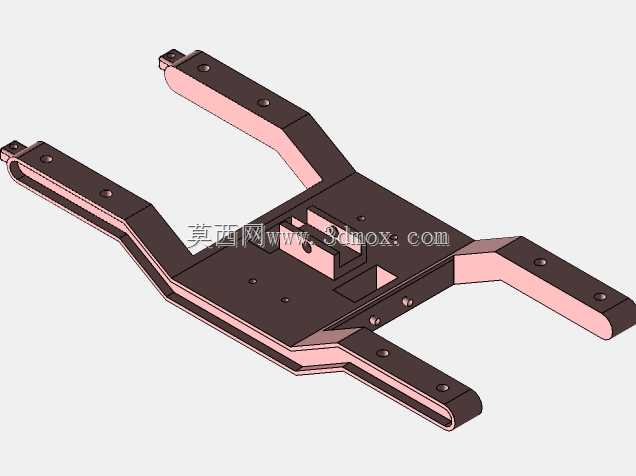

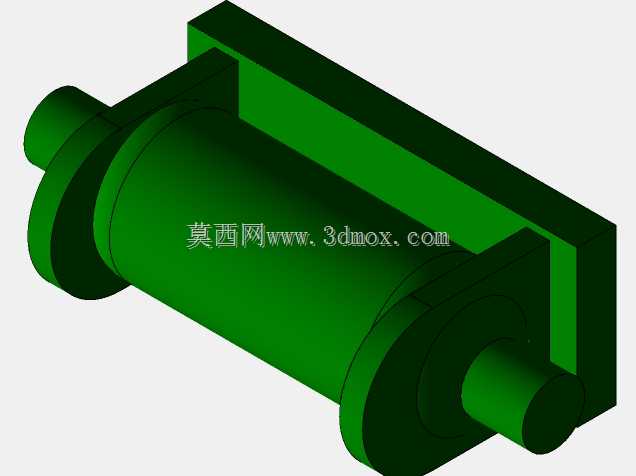

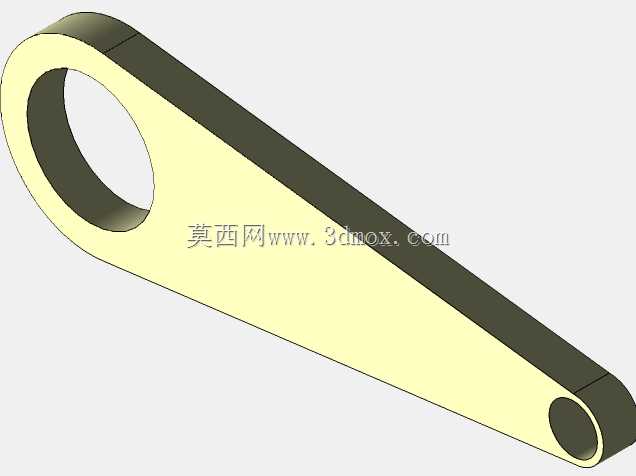

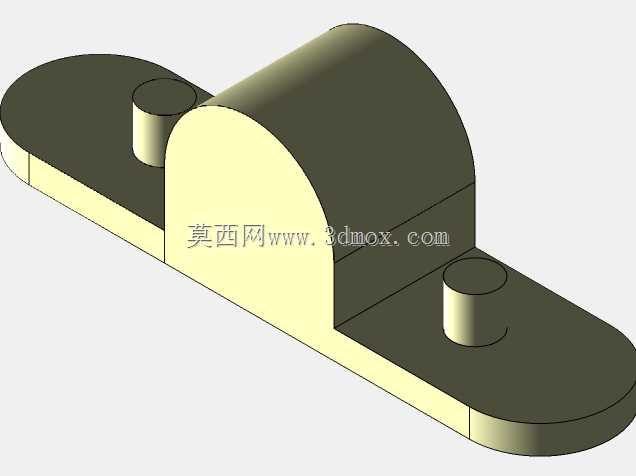

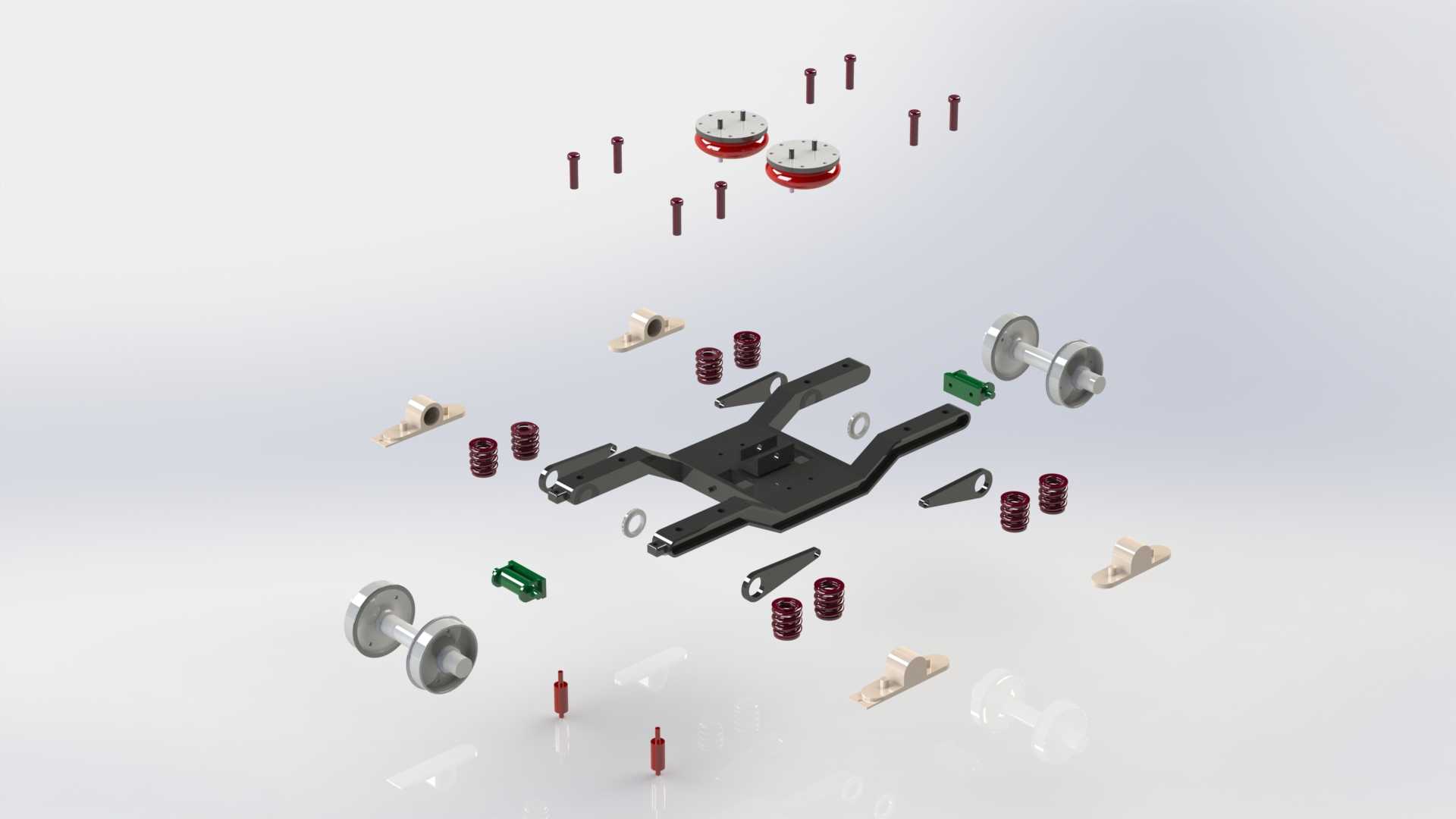

该结构应用于城轨列车、普速客运车辆、货运轨道机车的走行部核心位置，是连接轮对与车体的关键承载传力单元，直接决定轨道车辆运行过程中的平稳性、曲线通过能力与运行安全阈值。在实际线路运行场景中，轨道存在轨缝、道岔、曲线段超高、轨道不平顺等多种复杂工况，轮对行驶产生的垂向冲击、横向摆动、纵向制动力与牵引力都需要通过悬挂系统完成缓冲与传递，避免刚性冲击直接传递至车体，既能够提升乘客乘坐舒适度，也可以减少车体结构、车载设备受到的振动损伤，延长整车服役寿命。该悬挂结构集成了多组弹性承载元件、阻尼减振部件与定位连接构件，垂向设置的弹性元件可根据车辆额定载重、运行速度等级匹配不同刚度参数，在空载、重载工况下都能保持合理的静挠度范围，避免车体出现过大浮沉振动；阻尼部件可针对性衰减不同频率的振动幅值，抑制车辆运行过程中出现的点头、侧滚、摇头等有害振动姿态，在车辆通过曲线段时，悬挂结构可允许轮对相对构架产生适量横向位移与偏转，配合轮对的锥形踏面顺利通过曲线，减少轮缘与钢轨的磨耗，降低线路维护成本与车辆轮对更换频率。设计过程中优先考虑载荷传递路径的合理性，整体构架采用对称式布局，两侧轮对通过轴箱定位结构与构架连接，弹性元件对称布置在轴箱上方与构架侧梁之间，保证垂向载荷均匀分配到四个轴箱位置，避免出现偏载导致的轮重不均问题；横向设置的弹性限位结构可限制轮对与构架之间的最大横向位移量，防止车辆通过道岔或大横风路段时出现过大横向偏移引发行车安全问题。安装边界方面，整体结构的横向宽度适配标准轨距的安装要求，构架上方的安装接口与车体枕梁位置精准匹配，垂向安装高度预留足够的弹性行程空间，保证弹性元件在最大压缩量下不会出现刚性触底，轮对轴颈位置的安装尺寸适配标准轨道车辆轴箱轴承的装配公差，可直接与通用型轮对组件完成装配，各部件之间预留充足的检修操作空间，日常运维过程中无需整体拆解构架即可完成弹性元件、阻尼部件的检查与更换，大幅降低运维作业的时间成本与人工成本。
