轨道车辆双组轮对走行承载结构

项目分类:转向架 发布时间:2021-04-09 ID:136903
  • 轨道车辆双组轮对走行承载结构
  • 轨道车辆双组轮对走行承载结构
  • 轨道车辆双组轮对走行承载结构
  • 轨道车辆双组轮对走行承载结构
  • 轨道车辆双组轮对走行承载结构
  • 轨道车辆双组轮对走行承载结构
  • 轨道车辆双组轮对走行承载结构

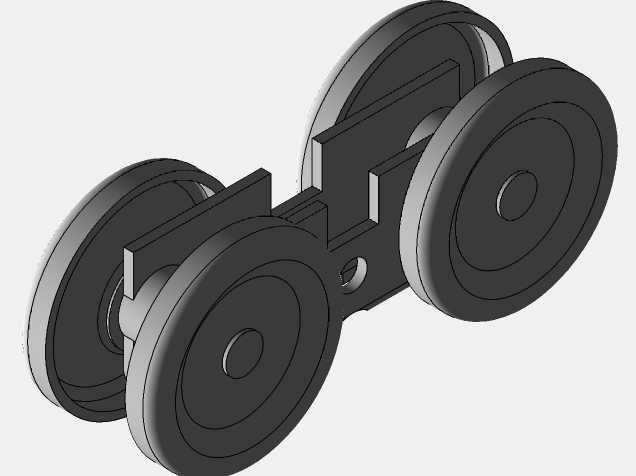

该结构为轨道走行系统的核心承载轮组部件,主要应用于窄轨工矿运输车辆、厂区轨道转运小车、小型轨道作业装备的走行端,承担整台设备的竖向载荷传递与走行导向功能,是轨道类移动装备直接与轨面接触的核心执行部件。从实际应用场景来看,这类双组并联轮对结构常适配于轨距固定的厂区内部物料转运线、矿山井下轻型轨道运输场景,相比单组轮对拥有更宽的支撑跨距,在承载大重量载荷时能够有效降低轮压,避免轨面局部应力集中造成的轨面压溃或轮缘异常磨损,同时双组轮的布局能够提升走行过程的抗侧倾能力,在轨道存在小幅接缝高差、轨距小幅偏差的工况下,依然能够保持平稳走行,减少卡轨、脱轨的风险。在功能特性上,该轮组采用对称式双轮对并联布局,四个走行轮分别对应轨道的两个接触点,每侧两个车轮沿轨道纵向排布,轮体自带凸起轮缘结构,能够在走行过程中持续贴合轨侧实现自动导向,无需额外加装导向滑块结构;中间的连接支架为一体化承载结构,预留了中心安装孔位,可直接与上方的车架承载梁、转向铰接结构或减震模块对接,实现载荷从车架到轮组再到轨面的顺畅传递,支架与轮轴的连接位置采用刚性配合设计,能够承受走行过程中产生的纵向牵引力、横向导向力以及制动时的惯性冲击力,避免连接位置出现应力断裂。从设计思路来看,该结构优先保障承载可靠性与走行稳定性,轮体采用大直径宽踏面设计,踏面做了适配轨面的微锥度处理,能够在走行过程中自动对中,减少轮缘与轨侧的持续摩擦损耗;支架采用板式拼接的刚性结构,在保证整体结构强度的前提下尽可能减少冗余材料,降低轮组自身的重量,同时各部件的连接位置都做了应力卸荷槽设计,避免应力集中造成的结构疲劳损坏。在安装边界上,该轮组的横向宽度适配对应规格的窄轨轨距,纵向轮间距根据常用轨道的接缝间距做了匹配设计,能够保证任意时刻至少有三个车轮同时接触轨面,避免过轨缝时出现瞬间载荷冲击;中心安装孔的孔径与位置适配常规的转向销、承载螺栓规格,可直接替换同规格的传统轮对结构,无需对上方车架做额外改造,轮体与支架的侧边预留了足够的制动闸片安装空间,可根据使用需求加装机械制动或液压制动模块,拓展使用场景。
