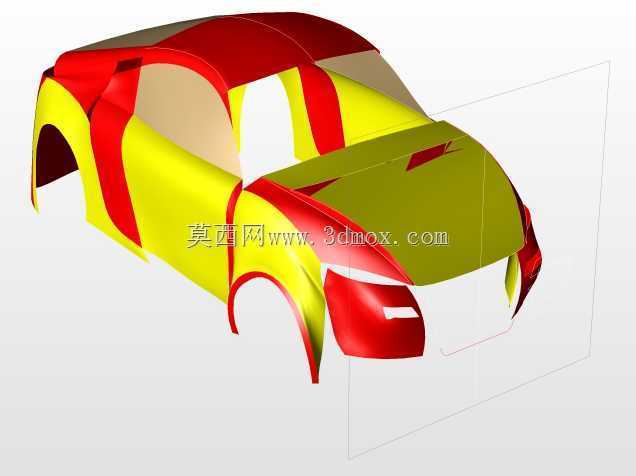

奥迪R8跑车外覆盖件曲面造型设计

　　本次完成的曲面造型针对双门运动跑车的外覆盖件展开，在乘用车研发流程中，外覆盖件的曲面质量直接决定整车风阻表现、冲压工艺可行性以及最终外观质感，这类高性能跑车的外曲面设计，需要同时兼顾空气动力学性能、制造工艺边界以及品牌家族化设计语言的传承。从造型逻辑来看，整个外覆盖件采用分块式曲面构建思路，引擎盖区域采用大曲率渐消面设计，曲面从靠近前挡风的位置向车头两侧逐步收窄，棱线从A柱下方一直延伸至前保险杠两侧的进气区域，既能够在高速行驶时引导气流顺着车身侧面流向车尾，减少车头部位的乱流产生，也能强化整车的低趴运动视觉感受。翼子板区域的曲面做了外扩式处理，轮拱位置的曲面弧度预留了大尺寸运动轮毂与宽胎的安装空间，曲面与车门衔接的位置做了0.

　　3mm以内的齐平边界控制，避免后续实车装配时出现面差过大影响风阻的问题。车门区域的曲面采用内凹式腰线设计，腰线从前翼子板后方一直贯穿至车尾，曲面的光影反射要求达到G2连续标准，确保在自然光下曲面反射的线条不会出现扭曲、断差，这也是高端乘用车外覆盖件曲面的核心验收标准之一。在安装边界的处理上，所有覆盖件的分模线位置都预留了3-5mm的翻边宽度，满足冲压工序中压料面的工艺要求，同时覆盖件与车身内部钣金的安装点位置，在曲面内侧预留了足够的安装座空间，避免曲面造型与内部安装结构出现干涉。前保险杠区域的曲面和引擎盖曲面做了顺滑衔接，两侧预留的大灯安装轮廓完全匹配灯具的安装尺寸，曲面在大灯边缘的位置做了微小的倒角处理，

　　既能够保证装配后的缝隙均匀，也能减少行驶过程中气流在灯具边缘产生的风噪。从实际应用场景来看，这类高精度曲面模型既可以用于整车造型阶段的油泥模型参考，也可以直接导入冲压模具设计环节作为型面依据，还能用于CFD空气动力学仿真分析，验证不同车速下的风阻系数、下压力表现，为后续的底盘调校、动力匹配提供外观侧的数据支撑。在曲面构建的过程中，没有采用简单的拉伸、扫掠命令生成基础面，而是通过多截面曲面配合曲率梳调整，逐段控制每个曲面区域的曲率变化，尤其是在红黄色块衔接的分色位置，曲面的曲率变化完全贴合实车的分色边界，不会因为曲面扭曲导致后续贴膜或者喷漆分色时出现线条不顺畅的问题。轮拱位置的曲面弧度经过反复调整，

　　既保证了转向时轮胎不会与翼子板发生剐蹭，也让轮拱与轮胎之间的间隙保持在均匀的视觉范围内，避免出现间隙过大或者过小的问题。A柱下方的曲面过渡区域，做了小范围的曲率优化，能够减少侧窗位置的气流紊乱，降低高速行驶时的风噪传递到驾驶舱内。整个外覆盖件的曲面没有出现尖锐的棱角，所有外露的边缘都做了R角处理，既满足行人碰撞保护的法规要求，也能提升整车外观的精致感。在和车身其他部件的匹配上，前挡风玻璃的安装曲面预留了玻璃胶的打胶空间，曲面的弧度和玻璃的成型曲率保持一致，避免后续玻璃安装时出现贴合不严导致漏水的问题。车门与翼子板、车门与后翼子板之间的缝隙预留了4mm的均匀间隙，满足整车装配的公差要求，即使在车身出现轻微扭转的情况下，相邻覆盖件也不会发生摩擦剐蹭。这类高性能跑车的外曲面设计，和普通家用轿车的最大区别在于曲面的曲率变化更加激进，视觉冲击力更强，但所有的曲面变化都不是单纯为了美观，每一处棱线、每一个曲面的弧度都有对应的空气动力学作用，比如引擎盖上的内凹曲面，能够在高速行驶时将气流导向两侧的后视镜区域，减少后视镜位置的乱流，降低风阻的同时也能减少后视镜的抖动。
