多孔定位柔性焊接工装平台结构

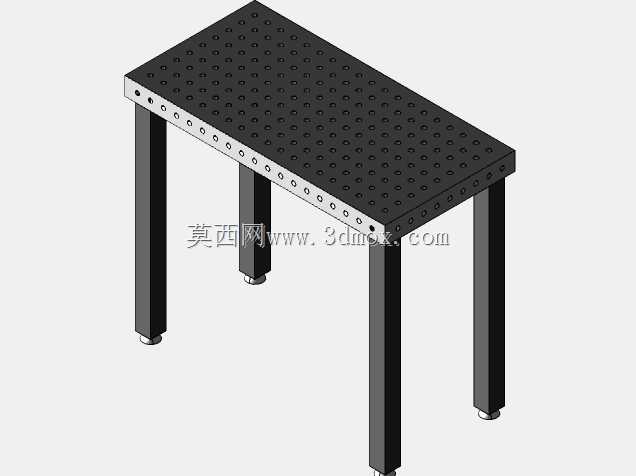

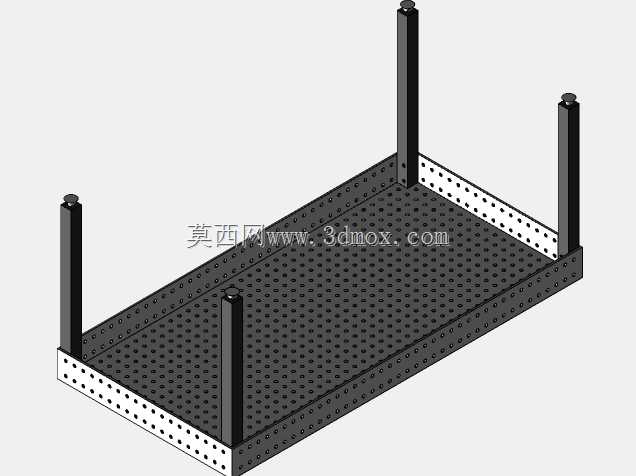

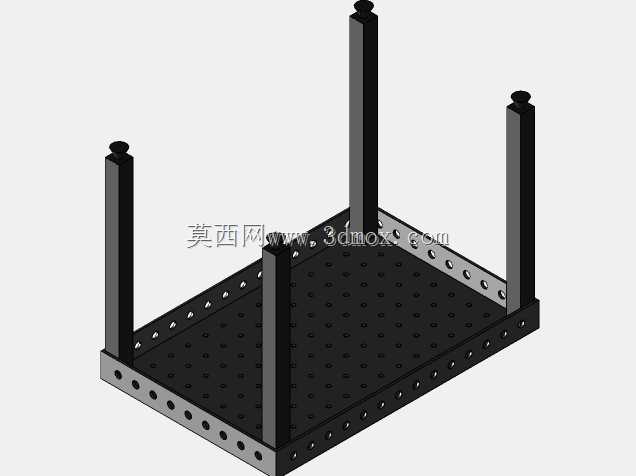

该柔性焊接工装平台主要面向金属构件焊接加工场景，可广泛应用于五金构件焊接、小型钢结构组焊、非标零部件定位焊接等生产环节，是焊接作业中用来固定待加工工件、保证焊接尺寸精度的核心工装载体。平台主体采用高刚性框架式结构，底部为带密集定位孔的承载台面，台面侧边预留等距排布的安装孔位，可根据待焊工件的外形尺寸、拼接角度灵活加装定位挡块、压紧夹具、角度靠模等辅具，无需针对单一工件制作专用焊接胎具，能够大幅缩短多品种小批量焊接生产的工装准备周期，降低工装制造成本。四根可调节高度的支撑立柱分布在平台四角，立柱顶端设置调平结构，可根据作业人员的操作高度、现场地面平整度快速调整平台水平度与作业高度，适配不同身高操作人员的站立作业需求，同时也能在地面存在轻微起伏的车间环境下保证平台台面的水平精度，避免因平台倾斜导致工件组对出现角度偏差。台面的定位孔采用标准化孔距设计，孔位排布经过力学校核，既能够保证台面整体的承载能力，避免重载焊接时台面出现凹陷变形，也能让各类标准定位附件实现快速插拔锁紧，工件定位时可通过孔位组合实现X、Y两个方向的任意尺寸定位，配合侧边孔位可实现Z向的高度定位与角度限位，能够完成矩形框架类构件、板类拼接构件、小型支架类构件的快速组对定位。平台的框架边缘做了加厚处理，能够承受焊接过程中产生的飞溅烫损与轻微磕碰，延长工装的整体使用寿命，支撑立柱与台面框架采用可拆卸连接结构，方便转运与现场组装，无需大型吊装设备即可完成平台的搭建与移位，既适合固定焊接工位的长期使用，也能满足临时焊接作业点的快速布设需求。在实际焊接作业中，该平台可配合快速夹钳、定位销、角度块等附件使用，能够有效控制焊接过程中的工件变形，保证焊缝位置的尺寸一致性，降低后续焊后校形的工作量，提升焊接成品的合格率与生产效率。
